Bonjour,
je voudrais automatiser ma VMC simple flux à 2 vitesses. Actuellement la petites vitesse est tout le temps activée et j’ai un interrupteur qui active la grande vitesse. j’ai trouvé de nombreux posts sur le sujet mais je n’ai pas réussi à en trouver un qui soit exactement mon cas. Si je suis en doublon d’un sujet existant, je veux bien la référence pour regarder la solution.

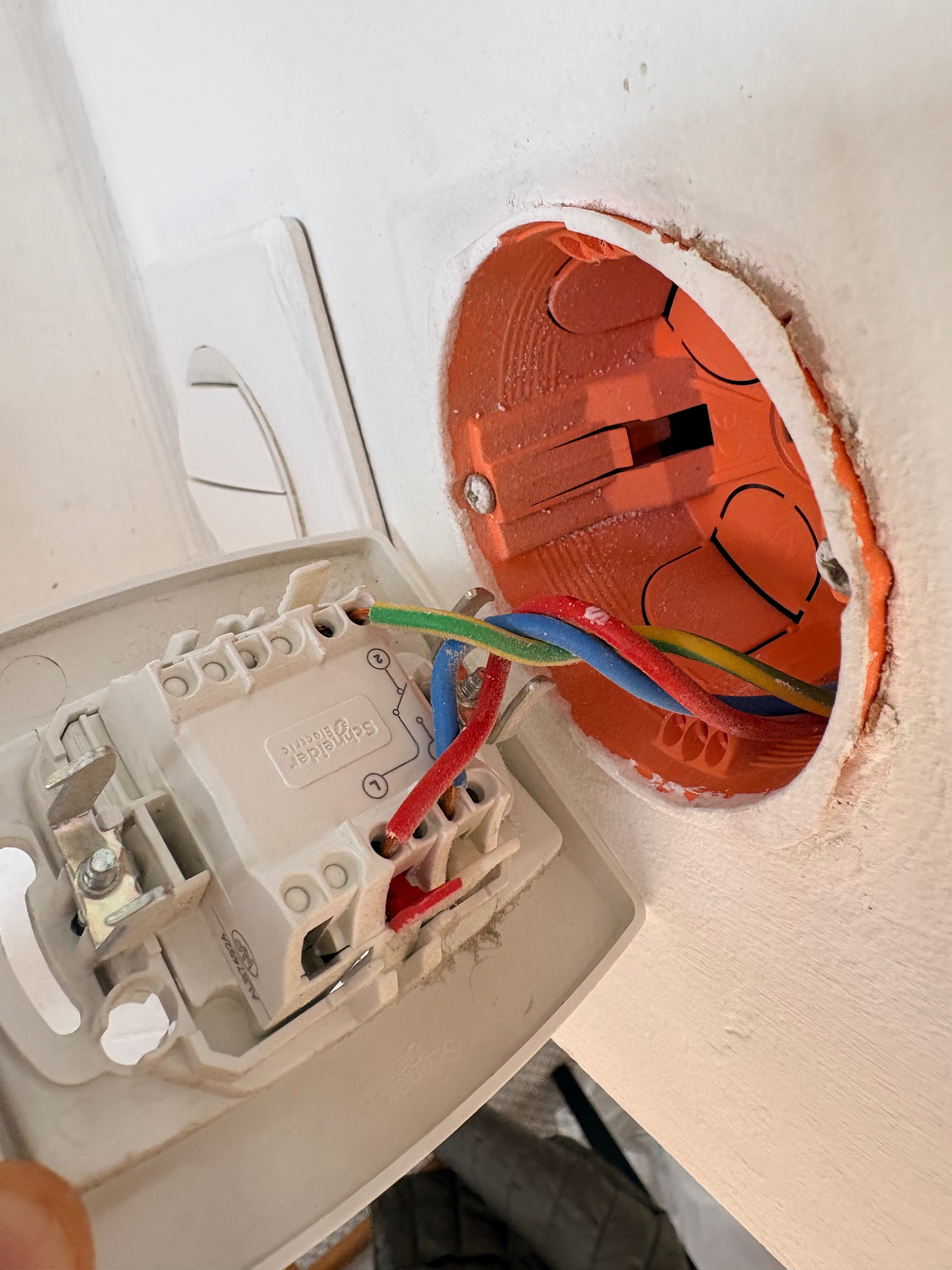

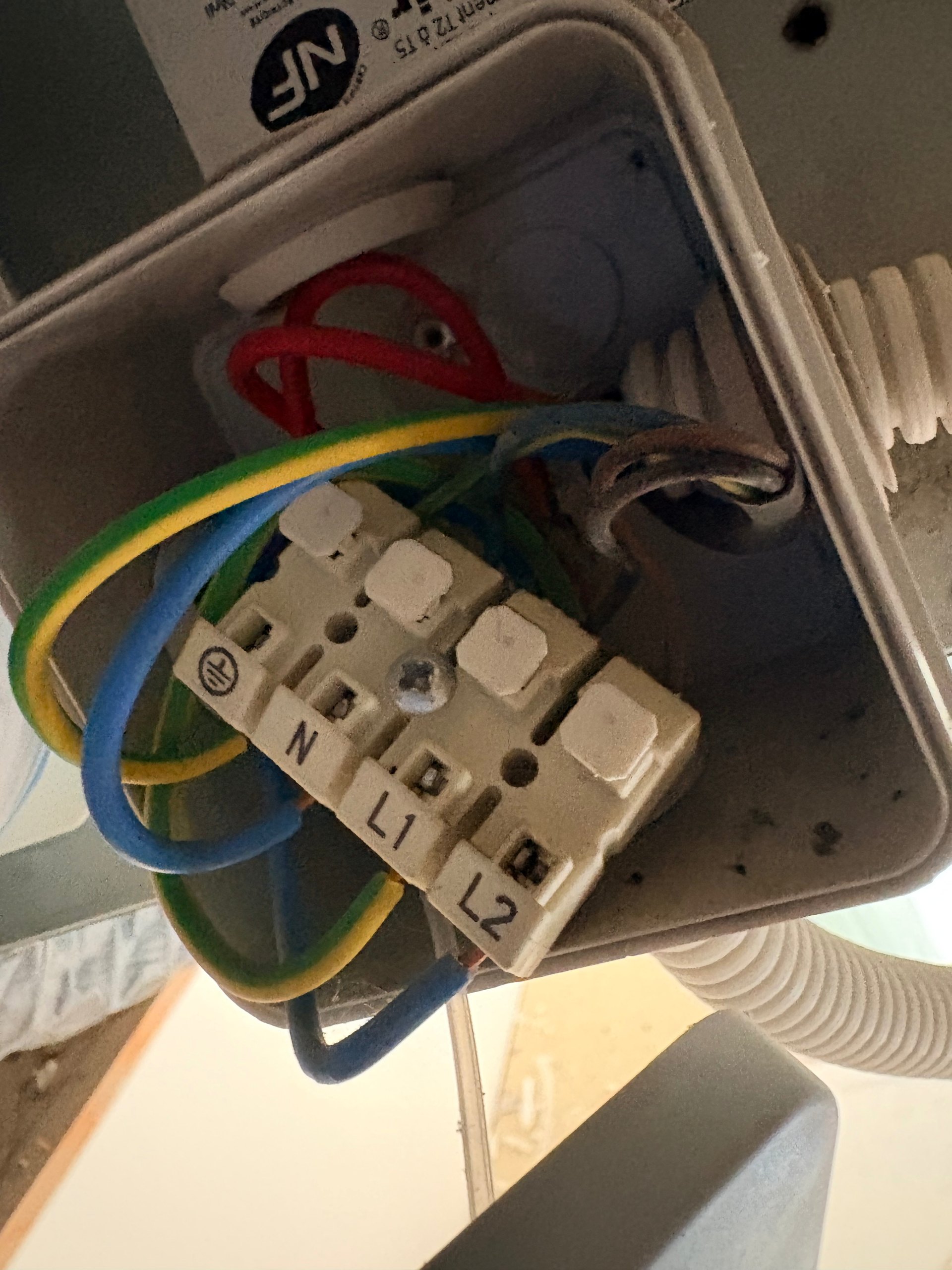

Je ne suis pas un expert en électricité; je mets les 2 photos; le boitier électrique de ma VMC et le branchement de mon interrupteur.
Actuellement je n’utilise que du z-wave mais je ne suis pas fermé au zigbee.
Je cherche le module que je pourrais utiliser et comment le brancher, soit derrière l’interrupteur, soit au niveau de la VMC directement.
Si quelqu’un peut m’aider à choisir le bon module et m’expliquer le branchement, je suis preneur!
Ma configuration
[center]## System Information
| version |
core-2026.4.4 |
| installation_type |
Home Assistant OS |
| dev |
false |
| hassio |
true |
| docker |
true |
| container_arch |
aarch64 |
| user |
root |
| virtualenv |
false |
| python_version |
3.14.2 |
| os_name |
Linux |
| os_version |
6.12.77-haos |
| arch |
aarch64 |
| timezone |
Europe/Paris |
| config_dir |
/config |
Home Assistant Community Store
| GitHub API |
ok |
| GitHub Content |
ok |
| GitHub Web |
ok |
| HACS Data |
ok |
| GitHub API Calls Remaining |
5000 |
| Installed Version |
2.0.5 |
| Stage |
running |
| Available Repositories |
2948 |
| Downloaded Repositories |
3 |
Home Assistant Cloud
| logged_in |
false |
| can_reach_cert_server |
ok |
| can_reach_cloud_auth |
ok |
| can_reach_cloud |
ok |
Home Assistant Supervisor
| host_os |
Home Assistant OS 17.2 |
| update_channel |
stable |
| supervisor_version |
supervisor-2026.04.0 |
| agent_version |
1.8.1 |
| docker_version |
29.3.1 |
| disk_total |
28.0 GB |
| disk_used |
6.7 GB |
| nameservers |
192.168.1.254, fd0f:ee:b0::1 |
| healthy |
true |
| supported |
true |
| host_connectivity |
true |
| supervisor_connectivity |
true |
| ntp_synchronized |
true |
| virtualization |
|
| board |
green |
| supervisor_api |
ok |
| version_api |
ok |
| installed_addons |
Get HACS (1.3.1), Terminal & SSH (10.1.0), Z-Wave JS (1.3.0), File editor (6.0.0) |
Dashboards
| dashboards |
5 |
| resources |
1 |
| views |
3 |
| mode |
storage |
Network Configuration
| adapters |
lo (disabled), end0 (enabled, default, auto), docker0 (disabled), hassio (disabled), vethacc04f0 (disabled), veth11371db (disabled), vethd1f8d6c (disabled), vethd743940 (disabled), veth0618683 (disabled), vethfb7cfcf (disabled), veth449dda3 (disabled), veth74d7b7b (disabled), veth59a5cb3 (disabled) |
| ipv4_addresses |
lo (127.0.0.1/8), end0 (192.168.1.20/24), docker0 (172.30.232.1/23), hassio (172.30.32.1/23), vethacc04f0 (), veth11371db (), vethd1f8d6c (), vethd743940 (), veth0618683 (), vethfb7cfcf (), veth449dda3 (), veth74d7b7b (), veth59a5cb3 () |
| ipv6_addresses |
lo (::1/128), end0 (2a01:e0a:1096:3520:b7b9:4087:5243:17c1/64, fe80::3328:cd4f:f191:8278/64), docker0 (fe80::4490:42ff:fee1:99b5/64), hassio (fd0c:ac1e:2100::1/48, fe80::209f:cff:fec3:ed57/64), vethacc04f0 (fe80::1004:c8ff:fe15:f727/64), veth11371db (fe80::c062:cff:fe6c:5e60/64), vethd1f8d6c (fe80::c8f9:70ff:fe5a:5fa8/64), vethd743940 (fe80::60bc:16ff:fe2d:2a4a/64), veth0618683 (fe80::545e:6eff:fe4c:ad34/64), vethfb7cfcf (fe80::1c33:ccff:fefc:1b5c/64), veth449dda3 (fe80::80bf:5bff:fe36:6402/64), veth74d7b7b (fe80::c80e:71ff:fee0:2ac3/64), veth59a5cb3 (fe80::accb:3cff:fed1:f8e6/64) |
| announce_addresses |
192.168.1.20, 2a01:e0a:1096:3520:b7b9:4087:5243:17c1, fe80::3328:cd4f:f191:8278 |
Recorder
| oldest_recorder_run |
3 avril 2026 à 13:01 |
| current_recorder_run |
29 avril 2026 à 16:08 |
| estimated_db_size |
85.05 MiB |
| database_engine |
sqlite |
| database_version |
3.49.2 |
[/center]
Le soucis principal ici est de trouver un module qui gère l’exclusion (on ne veut pas avoir la vitesse 1 et la vitesse 2 allumées en même temps, c’est un coup à cramer le moteur).
Personnellement j’ai utilisé un module wifi de volet roulant (un sonoff DualR3 lite) qui a le bon goût d’accepter de ne pas avoir une course maximale (les modules VR en général s’arrêtent automatiquement au bout d’un certain temps pour ne pas alimenter le moteur pour rien).
Ca serait possible de gérer avec 2 relais indépendant en gérant l’exclusion dans home assistant mais je trouve ça dangereux … Avis tout à fait personnel
Salut
En zigbee il y a des modules avec contact inverseur (Girier) ou des modules avec deux contact et interlock (Aqara T2).
En Zwave, je ne sais pas ce qu’il existe (je n’utilise pas.
Pour le cablage, tu dois avoir un schéma de cablage sur le coffre de ta VMC ou dans sa notice. En fonction de ce schéma il faudra adapté pour câbler le module.

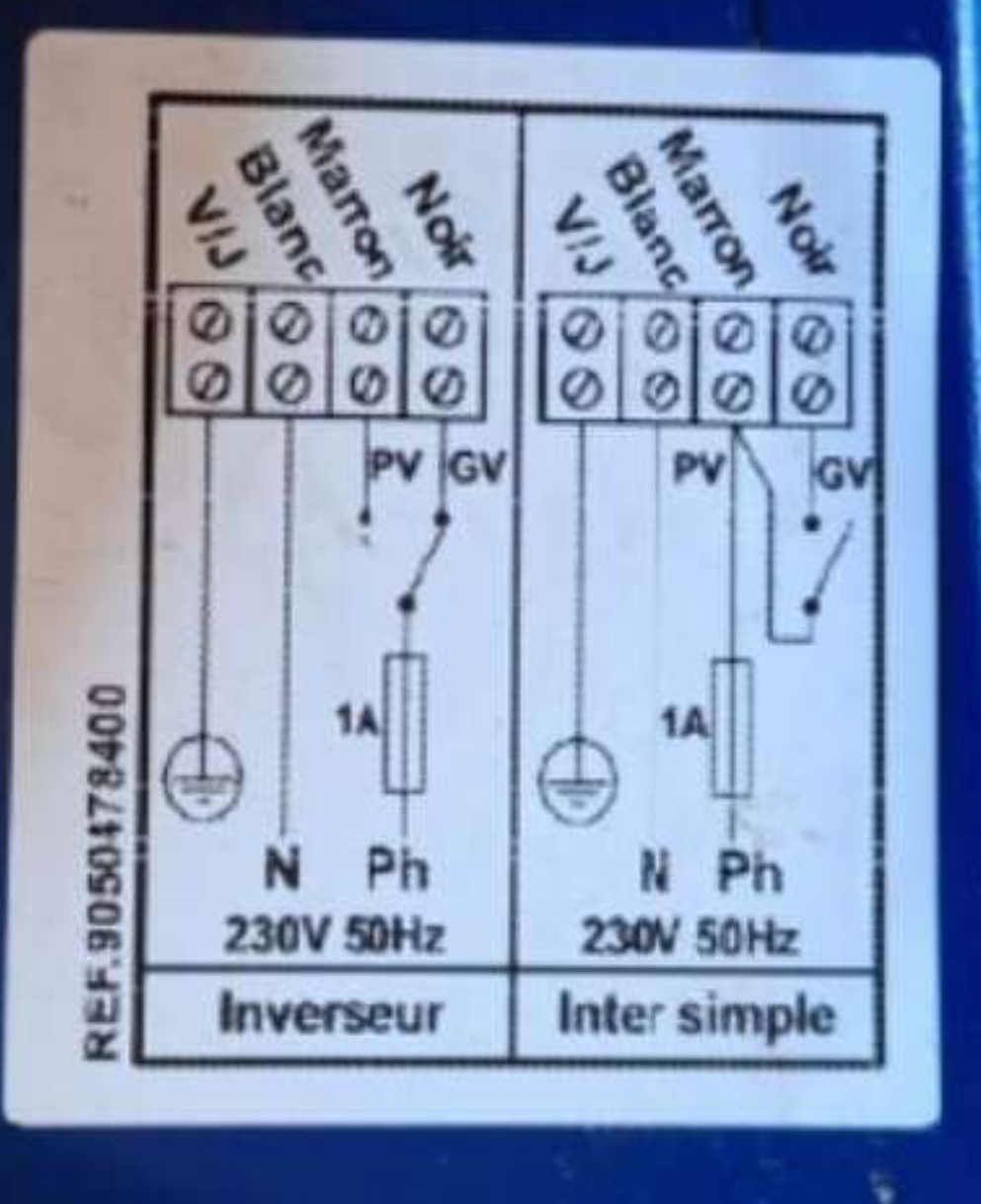

Voici généralement le type de schéma que tu peux avoir
A première vue (photo) ton cablage doit être de type inverseur.
Pour le placement du module le plus simple est au niveau de la Vmc, car tout les fils sont disponible a cet endroit.
Merci pour la réponse: effectivement j’ai vu passer cette contrainte de ne pas activer les 2 vitesses en même temps. Mais je ne vois pas comment ça fonctionne avec un module volet : on branche la petite vitesse sur la montée et la grande sur la descente? Du coup on ne peut pas avoir la montée et la descente activées en même temps c’est ça?
oui, un module Volet intègre nativement le fait de ne pas ouvrir et fermer en même temps (interlock), du coup si tu mets montée sur petite vitesse et descente sur grande vitesse, tu as un comportement sûr pour ta VMC. Mais attention les modules VR courant intègrent un arrêt automatique (ils coupent l’alimentation en fin de course du volet). Et ça tu ne veux pas sur ta VMC. Donc il faut bien choisir le module pour éviter une VMC qui s’arrête toutes les 30 secondes
Dans ce topic Domotiser VMC Sauter avec SONOFF ZBMINIL2 ZigBee - #32 par pascal_ha il y a quelqu’un qui a fait un schema avec un fibaro (probablement zwave donc)
Pourquoi, s’embêter avec un module volet ?
Après tu dois aussi pouvoir le faire avec un module Zwave, mais je ne connais pas les possibilité de réglage de ces modules.
As tu regarder sur ta VMC ou dans sa notice les schémas de cablage possible ?
Comme tu peux le voir sur le schéma ci dessous, ce n’ est pas forcément un problème que les deux vitesse soit alimenté en même temps. C’est le cas en mode simple. Donc vérifier dans la notice de ta Vmc ou directement sur la Vmc, si c’est possible.
Ah merci
ça ressemble bien à ce que j’ai et si je comprends bien le module ne doit pas couper comme tu l’indiquais dans ton message ci-dessus
j’ai acheté la maison avec la VMC et je n’ai pas la notice ni la référence et elle est dans un coffrage de faux plafond et peu accessible. Après j’avoue que je comprends mieux le montage qui est proposé avec le module volet qu’avec celui que tu proposes. Je ne suis vraiment pas spécialiste de l’électricité et je ne vois pas bien comment brancher ce module.
La solution avec le module volet me semble plus simple et plus claire même si elle est un peu plus chère.

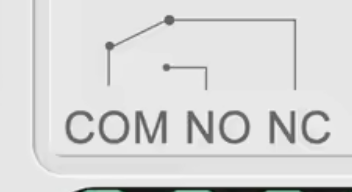

il te suffit de regarder le schema sur le module
le relais inverse les position
tu branches la phase sur com puis par esxemple la grande vitesse sur NO et la petite vitesse sur NC pas plus compliqué qu’un module volet roulant
Merci pour la réponse mais ça dépasse mes compétences… Je ne suis capable que de lire un schéma avec des fils…
Si tu n’as pas le neutre (de la Vmc) au niveau du bouton, tu seras obligé de mettre le module au niveau de la Vmc ( ou de ramener un neutre dans le boîtier du bouton, ce qui n’est pas forcément possible)
Si la première photo que tu as mis va bien sur la Vmc et au bouton, il doit être possible de mettre le module a cet endroit. Mais il faut repérer tous les fils avant de débrancher et identifier où il vont exactement.
Sous réserve je dirais :
Borne terre → la terre
Borne N → le neutre (N)
Borne L1 → vitesse 1 (GV)
Borne L2 → vitesse 2 (PV)
Fil rouge → la phase (PH)

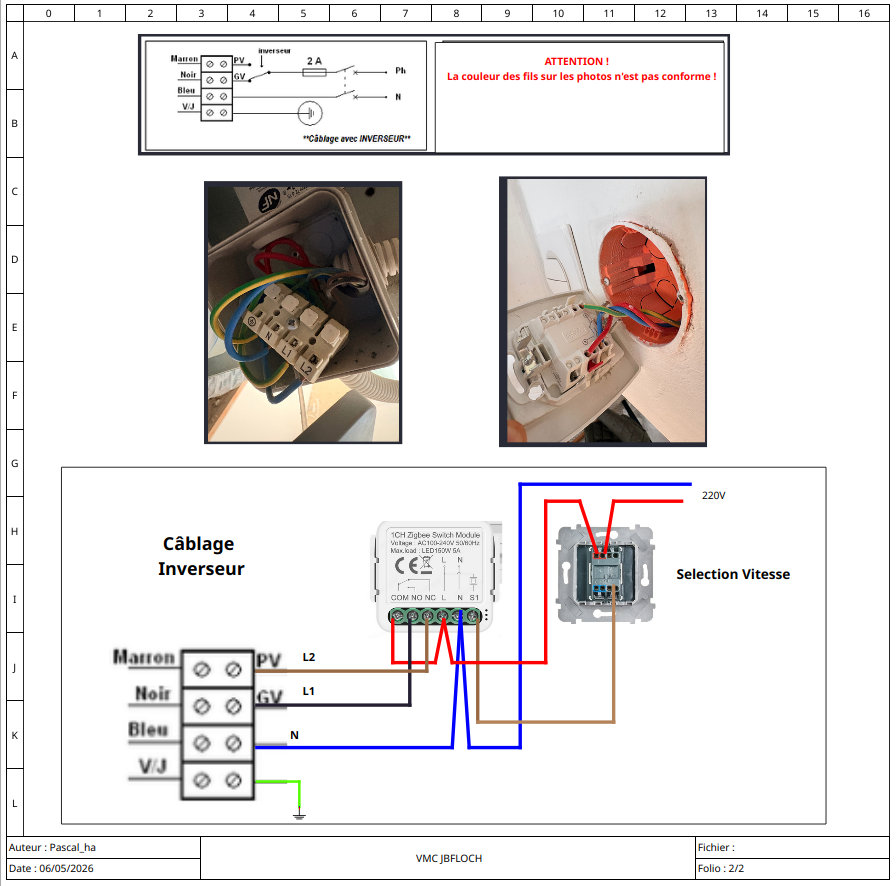

voici le câblage que tu dois réaliser avec un module girier a contact sec (schéma de principe) :
comme dit par @Bobby5169 la couleur des fils de ton câblage ne répond pas à la norme, il serait bien d’en profiter pour corriger.
Je ne vais pas m’attarder sur les solution possible car certains seront plus efficaces que moi.
La seul chose que je veux te faire remarquer et qui est très dangereuse c’est l’utilisation d’un fil de terre (jaune/ vert) comme conducteur.
Pour ta sécurité et celles des personnes amenées à intervenir dessus change obligatoirement ce câble.
La norme impose les 3 règles suivantes:
- Bleu pour le neutre (N)
- Jaune/ vert pour la terre
- Tout sauf bleu et jaune/ vert pour la phase (L)
Bonne journée
Merci pour la réponse et le schéma
oui j’avais noté que les fils n’étaient pas de la bonne couleur
Je vais tenter avec le module Aqara en Zigbee et je vais voir ce que ça donne
Le schéma est pour un module Girier, pour un module aqara il te faudra adapter le cablage .
