Domotisation Filtration piscine avec SHELLY

non, pour moi c'est pas bon.

  • le contact du shelly est mal branché
  • le contact pour SW n'est pas alimenté (le switch doit etre reglé en detached dans les options du shelly)
  • Mais attention, il faut vérifier que le A1 (fil marron) du contacteur surpresseur est bien branché comme sur ce schéma, et que horloge va bien sur le contacteur filtration car ton schéma est incomplet.

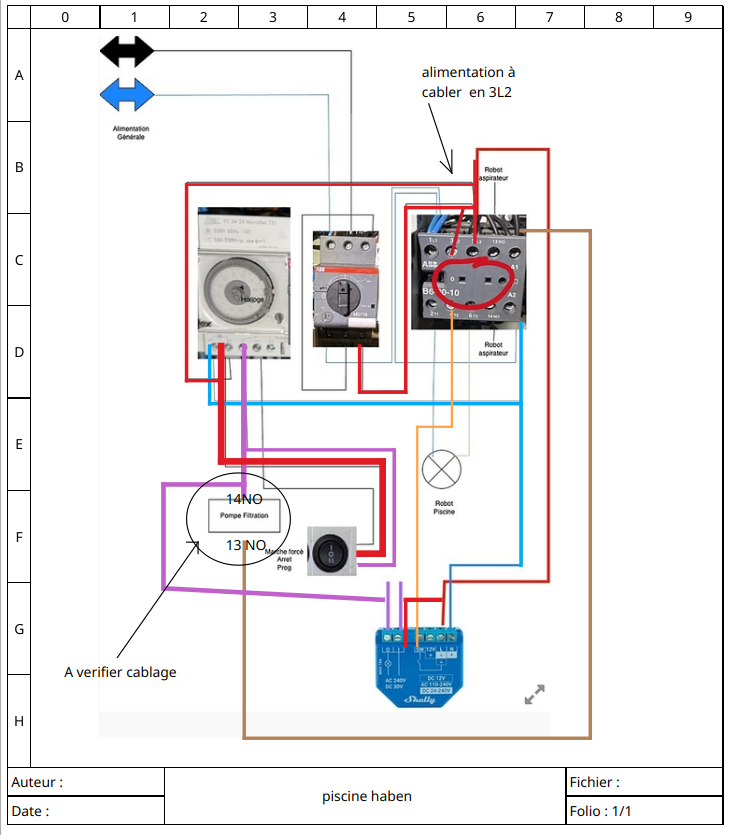

Je t'ai fait un schéma, mais c'est une extrapolation par rapport a ce que je pense etre ton cablage

Le A1 du contacteur surpresseur est branché sur le 13NO du contacteur filtration.
L’horloge est branchée sur le 14NO du contacteur filtration.

Cela correspond bien à ton schéma.

Je vais essayer de faire les branchement la semaine prochaine et je reviendrai pour dire ce qu’il en est.

Merci beaucoup pour ton aide.

Salut, ca devrait etre bon.
Le schema est un peu confus, prends ton temps pour cabler et verifier et si tu as un doute demande.

On est bien d’accord que si ta filtration est à l’arret ton robot et suppresseur ne peuvent demarrer.

Oui, si ma filtration n’est pas activée, le surpresseur du robot ne doit pas pouvoir s’allumer.

Je viens de faire le câblage :
Lorsque j’allume le robot (et la filtration) en mode manuel, j’ai bien l’état de fonctionnement qui se met à jour.
Par contre quand je passe en mode prog (avec la filtration allumée) puis que j’allume le robot avec le Shelly, ça disjoncte.

J’ai revérifié le câblage et cela me paraît bon et conforme au schéma.
Je ne vois pas d’où cela peut venir.

Commence par retirer le fil qui part de 0 sur le Shelly.

Puis Il faut faire un schéma complet du circuit, car ton schéma doit être incomplet ou faux et donc le cablage ne va pas.

Ps: faut espérer que le Shelly ne soit pas détériorer

Hello

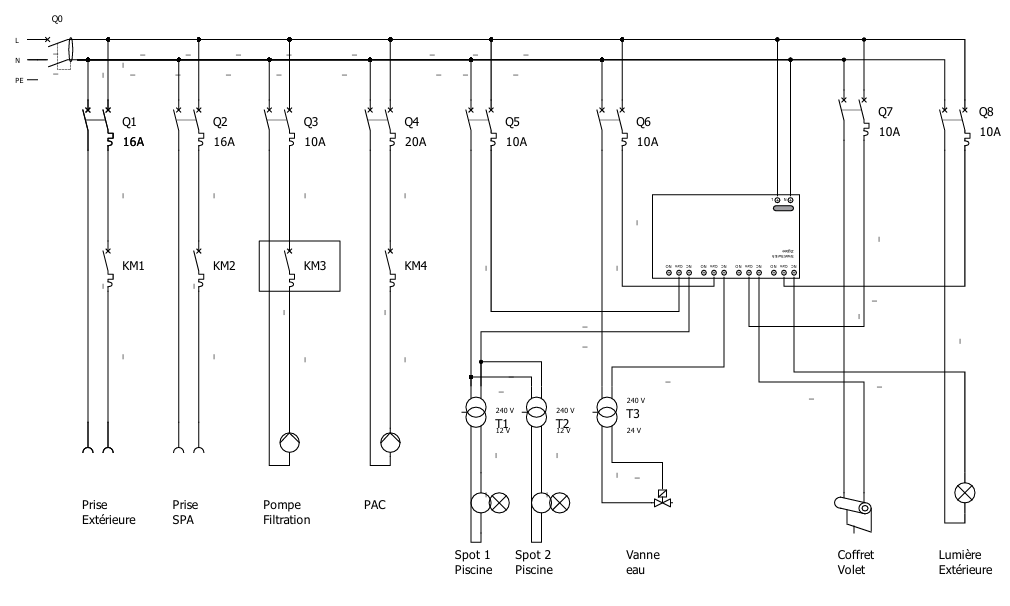

Ma contribution voici le schéma de ma piscine + extérieur
Le schéma a été réalisé avec le logiciel Qelectrotech gratuit et vraiment simple

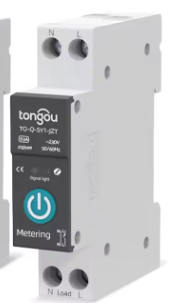

Les Q sont des disjoncteurs et les KM sont des disjoncteurs Zigbee ainsi j'ai la mesure de la consommation.

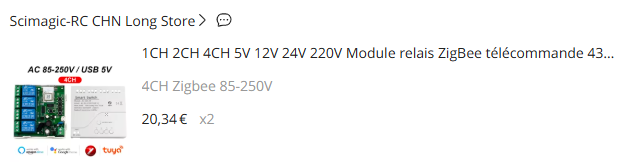

et pour le module ou je n'ai pas forcément envie de connaitre la consommation j'ai pris ceci (je l'avais également en sock)

J’ai débranché le Shelly et remis d’origine.

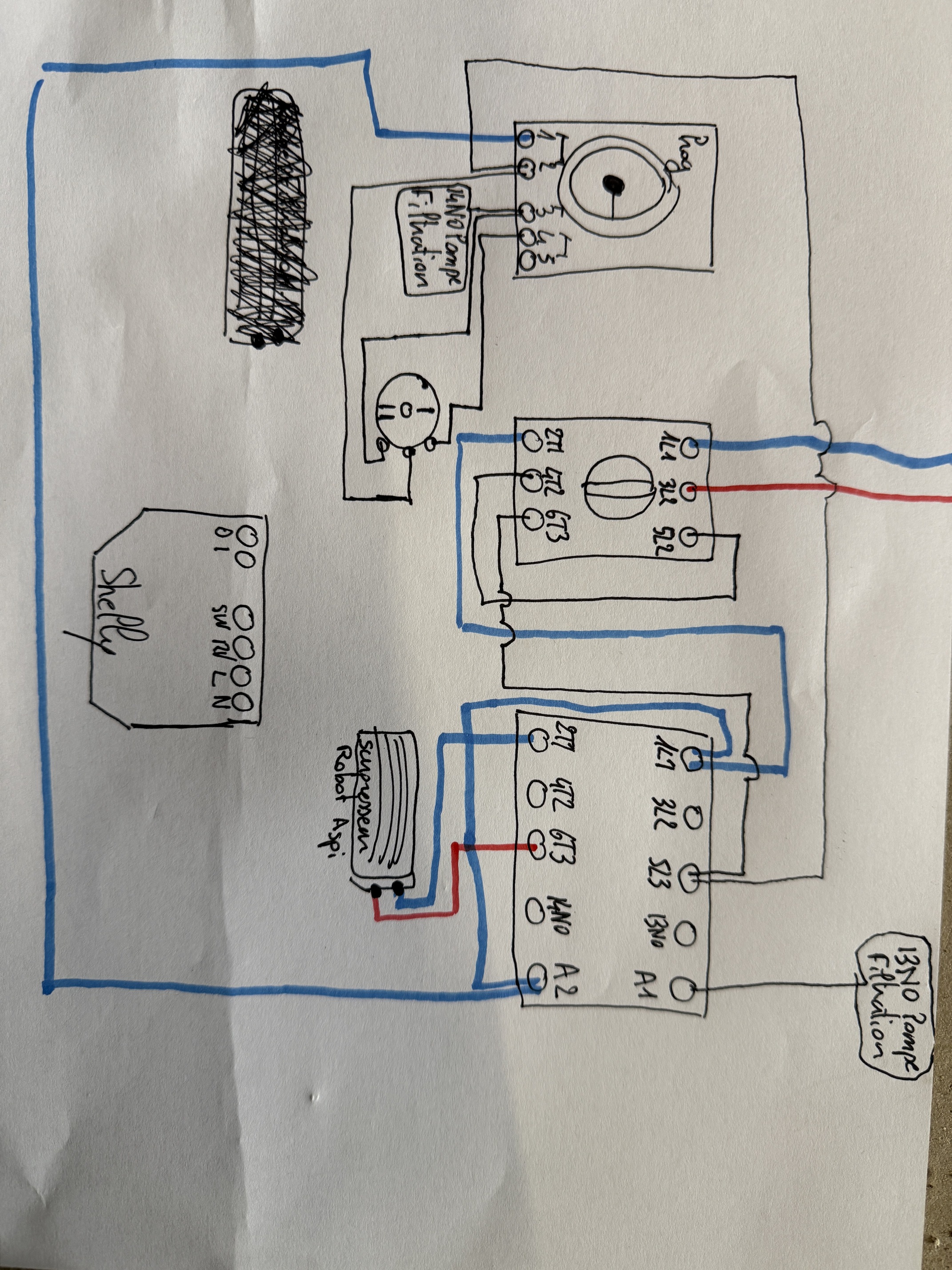

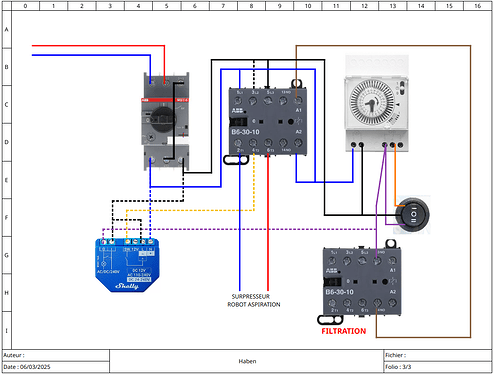

J’ai tout revérifié et refait un schéma en partant de zéro et en prenant mon temps.
Normalement il est complet et correct.

Salut

Au vu de ton schéma, le câblage est bon, donc si ça disjoncte :

  • Le schéma de base est faux (ce qui semble pas le cas au vu du nouveau schéma)
  • Tu as une erreur lors du câblage (hypothèse la plus plausible)
  • Tu as un déséquilibre électrique qui fait tomber le disjoncteur.l peut n'y avoir que deux

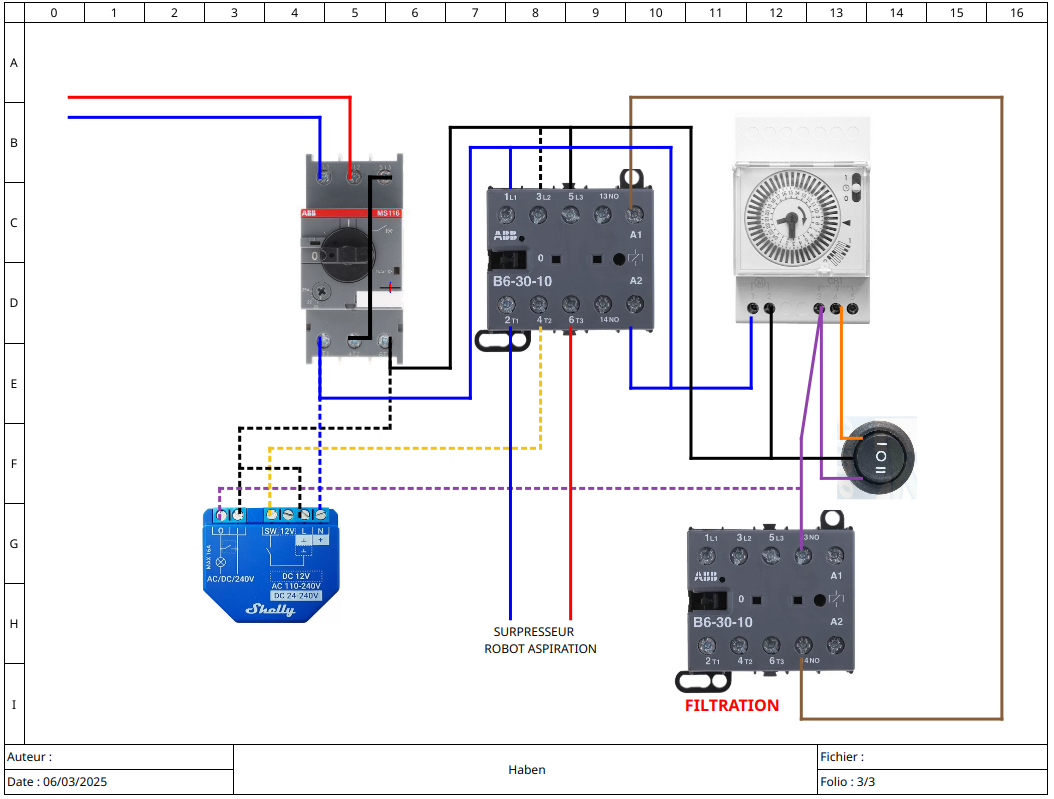

Je t'ai refait le câblage au propre. (en pointillé c'est les modifications à faire)
(Verifie le schema, au cas ou j'ai fait une erreur.)

Toutefois, ce n'est pas super d'utiliser le disjoncteur moteur comme protection pour tous les élements. Il serait mieux de mettre une protection séparé. Mais c'est plus compliqué et peut être hors de portée de tes compétences.
Je te met le schéma au cas ou.

PS: Fait un test de ton shelly, pour verifier qu'il n'a pas ete deteriorer suite au cablage precedent.

Salut,
Franchement merci beaucoup pour ton aide et les schémas.

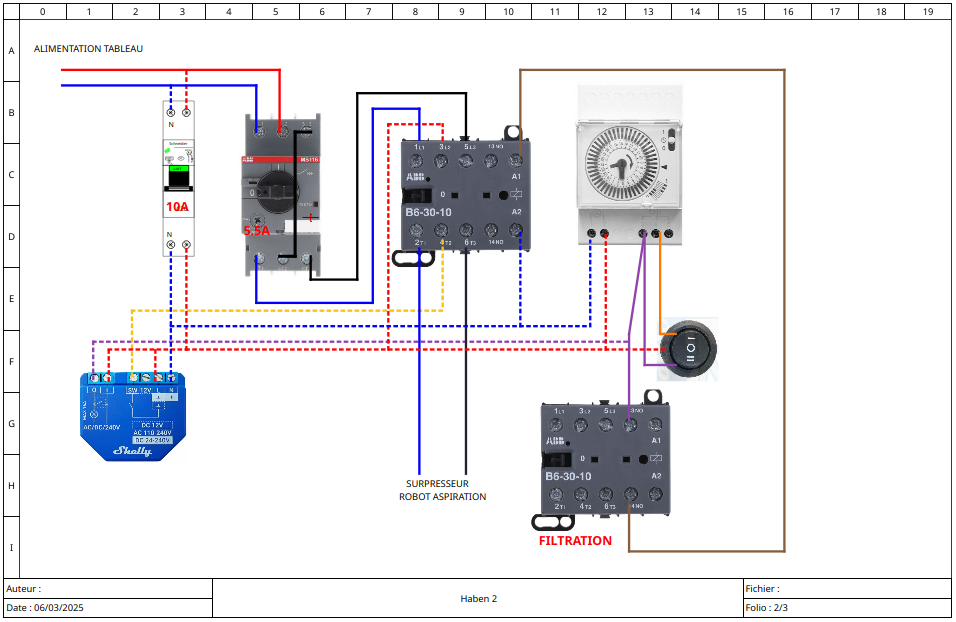

Le 2eme schéma avec le disjoncteur 10A permet de protéger le Shelly et le programmateur c’est ça ?

Je vais ressayer de refaire les branchements.

Oui, Le 2eme schema permet de proteger et separer la partie telecommande de la partie puissance.

Prends ton temps, pour refaire le cablage, utilise des wago si necessaire et surtout verifier apres cablage si tout est bon.

Biensur, cablage a faire hors tension !

Salut,
Ok merci. Effectivement cela serait mieux d’ajouter ce dysjoncteur, avec le schéma, c’est à ma portée je pense. Par contre, j’ai plus de place dans mon tableau.

Du coup, je viens de refaire le câblage du 1er schéma en attendant :

  • Mon Shelly n’a pas été endommagé.
  • Je peux piloter mon surpresseur pour mon robot aspirateur et je vois bien l’état de fonctionnement.

Par contre, si j’active le surpresseur sans que la pompe de filtration soit active, cela fonctionne quand même.
Je peux le gérer avec les automatisation mais ça reste un peu dangereux. Est-ce normal avec le schéma proposé ?

non c'est pas normal, puisque la commande du relais surppresseur passe par un contact de la filtration. donc si relais filtration à l'arret, le relais suppresseur ne doit pas s'enclencher (que ce soit avec le shelly, ou horloge ou bouton manuel)

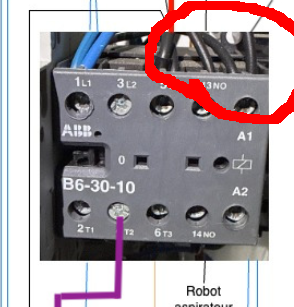

sur ce relais je vois trois fils, peux tu me dire sur quoi il sont branché 13No ou A1 et surtout ils vont ?
J'ai l'impression que en A1 tu as deux fils ?

Ça c’était la photo initiale que j’avais prise pour ma pompe de filtration. Je l’ai réutilisé pour faire le schéma de mon robot car c’était les mêmes équipements. Il ne faut pas regarder les fils de la photo du coup.

Voici mon relais pour mon robot et il n’y a qu’un seul fil sur A1 comme sur mon schéma.

Par contre, je viens de remarquer une inversion entre le 13NO et le 14NO de la pompe de
filtration entre mon schéma et ton schéma.

Le A1 du relais du robot va vers le 13NO du relai de la pompe et par le 14NO.

Est-ce que ça peut expliquer le comportement ?

Du coup sur le 14No tu as quoi ?

Sur le 13No tu as un seul fil, celui qui va en A1 ?

Si tu n’as qu’un seul fil sur 13no et un seul sur 14No ça ne doit pas avoir de conséquence.

Sur le 14No du relai de la filtration, j’ai la borne 3 du programmateur.

oui

Bonjour à tous,
A mon tour de tenter de domotiser la pompe et l'éclairage de la piscine.
Je souaiterai être en // afin de garder la capacité manuelle comme aujourd'hui en cas de défaillance des shelly ou wifi.
J'ai longuement parcouru vos échanges sur plusieurs jours et je n'arrive pas à me faire une idée précise quant à la manière de connecter un module ainsi que le choix du module, d'autant que je n'ai pas trouvé de schéma correspondant exactement à mon installation.
A noter que mon coffret ne doit pas être tout jeune, surement là depuis une dizaine d'année et je suis dans cette maison depuis 5 ans. J'ai juste fait installé un volet roulant par un pisciniste qui j'imagine a ajouté le disjoncteur Moeller.

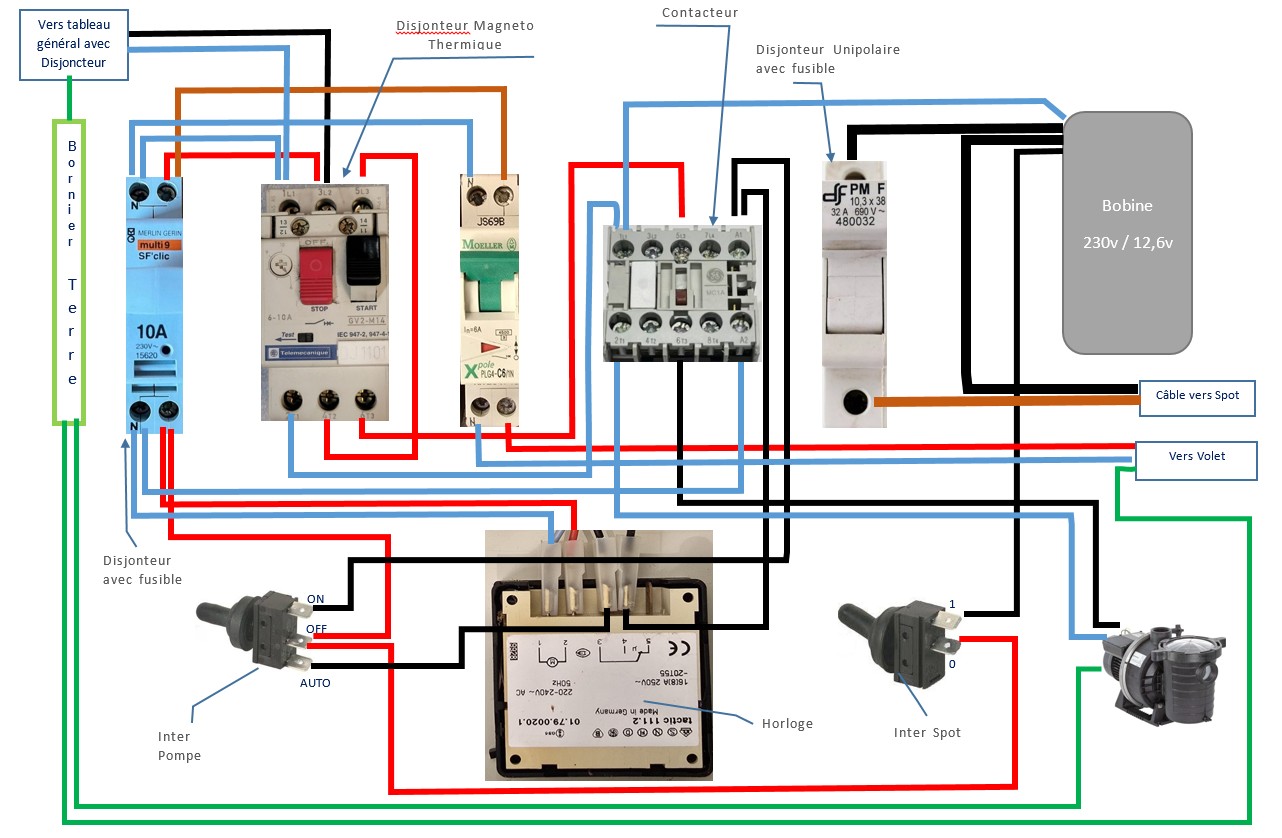

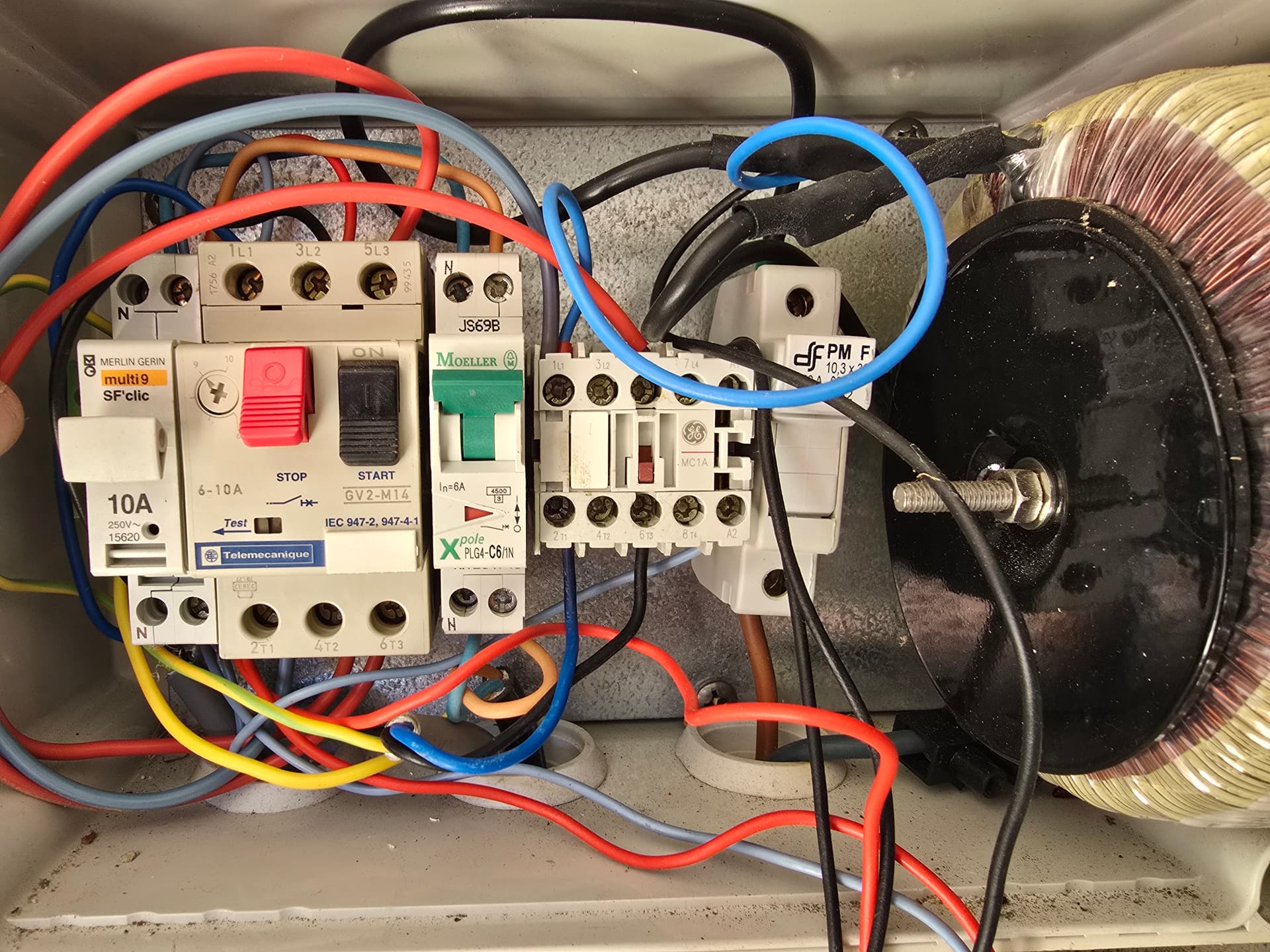

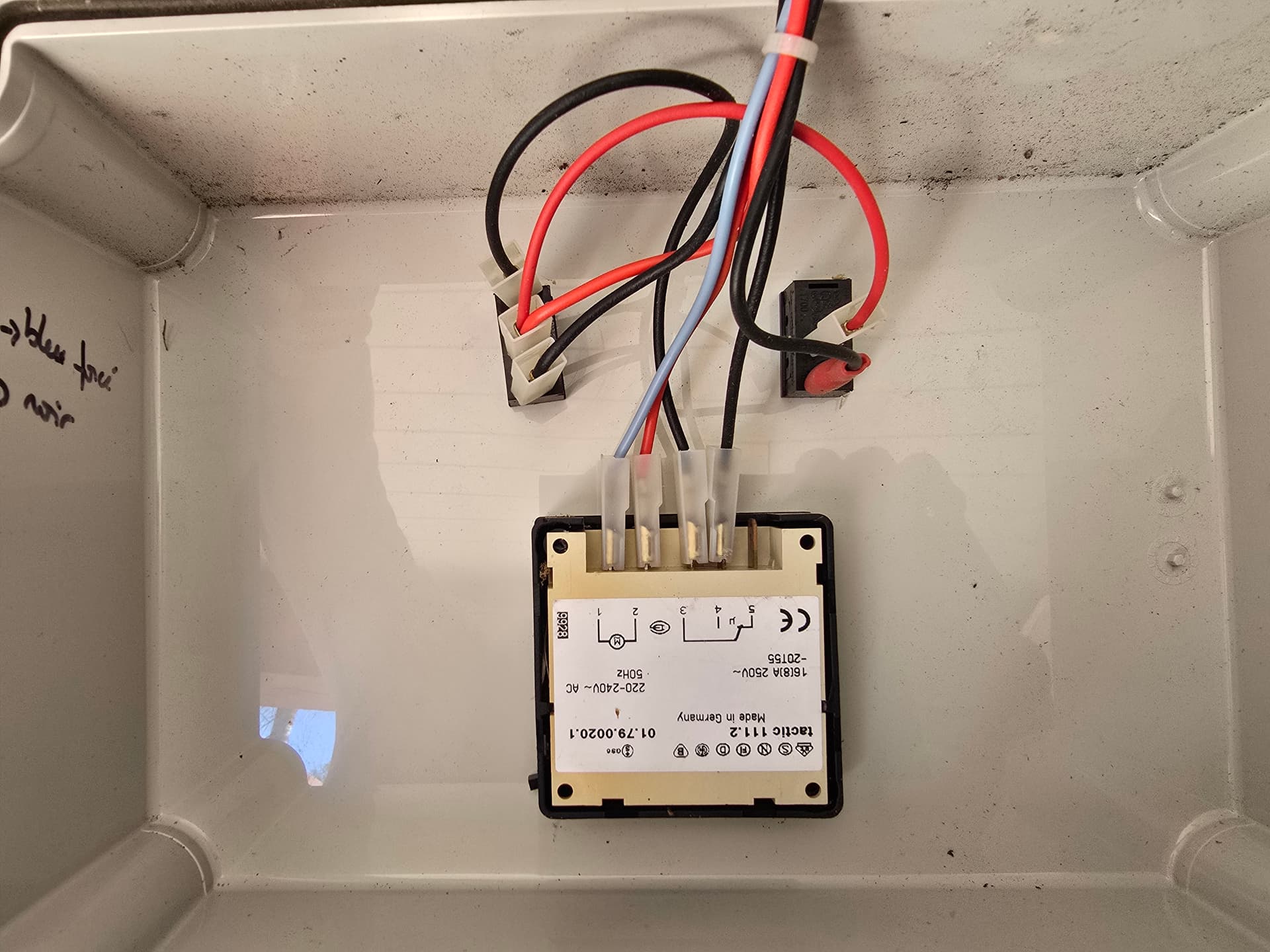

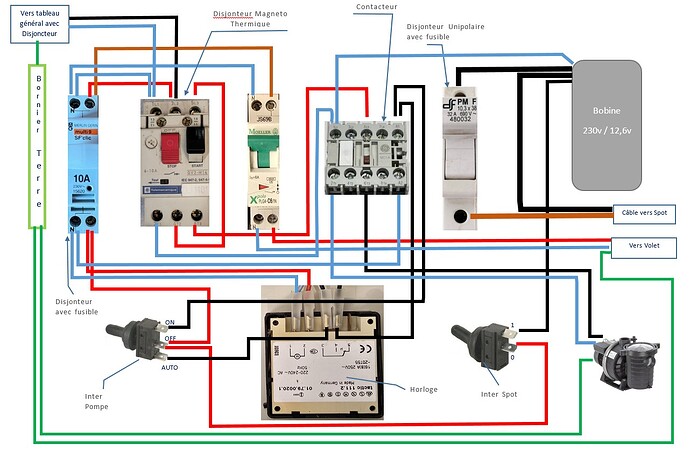

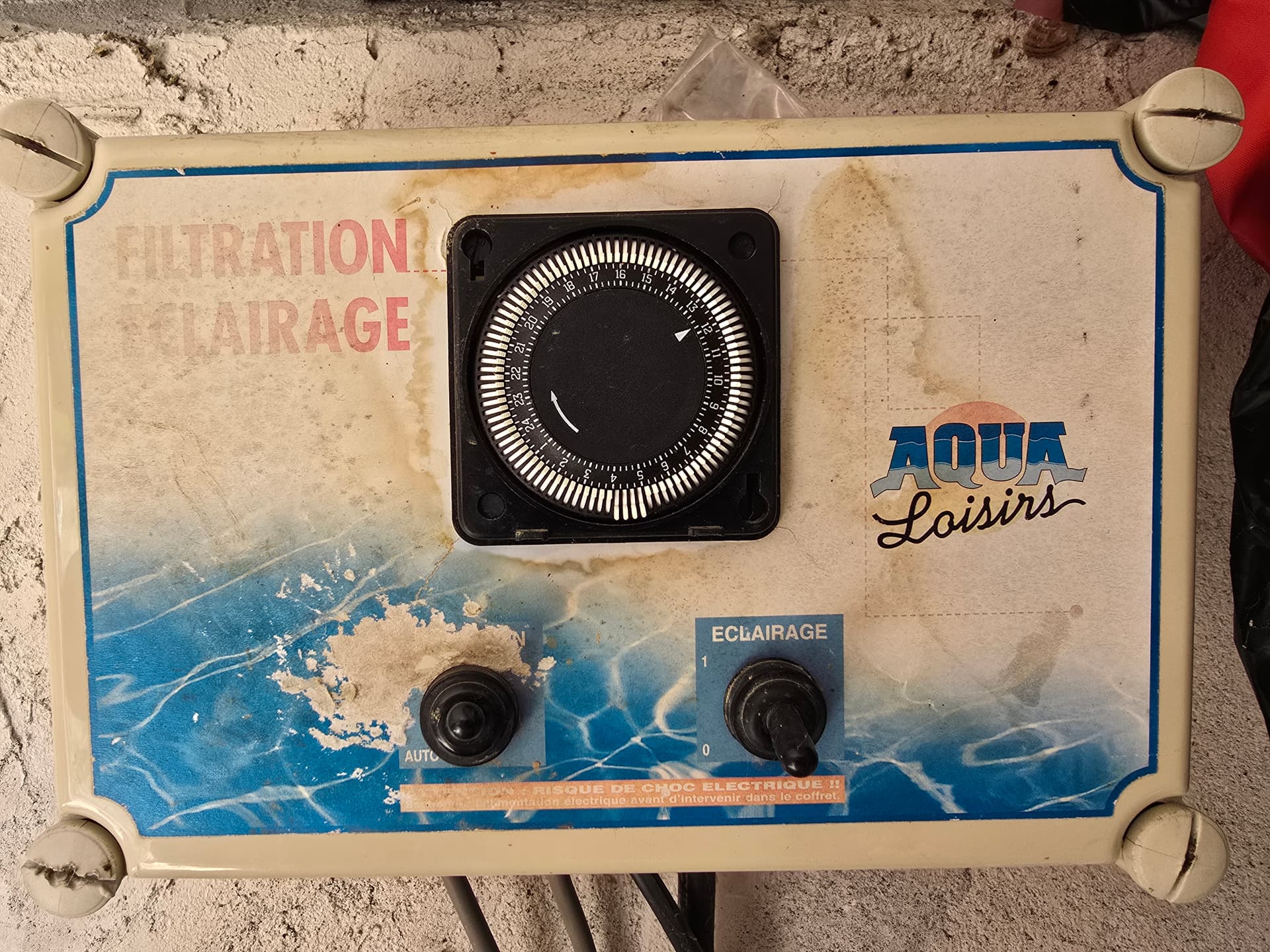

Je joins quelques photos du coffret ainsi que le schéma que j'ai effectué.

J'ai hésité à faire un schéma avec des Shelly suivant ma compréhension après lecture de vos échanges, mais étant à peu près certain qu'il y aurait des corrections, je me suis dit que ça allait compliquer plus qu'autre chose les échanges.

Quelqu'un pourrait il m'aider quant au choix du modèle de Shelly (j'imagine qu'il en faut 2) et au branchement ?

Merci d'avance




Salut

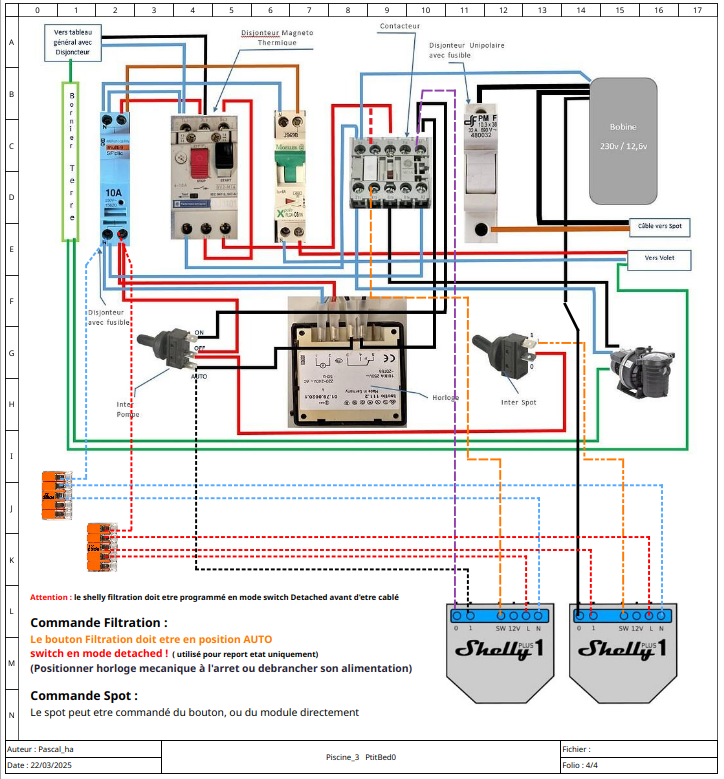

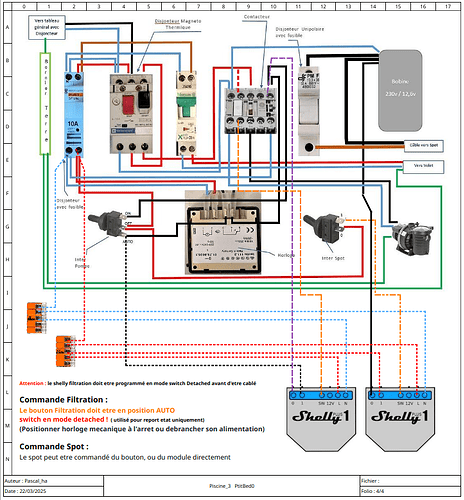

Tu peux utiliser deux Shelly 1 GEN 4 (qui sont multi protocole Wifi,ZIGBEE,etc)
(C'est réalisable éventuellement avec un seul Shelly plus 2 PM, mais c'est pas mon choix préféré)

Pour la filtration, J'ai conservé la commande du bouton :
Position O : Arret total filtration
Position MANU : Fonctionnement uniquement en manuel ave report etat sur le shelly
Position AUTO : Fonctionnement automatique par le module ou l'horloge avec report d'etat sur le shelly.

Pour le Spot, commande des spots par le bouton ou le module

Super, merci beaucoup Pascal pour ce retour rapide et documenté :wink:

Je vais m’empresser de commander 2 Shelly 1 gen 4 en zigbee du coup car j’ai un gros réseau z2m et je ne manquerai pas de faire un retour.

Je me dis que j’ai bien fait de demander car mes propositions de cablage étaient loin de ton schéma :wink:

Merci encore et bonne fin de semaine

Pascal,

Je profite de l'échange pour poser la question concernant la récupération de la consommation de la pompe.

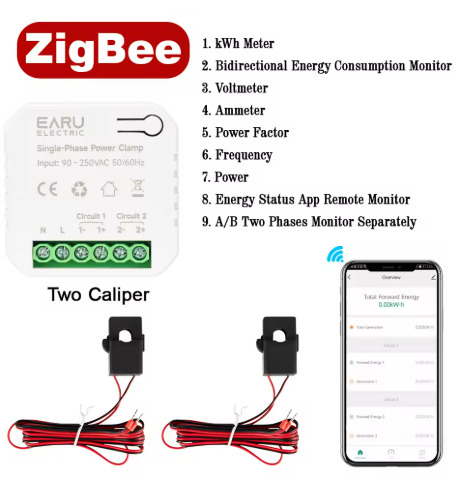

J'ai cru comprendre que tu utilisais ce module avec pinces.

C'est satisfaisant et ça remonte bien sur Z2M ?
on peut prendre la phase et le neutre n'importe ou en entrée ?

Un grand merci

Je mesure la consommation de arrivée EDF, et je n’ai pas de souci avec, la mesure est juste et correspond à ce que m’envoi EDF par le linky.

Dans ton cas :

  • tu met une pince sur la phase qui va a la pompe de filtration (en sortie contacteur).
  • tu met une pince sur la phase du spot
  • tu alimente le module par le disjoncteur 10A
