Niquel cela fonctionne. Merci à toi.
En revanche j’ai min debit instantané d’eau qui n’arrete pas de m’afficher des valeurs différentest tte les secondes alors que l’eau est coupée.
En 2 Minutes, alors que la vanne d’arret est coupée.
normalement si tu n’a pas de tirage d’eau au bout d’une minute tu devrais avoir 0 l/mm
Pour mon compteur, Je me suis inspirée de ce sujet : Une solution complète de récupération des données Eau, Gaz et Electricite
Mais tu as aussi cet article de Argonaute :
voici mon code, Je me sert de pulse-meter pour avoir l’information de débit l/mm, mais pour le comptage je me sert du binary_sensor, car j’utilise un compteur à impulsion (1L par impulsion) et pas un compteur à effet hall.
J’utilise ce code avec un shelly uni, il faudra adapté les GPIO pour ton Esp
mon code
esphome:
name: shelly-uni
esp8266:
board: esp01_1m
# Enable logging
logger:
# Enable Home Assistant API
api:
encryption:
key: !secret api_key
ota:
password: !secret ota_password
# Enable Web server (optional).
web_server:
port: 80
auth:
username: !secret auth_login
password: !secret auth_password
# Wifi Config
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# ...
manual_ip:
# Set this to the IP of the ESP
static_ip: !secret ip_su1
# Set this to the IP address of the router. Often ends with .1
gateway: !secret ip_gateway
# The subnet of the network. 255.255.255.0 works for most home networks.
subnet: 255.255.255.0
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Shelly-Uni Fallback Hotspot" #!secret ap_ssid_su1
password: !secret ap_password_su1
captive_portal:
##########################
# Device Specific Config
##########################
# Name device mask
substitutions:
friendly_name1: "Sensor ECS"
friendly_name2: "Compteur ECS"
globals:
- id: ecs_pulse_counter
type: float #Le counter n'est pas integer car il sert aussi pour la division m3
initial_value: "0"
#################
# Binary Sensor #
#################
# Binary sensor utilisé pour comptage des impulsions et Totalisateur
binary_sensor:
- platform: gpio
pin:
number: GPIO13
allow_other_uses: true
mode: INPUT_PULLUP
inverted: True
filters:
- delayed_on: 50ms
- delayed_off: 50ms
name: "${friendly_name1} counter state"
id: ecs_counter_state
on_press:
then:
- lambda: |-
// increment le compteur ECS puis publish mqtt
id(ecs_pulse_counter) += 1;
id(ecs_counter_pulse).publish_state(id(ecs_pulse_counter));
id(ecs_counter_l).publish_state(id(ecs_pulse_counter)/1);
id(ecs_counter_m3).publish_state(id(ecs_pulse_counter)/1000);
####################################
# Sensors with general information.
####################################
sensor:
# Débit d'eau instantané l/mm (0 après 10s)
# Ne pas utiliser pour comptage (comptage erroné)
- platform: pulse_meter
name: "${friendly_name1} pulse"
id: pulse_id_ecs
pin:
number: GPIO13
allow_other_uses: true
inverted: true
mode:
input: true
pullup: true
internal_filter: 500ms
icon: mdi:water
timeout: 300s
unit_of_measurement: 'L/mn'
filters:
- multiply: 1
# Comptage impulsion
- platform: template
name: "${friendly_name2} counter pulse"
id: ecs_counter_pulse
unit_of_measurement: ''
accuracy_decimals: 0 # Précision en entiers
icon: "mdi:counter"
#update_interval: 5s # Mise à jour sur changement de valeur
# Comptage litres
- platform: template
name: "${friendly_name2} counter l"
id: ecs_counter_l
unit_of_measurement: 'L'
accuracy_decimals: 0 # Précision en entiers
state_class: total_increasing
device_class: water
# Comptage m³ (utilisé pour le compteur services HA)
- platform: template
name: "${friendly_name2} counter m3"
id: ecs_counter_m3
unit_of_measurement: 'm³'
accuracy_decimals: 3 # Précision en entiers
state_class: total_increasing
device_class: water
############Pour Flash shelly uni -- Tasmota --- Esphome-- mode OTA
# https://ghost.canaletto.fr/flasher-un-shelly-1-avec-esphome/
# http://shellyip/ota?url=http://dl.dasker.eu/firmware/mg2tasmota-ShellyUni.zip
Merci à toi.
Mon problème de débit « foufou » venait du pin.
Changement de port et du pin dans la config et tout est bon.
Reste à calibrer plus précisément mais cela à l’air d’être déja assez précis.
1 « J'aime »
Bonjour,
Je suis en train d’installer un débitmètre à effet hall (YF-B5) avec un capteur de température. J’aurais besoin d’un avis sur le câblage du capteur de température.

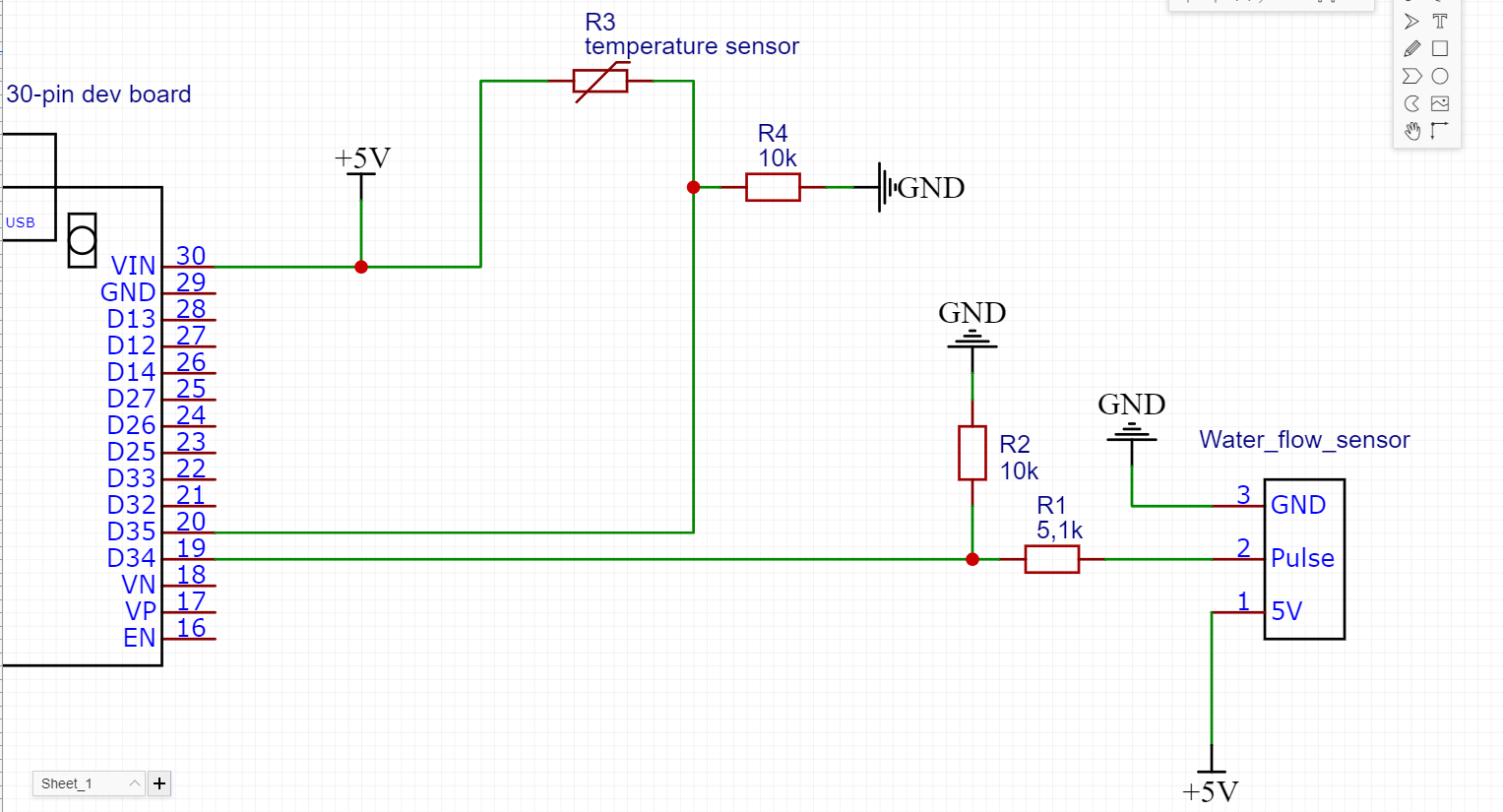

Le capteur c’est une thermistance et le but c’est donc de mesurer la variation de cette résistance avec un pont diviseur. Dans mon cas, la thermistance est alimentée en 5V avec une résistance fixe de 10k. Voici mon schéma:
Je ne connais absolument pas les caractéristiques du capteur (rien sur le site marchand).
Comme j’envoie du 5V sur le capteur, je dois être sur de ne jamais avoir plus de 3,3V en entrée de mon ESP32. Comme je ne connais pas la plage de valeur de la thermistance impossible de savoir si la tension va dépasser. Quel est votre avis sur mon montage ?
Le capteur est déjà monté sur mon alimentation d’eau froide. La tension que je mesure est de 0,4V correspondant donc à une valeur de thermistance de 870 ohm
tu as testé ce shema ?
à prioris il abien une mesure de t°
Le cablage fonctionne mais ne connaissant pas la plage de valeur de la thermistance il est possible d’avoir plus de 3,3V en sortie et cramer l’esp32.
Si le capteur peut fonctionner en 3,3v cest bingo (je ne sais pas) sinon javais dans l’idée de mettre un deuxieme pont diviseur juste avant l’entrée du GPIO et ensuite d’appliquer un facteur multiplicateur dans esphome
Dans le schéma de @pascal_ha le capteur est sur 3,3v donc essaye.
1 « J'aime »
Salut,
Je suis effectivement branché en 3,3v.
Mais je n’ai pas réussi à avoir une valeur fiable.
Jai vu sur le sur internet le rajout d’un condensateur entre le 3,3v et la masse pour reduire le bruit sur signal du capteur NTC
J’ai vu cela aussi, mais n’ayant pas de condensateur, j’ai pas testé.
Je vais passer sur des sonde ds18b20.
J’ai repris mon installation en basculant sur le dernier D1 Mini V4 et avec ESP Home
Ca marche au top.
Salut,
j’ai regardé ton post, c’est super intéressant, mais j’aurais bien aimé avoir une précision conrernant la ressitance entre GND et la pin data reliée à la thermistance:
Sur la page ali du débimètre que j’ai commandé (mais pas encore reçus), je lis les spec suivantes:
TABLEAU TEMPÉRATURE VS RÉSISTANCE
Résistance 50k Ohms à 25deg. C
Valeur B 3950K à 25/50 degrés. C
Temp. Gamme:-40-+ 150 ℃
Je dois donc:
1 - mettre une resistance de 50K entre GND et la pin data reliée à la thermistance
2 - utiliser « Valeur B » dans calibration => b_constant du sensor

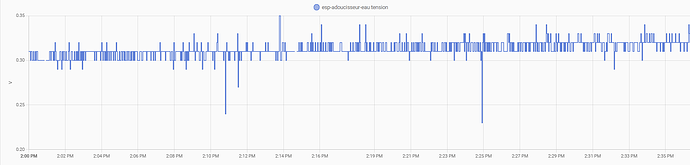

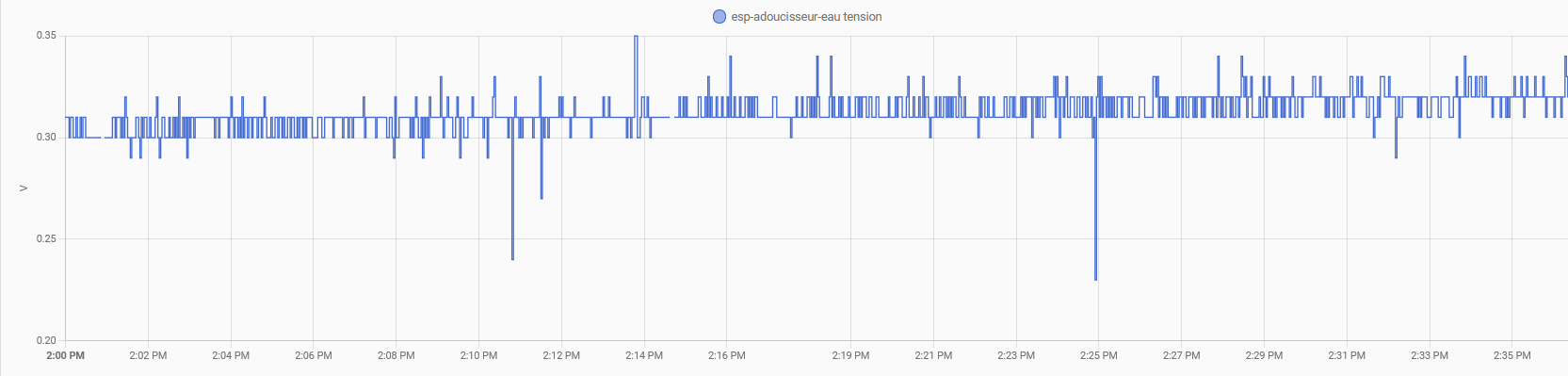

Voici le signal de la tension sur l’ADC avec le condensateur:
Cette tension correspond à une valeur de la thermistance de 1080 ohm.
En partant du principe que c’est une NTC 50k 3950 j’obtiens 146 °C…
Mon eau doit être en dessous de 10°C donc je trouve la résistance beaucoup trop basse pour une sonde NTC
le montage était bon et le soucis venait du code de la platform resistance. J’avais oublié que j’étais en upstream et non downstream sur mon montage.
