Télérupteur identifié
arrête moi si je me trompe MAIS si j’ai correctement compris:
L in sur A1
L out sur A2
S1 sur 1
S2 sur 2

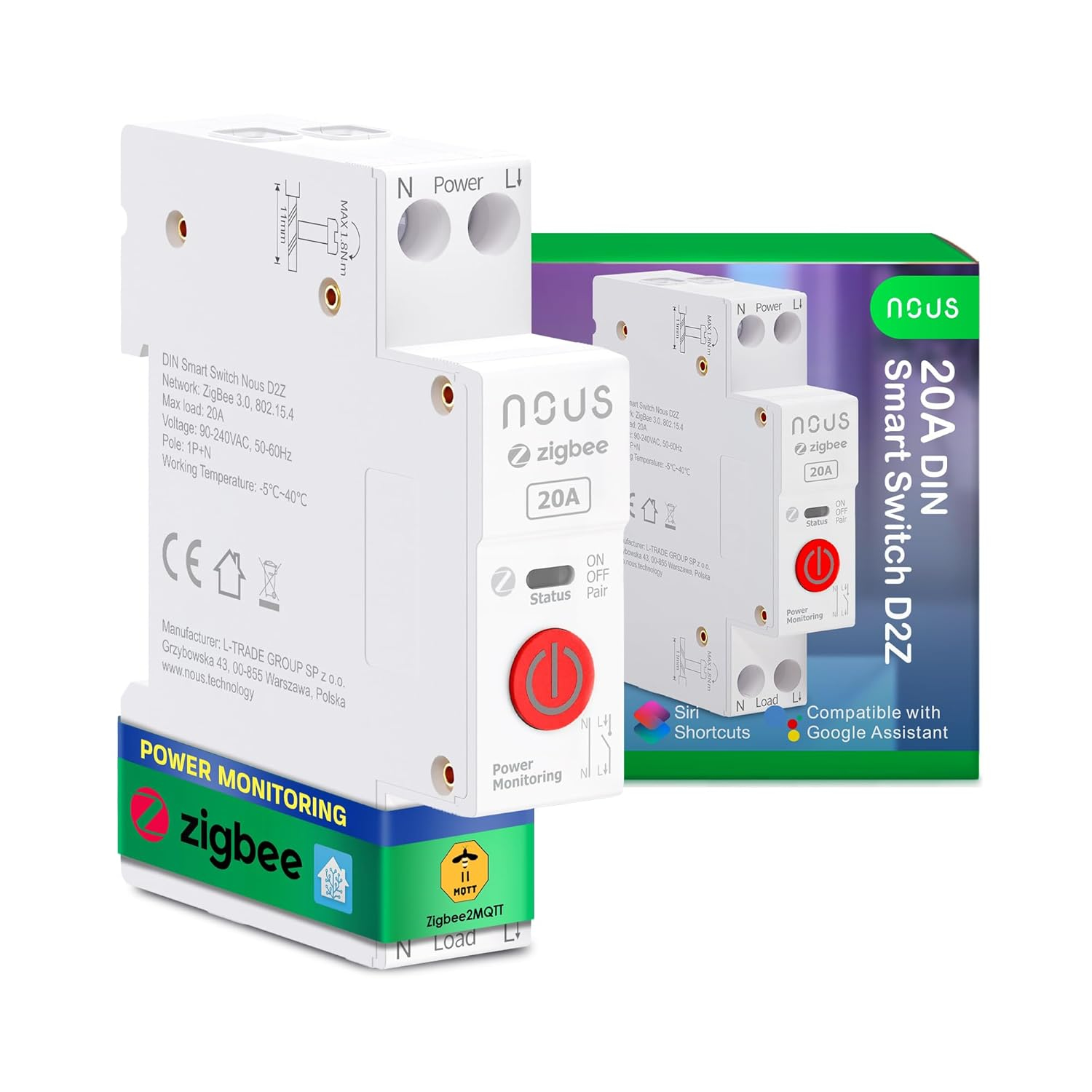

Actuellement j’ai ca sur mon chauffe eau
Bon a part la puissance, il pourrait prendre la place du télérupteur ou pas du tout?
Effectivement tout fonctionne nickel
Pour le télérupteur non c’est pas et ça va dépendre des couleur de fil (en espérant que ce soit respecter cette fois
).

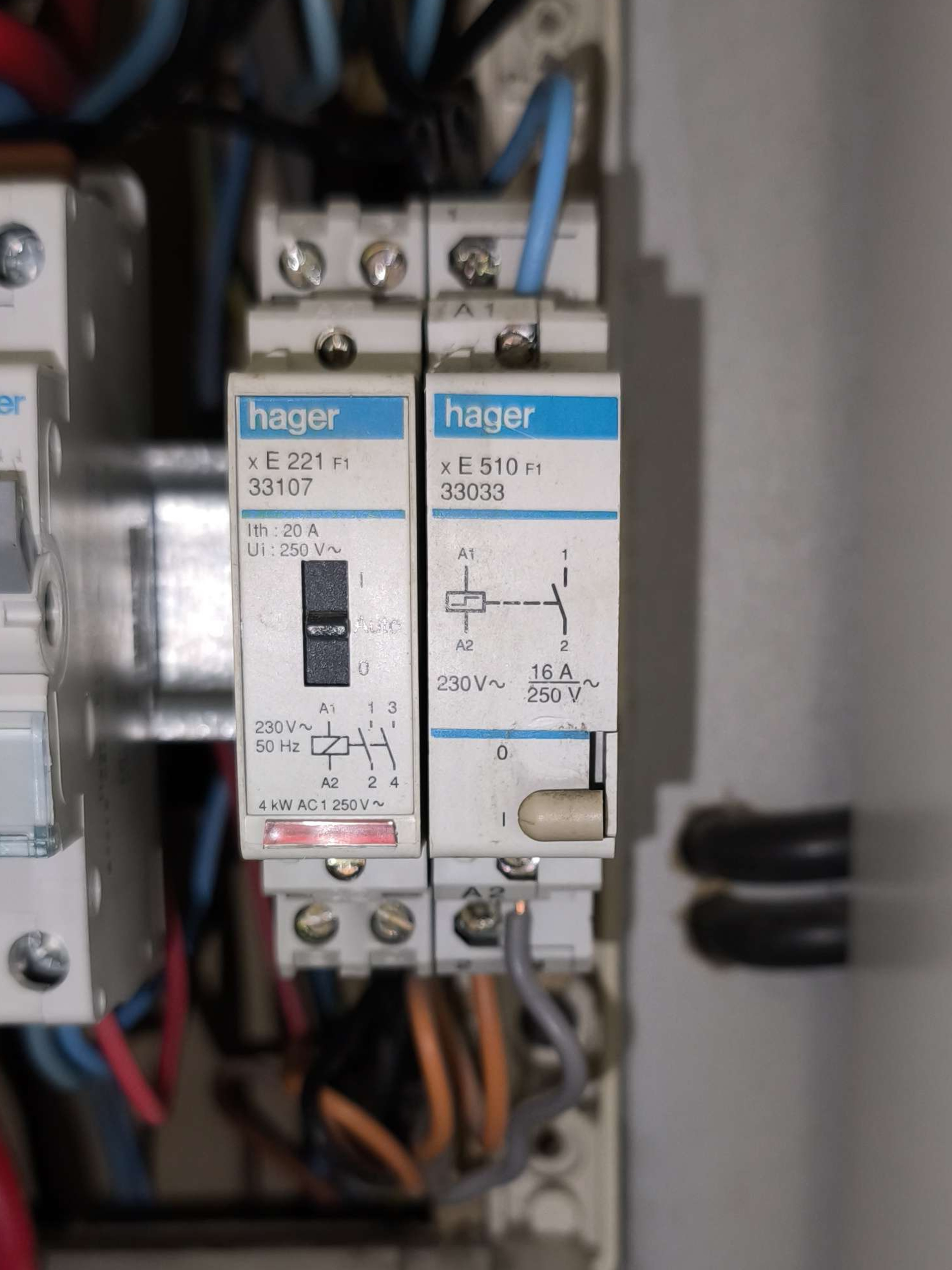

Mets nous une photo de la chose ou on voit bien les couleurs dessus et dessous
Non pas tant que ca :
A première vue c’est un câblage télérupteur 4 fils, dans un premier temps il faut vérifier ceci :
le 1 noir doit être relié a la phase du disjoncteur de protection
le A1 bleu doit être relié au neutre du disjoncteur de protection
Si c’est bien le cas alors :
le 2 orange doit aller aux ampoule
le A2 gris doit venir des boutons poussoirs
Apres que veux tu faire ?
Je confirme le repérage. A vérifier pour le fil noir mais ça doit être ça.
Question de noob, quand tu parle du disjoncteur de protection, tu parle de celui que l’on abaisse pour couper le jus aux ampoule?
Et du coup, si tu as raison, le branchement serait:
1 sur L in
2 sur L out
A2 sur s1
C’est ca?
Oui c’est ça un disjoncteur, un truc qu’on abaisse pour couper le jus d’un circuit
Le câblage presque à ce que tu dis.
Noir (qu’on suppose la phase) sur Lin
Orange en Lout
Gris sur S2 et non pas S1
Mais assure toi de ou vas le noir avant de câbler
il y a une différence entre s1 et s2?
Et ca permet de garder les interrupteur actif du coup
Pas tous a fait
le fil qui est en A2 (gris) doit être mis sur S2
le Fil noir (1) phase sur Lin
Le fil orange (2) sur Lout
le fil bleu doit être isoler ou retirer

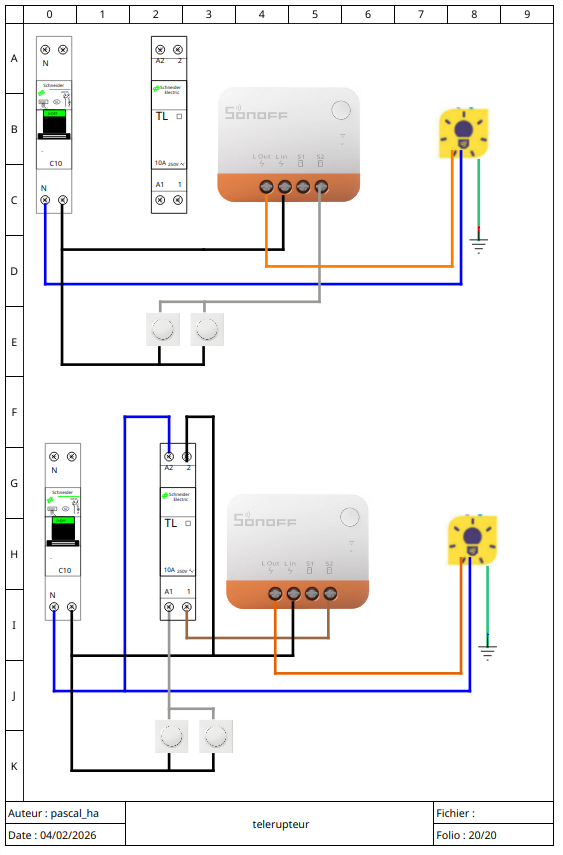

ce qui doit donner ceci:
S1 est une phase qui est relié directement sur Lin qui permet de repartir vers les inters.
Regarde les schema de base fournit sur la doc tu verras que l’inter est soit entre S1 et S2 quand on a accès à c’est 2 bornes, soit juste sur le S2 quand on a que le retour de lampe (notre cas ici)
La c’est deux montage avec conservation du télérupteur et un sans?
haaaaaaa ok dako. Désolé les plan electrique j’ai encore bcp a apprendre
Là le cablage donné c’est sans le télérupteur ce qui permet de ne pas avoir de fil a ajouter.
Mais tu le laisse en place pour que le fil bleu qui est en a1 ne se balade pas tout seul dans le tableau. Si tu veux l’enlever complétement soit tu met un wago au bout du fil bleu, soit tu enleves le fil depuis le disjoncteur (il devrait être brancher dessus)
Je regarde demain comment tout est bidouillé et je vous ferais un retour. En tout cas merci bcp pour le temps passé a m’expliquer les choses et pour la rapidité des réponse de chacun.
J’ai déjà commencé a faire des automatisation inutiles
D’ailleurs du coup j’y pense, je ne peu pas y mettre des ampoule connecté? Genre pour créer des automatisation avez des couleurs ou autres? Ou il faut d’abord que le module s’active puis ensuite que les réglages s’applique non?
des ampoules connectées doivent etre connectées en permanence et ne doivent pas passer par des interrupteurs ou des télérupteurs.
beaucoup de galères en perspective pour mixer des interrupteurs muraux classiques et des ampoules connectées…
C’est bien ce que je craignais. Tant pis. De base je voulais créer une automatisation pour que certaines ampoule s’allume et pas d’autres suivant ou je me trouvais (via un capteur de présence)
Ola. Petit retour, merci a toi car ça fonctionne nickel du premier coup. J’ai juste laissé le bleu sur le télérupteur.
Au début ça restait éclaire que quand je restais appuyé sur l’interrupteur mais j’avais lu a droite et a gauche que 3 pression sur le bouton du module et on passé en mode poussoir et nickel ensuite.
Merci encore pour les réponse claire simple et rapide.
