ApexCard yaxis sur un carte mixte et stacked

Gloup · Février 8, 2025, 11:32

Bonjour,

Petit soucis de compréhension sur Apex qui me fait tourner en rond.
J’ai configuré cette carte pour voir la conso de ma PAC en fonction de la température extérieure, parce que j’ai l’impression qu’il y a un problème.

J’ai fini ce que je voulais faire, à savoir :

Résumé

type: custom:apexcharts-card
graph_span: 7d
stacked: true
span:
  end: day
header:
  show: true
  title: Analyse conso chauffage
  show_states: true
  colorize_states: true
yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
  - id: degres
    opposite: true
    decimals: 1
    apex_config:
      tickAmount: 4
series:
  - entity: sensor.compteur_chauffage_pac_ext
    name: PAC Ext
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
  - entity: sensor.compteur_chauffage_pac_int
    name: PAC Int
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
  - entity: sensor.detecteur_mvt_air_temperature
    yaxis_id: degres
    name: Temp. Ext min
    group_by:
      func: min
      duration: 1d
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext moy
    yaxis_id: degres
    group_by:
      func: avg
      duration: 1d

Le soucis c’est que çà affiche ça :

En fait le yaxis de la conso se met à 28 max alors qu’il devrait faire l’addition des deux conso (dans ma tête c’est ce qui devrait se produire !)
Pour palier à ça, je dois manuellement mettre un max dans yaxis :

yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    max: 60

Et là j’ai à peu près le graph que je veux.

Ce qui m’embête c’est qu’aujourd’hui j’ai 60, dans 1 mois, ca sera peut etre 40, …
Si vous avez une idée pour que je configure bien le auto ?

Merci

Argonaute64 · Février 8, 2025, 11:58

Bonjour,
Mettre un ‹ ~ › devant la valeur du min ou max de l’axe
exemple

...
yaxis:
  - id: first
    decimals: 1
    min: ~-2
    max: ~13
    apex_config:
      tickAmount: 15
....

Cordialement

Gloup · Février 8, 2025, 1:00

Bonjour

Malheureusement ça a le même effet que auto.
Mais il doit y avoir un soucis dans ce que je fais avec le stacked. Si on regarde les 2 graph, la colonne bleu et orange sont toujours a peu près égale, ce qui est vrai dans le dashboard énergie.
Des qu’ils sont empilés, on voit que la valeur bleue est beaucoup plus importante
Edit, pas vu que ça commençait pas à 0…

Jeffodilo · Février 8, 2025, 1:32

Bonjour,
Je suis avec intérêt ton graphique car j’ai fait le même constat que toi, la PAC consomme énormément quand il fait froid. Je me pose même la question de baisser les consignes le matin pendant qqs heures si température négative selon un seuil et remonter la température dans la journée.
J’ai aussi 2 pinces sur circuit ext et int. J’ai le chauffe eau en plus sur un 3eme circuit non mesuré pour le moment.
Je fais le fainéant en attendant que tu es trouvé la solution

Gloup · Février 8, 2025, 1:54

J’ai finalement 2 soucis

Sur yaxis, il se base sur la valeur max de la série, pas sur le stack. Même avec un ~
Sur l’axe X, les dates c’est pas franchement propre l’affichage !

Résumé

type: custom:apexcharts-card
graph_span: 7d
stacked: true
span:
  end: day
  offset: -1d
apex_config:
  legend:
    show: false
header:
  show: true
  title: Analyse conso chauffage
  show_states: true
  colorize_states: true
yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    max: 60
    min: 0
  - id: degres
    opposite: true
    decimals: 1
    apex_config:
      tickAmount: 4
series:
  - entity: sensor.compteur_chauffage_pac_ext
    name: PAC Ext
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
  - entity: sensor.compteur_chauffage_pac_int
    name: PAC Int
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
    show:
      datalabels: total
  - entity: sensor.detecteur_mvt_air_temperature
    yaxis_id: degres
    name: Temp. Ext min
    group_by:
      func: min
      duration: 1d
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext moy
    yaxis_id: degres
    group_by:
      func: avg
      duration: 1d

Jeffodilo · Février 8, 2025, 4:00

Je viens juste de changer mes pinces sur la PAC donc j’ai des valeurs complètement fausse.
Pour le stack, j’ai trouvé ceci qui semble être bon

  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    align_to: 5
    min: ~0
    max: "|+1|"

+0, +1 … +5
Pour la date j’avais jamais fait attention, sur 1 graph j’ai comme toi et sur celui que je viens de faire une ne l’ai pas …

Gloup · Février 8, 2025, 4:08

Chez moi, ça veut rien savoir !
D’ailleurs, le label total, c’est n’imp aussi, il additionne les 5 courbes, c’est pas le stack, c’est kwh + degrés pour le moment

Ca fait peur mes valeurs, par rapport aux tiennes !

Jeffodilo · Février 8, 2025, 4:22

Ah bon c’est étrange.

type: custom:apexcharts-card
graph_span: 7d
stacked: true
span:
  end: day
header:
  show: true
  title: Analyse conso chauffage
  show_states: true
  colorize_states: true
yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    align_to: 5
    min: ~0
    max: "|+0|"

T’inquiète pour tes valeurs voici un graph plus réaliste mais un peu surestimé issu du cozytouch d’où les pinces pour le réel à venir. Les grosses consommation sont dû en parti à mes mises au point avec versatile, je galère pas mal à trouvé la bonne config . J’ai une maison récente bien isolée

Gloup · Février 8, 2025, 5:13

Bon, j’y suis arrivé (sauf l’échelle yaxis), mais y’a un truc que je ne pige pas sur le comment.

D’abord sur l’addition des choux et des carottes, de ce que je comprend c’est que l’attribut datalabels: total ne se fait que sur le stack, mais là c’était pas le cas.
J’ai donc déjà viré le

    show:
      datalabels: total

et j’ai rajouté ça dans les config apex

apex_config:
  plotOptions:
    bar:
      horizontal: false
      dataLabels:
        total:
          enabled: true

Ca me fait mes vrais totaux dans les carrés noirs.

Pour la date merdique dans le xaxis, j’ai pas bien compris j’ai remplacé mon graph_span: 7d par graph_span: 7d1. Totalement par hasard parce que je voulais voir avec 7 jours 1s, et c’est en enlevant le s pour effacer ce qui ne marchait pas que j’ai eu toutes mes dates…

Le dernier code

type: custom:apexcharts-card
graph_span: 7d1
stacked: true
span:
  end: day
  offset: "-1d"
apex_config:
  legend:
    show: false
  plotOptions:
    bar:
      horizontal: false
      dataLabels:
        total:
          enabled: true
header:
  show: true
  title: Analyse conso chauffage bas
  show_states: true
  colorize_states: true
yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    align_to: 5
    min: ~0
    max: ~60
  - id: degres
    opposite: true
    decimals: 1
    apex_config:
      tickAmount: 4
series:
  - entity: sensor.compteur_chauffage_pac_ext
    name: PAC Ext
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
    color: "#00b300"
  - entity: sensor.compteur_chauffage_pac_int
    name: PAC Int
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
      start_with_last: true
    stack_group: consoGrp1
    color: "#00b386"
  - entity: sensor.detecteur_mvt_air_temperature
    yaxis_id: degres
    name: Temp. Ext min
    group_by:
      func: min
      duration: 1d
      start_with_last: true
    color: rgb(52, 152, 219)
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext moy
    yaxis_id: degres
    group_by:
      func: avg
      duration: 1d
    color: "#9b59b6"
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext max
    yaxis_id: degres
    group_by:
      func: max
      duration: 1d
    color: "#e74c3c"
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5

Bon pour l’échelle, c’est vraiment bizzare. En auto ou "|+1|" ou ~30 il ne prend toujours la valeur max que d’une série, pas du stack. Par contre il place bien les totaux plus haut…

Edit: Visiblement je vais avoir du mal à trouver une solution !

github.com/RomRider/apexcharts-card

max auto or |+x| not working correctly with stacked columns

ouvert 10:50AM - 04 Dec 24 UTC

chrismaddahl

bug

**Checklist** - [X] I updated the card to the latest version available - [X] I… cleared the cache of my browser - [X] I verified that I'm really running the lastest version in my browser console - [X] I checked if there is another issue opened with the same problem **Describe the bug** I have multiple sensors displayed as stacked columns. For example the sum of one columns is 30kWh and the bottom column is 15kWh. the max value of the y-axis is then only at around 15kWh and the rest above is cut off. **Version of the card** Version: 2.1.2 **To Reproduce** This is the configuration I used: ```yaml type: custom:apexcharts-card apex_config: chart: height: 300px graph_span: 2d span: end: day stacked: true header: show: true title: Hausverbrauch letzte 24h show_states: true colorize_states: true now: show: true color: green yaxis: - id: one min: 0 max: 30 decimals: 1 apex_config: tickAmount: 10 series: - entity: sensor.hostname_wechselrichter_home_consumption_from_grid_day yaxis_id: one name: Netzbezug stack_group: a color: 3A506B type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h - entity: sensor.hostname_wechselrichter_home_consumption_from_pv_day yaxis_id: one name: Eigenverbrauch PV direkt stack_group: a color: FFC300 type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h - entity: sensor.hostname_wechselrichter_home_consumption_from_battery_day yaxis_id: one name: Eigenverbrauch Batterie stack_group: a color: 39D353 type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h - entity: sensor.hostname_wechselrichter_energy_to_grid_day yaxis_id: one name: Einspeisung stack_group: a color: D72638 type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h - entity: sensor.hostname_wechselrichter_battery_charge_from_pv_day name: Batterieladung stack_group: a color: 56CCF2 type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h - entity: sensor.enector_geladene_energie name: Wallbox stack_group: a color: 5555FF type: column stroke_width: 1 extend_to: now group_by: func: diff duration: 1h ``` **Screenshots** If applicable, add screenshots to help explain your problem. ![grafik](https://github.com/user-attachments/assets/67526377-760e-4504-9d15-e04b8470325f) ![grafik](https://github.com/user-attachments/assets/fd27c8ee-9e45-4bd2-95e2-4acde486a3f7) **Expected behavior** I expected the max value of the y-axis to be calculated from the sum of all columns **Desktop (please complete the following information):** - Browser [Firefox] - Version [133.0] **Additional context** Add any other context about the problem here.

Gloup · Février 8, 2025, 5:34

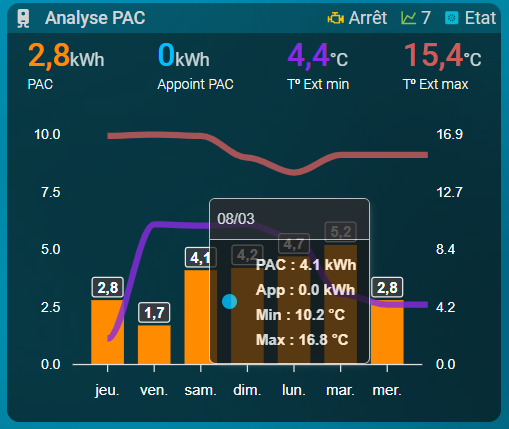

J’en ai meme profité pour mettre un tooltip un peu plus détaillé

Code

type: custom:apexcharts-card
graph_span: 7d1
stacked: true
span:
  end: day
  offset: "-1d"
apex_config:
  legend:
    show: false
  plotOptions:
    bar:
      horizontal: false
      dataLabels:
        total:
          enabled: true
  tooltip:
    shared: true
    intersect: false
    x:
      format: dd/MM
      show: true
    y:
      formatter: |
        EVAL: function(val1, { series, seriesIndex, dataPointIndex }) {
          return `Ext : ${series[0][dataPointIndex].toFixed(1)} kWh<br>` +
                 `Int : ${series[1][dataPointIndex].toFixed(1)} kWh<br>` +
                 `Min : ${series[2][dataPointIndex].toFixed(1)} °C<br>` +
                 `Moy : ${series[3][dataPointIndex].toFixed(1)} °C<br>` +
                 `Max : ${series[4][dataPointIndex].toFixed(1)} °C<br>`;
        }
      title:
        formatter: |
          EVAL: function(seriesName) {
            return ""
          }
header:
  show: true
  title: Analyse conso chauffage bas
  show_states: true
  colorize_states: true
yaxis:
  - id: conso
    decimals: 0
    apex_config:
      tickAmount: 4
    align_to: 5
    min: ~0
    max: "|+30|"
  - id: degres
    opposite: true
    decimals: 1
    apex_config:
      tickAmount: 4
series:
  - entity: sensor.compteur_chauffage_pac_ext
    name: PAC Ext
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
    stack_group: consoGrp1
    color: "#00b300"
  - entity: sensor.compteur_chauffage_pac_int
    name: PAC Int
    yaxis_id: conso
    type: column
    group_by:
      func: diff
      duration: 1d
      start_with_last: true
    stack_group: consoGrp1
    color: "#00b386"
  - entity: sensor.detecteur_mvt_air_temperature
    yaxis_id: degres
    name: Temp. Ext min
    group_by:
      func: min
      duration: 1d
      start_with_last: true
    color: rgb(52, 152, 219)
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext moy
    yaxis_id: degres
    group_by:
      func: avg
      duration: 1d
    color: "#9b59b6"
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5
  - entity: sensor.detecteur_mvt_air_temperature
    name: Temp. Ext max
    yaxis_id: degres
    group_by:
      func: max
      duration: 1d
    color: "#e74c3c"
    show:
      in_header: false
    opacity: 0.8
    stroke_width: 2.5
