Bonjour à tous,
Tout d’abord tous mes meilleurs vœux à tous.
Je viens de créer un nouveau post car je ne veux pas polluer ceux déjà créer que j’ai identifiés en cherchant par avance.
https://forum.hacf.fr/t/montage-sonoff-zbminil2-et-va-et-vient/56850/40
https://www.sigalou-domotique.fr/un-va-et-vient-zigbee-sans-neutre-et-sans-fil-supplementaire
Je crée également ce post car je suis une grosse buse en électricité et je voudrai avoir vos conseils et partager mes recherches et une recommandation faite par l’IA différente de ce que j’ai pu lire.
Loin de moi, au vu de mon niveau nullissime de vouloir faire le malin, mais juste avoir votre avis, et même savoir si ça peut être utile.
A noter que j’ai dit à l’IA que j’avais lu sur les forum que les recommandations sont de remplacer les interrupteurs à bascule par des interrupteur poussoir. L’IA m’a répondu que ce n’est pas indispensable et m’a proposé une solution.
Voir les deux explications ci-dessous avec interrupteur à bascule et avec interrupteurs poussoirs.
Désolé pour le long blabla mais je suis intéressé par l’avis des experts.
Merci pour vos avis. En espérant que ce soit utile
Proposition de l’IA avec interrupteurs à bascule :
Voici comment procéder étape par étape :
1. Identifier les deux boîtes
- Boîte A : Là où arrive la Phase (fil rouge permanent).
- Boîte B : Là où se trouve le Retour Lampe (fil orange ou violet qui va vers l’ampoule). C’est ici que vous placerez le module Sonoff.
2. Le câblage détaillé
L’idée est d’utiliser les deux fils navettes existants pour ramener la Phase vers le module et créer la boucle de commande.
Dans la Boîte A (Entrée Phase) :
- Connectez la Phase (Rouge) sur la borne
L(ouCommon) de votre premier interrupteur. - Connectez la Navette 1 sur l’une des sorties de l’interrupteur.
- Connectez la Navette 2 sur l’autre sortie de l’interrupteur. Ici, rien ne change visuellement, mais l’électricité va maintenant circuler alternativement dans la Navette 1 ou 2 selon la position de l’interrupteur.
Dans la Boîte B (Côté Lampe + Module) :
C’est là que tout se joue. Vous avez les deux navettes qui arrivent de la Boîte A et le fil qui part à la lampe.
- Phase du module : Prenez les deux navettes venant de la Boîte A et branchez-les ensemble sur la borne L In du Sonoff (utilisez un petit Wago si besoin pour les relier entre elles et au module).
- Pourquoi ? Ainsi, peu importe la position du premier interrupteur, le module reçoit toujours du courant.
- Sortie Lampe : Branchez le fil qui va à l’ampoule sur la borne L Out du Sonoff.
- La boucle de commande (S1 / S2) :
- Branchez un fil entre la borne S1 du Sonoff et la borne
L(Common) de votre deuxième interrupteur. - Branchez un fil entre la borne S2 du Sonoff et l’une des sorties de ce même interrupteur.
En résumé : comment ça marche ?
- Le premier interrupteur agit comme un sélecteur de file pour amener le courant au module.
- Le deuxième interrupteur agit comme un simple bouton qui ferme ou ouvre le circuit entre S1 et S2.
- Le Sonoff détecte tout changement (soit une coupure brève de courant sur L In, soit un changement d’état sur S1/S2) et bascule la lumière.
Astuce pour vos boîtes peu profondes
Puisque vous devez relier les deux navettes ensemble dans la boîte B pour alimenter le L In, utilisez un Wago 221-413 (3 entrées). Il est très plat. Vous y mettez :
- Navette 1
- Navette 2
- Un petit bout de fil souple qui va vers le
L Indu Sonoff.
L’astuce : La détection de micro-coupure
Le Sonoff ZMInil2 est conçu pour détecter ce qu’on appelle une impulsion de commutation sur son entrée d’alimentation.
- Le mouvement : Quand vous basculez l’interrupteur n°1, le contact mécanique « saute » d’une navette à l’autre.
- La micro-coupure : Pendant une fraction de milliseconde (le temps que la lamelle physique de l’interrupteur change de côté), le circuit est ouvert.
- L’intelligence du module : Le ZMInil2 possède un condensateur interne qui garde le module allumé pendant ce laps de temps minuscule, mais son électronique détecte cette micro-interruption de tension sur L In.
- L’action : Il interprète cette micro-coupure comme un ordre de changement d’état (« Toggle ») et inverse l’alimentation de L Out (votre ampoule).

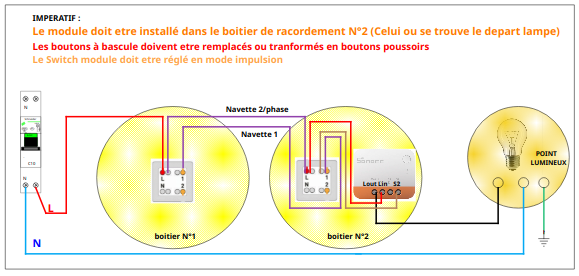

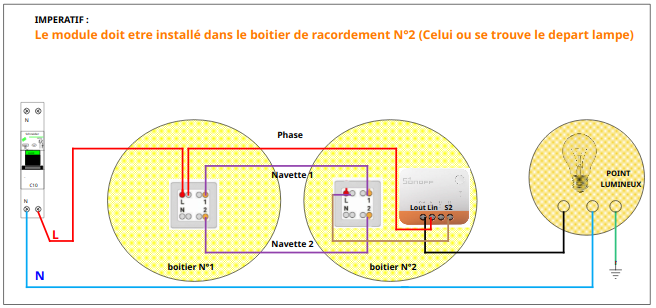

Schéma de principe du flux électrique
Résumé des branchements pour vos deux interrupteurs :
| Composant | Branchement | Rôle |
|---|---|---|
| Interrupteur 1 | Phase sur Commun + les 2 navettes en sorties. | Envoie la Phase au module et génère la micro-coupure. |
| Interrupteur 2 | Relié uniquement aux bornes S1 et S2 du Sonoff. | Agit comme un simple contact sec (basse tension). |
| Module Sonoff | Reçoit les 2 navettes sur L In et le retour lampe sur L Out. | Le « cerveau » qui décide d’allumer ou d’éteindre. |
Conseil pour l’installation
Pour que cela fonctionne parfaitement avec vos interrupteurs classiques (non poussoirs), une fois le module appairé dans Home Assistant (Zigbee2MQTT ou ZHA), vérifiez bien que le paramètre « Switch Type » est réglé sur « Edge » ou « Toggle ». Cela permet au module de comprendre qu’un changement de position (haut ou bas) égale une action, peu importe le sens.
Proposition de l’IA avec interrupteurs poussoirs :
Le principe simplifié
Puisque vous avez des poussoirs, nous allons utiliser vos deux fils navettes pour :
-
Amener le courant (Phase) au module pour qu’il ne s’éteigne jamais.
-
Ramener le signal du Poussoir 1 vers le module.
Étape 1 : Dans la Boîte A (L’arrivée du courant)
C’est ici que vous avez le fil rouge (Phase).
-
Wago de Phase : Prenez un Wago (3 entrées). Branchez-y :
-
Le fil Rouge (Phase venant du tableau).
-
La Navette 1 (pour envoyer la phase vers le module dans l’autre boîte).
-
Un petit fil court qui va sur la borne L de votre Poussoir 1.
-
-
Retour de commande : Branchez la Navette 2 sur la borne 1 de votre Poussoir 1.
Étape 2 : Dans la Boîte B (Le module + la lampe)
C’est ici que vous avez le fil orange/violet (Lampe) et les deux navettes qui arrivent.
-
Alimentation du Sonoff : Branchez la Navette 1 (qui apporte la phase) sur la borne L In.
-
Branchement de la Lampe : Branchez votre fil Retour Lampe sur la borne L Out.
-
Le signal de commande (S1 / S2) :
-
Sur la borne S1, branchez deux fils : la Navette 2 (venant de l’autre boîte) ET un petit fil allant sur la borne L de votre Poussoir 2.
-
Sur la borne S2, branchez un petit fil allant sur la borne 1 de votre Poussoir 2.
-

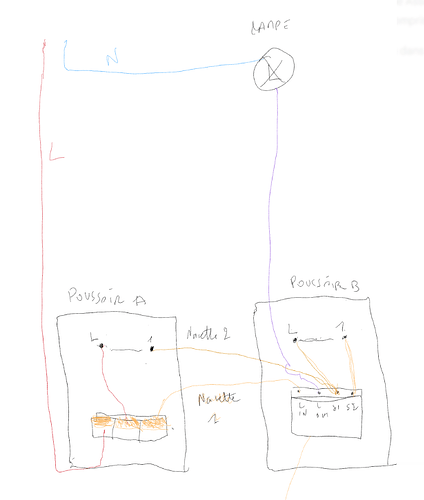

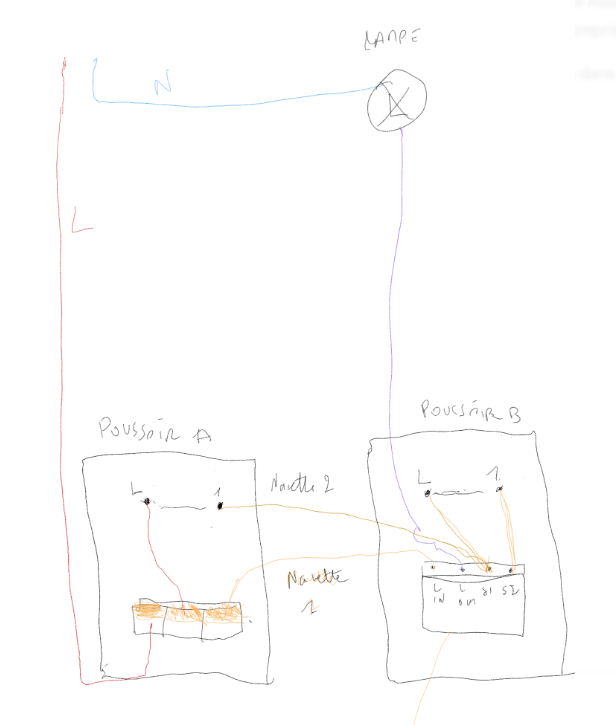

L’IA argumente que son dessin (utilisant S1 et S2) est plus « propre » pour de la domotique car :
-
Signal basse tension : La commande entre le module et vos poussoirs se fait en courant très faible.
-
Gain de place : Vous n’avez pas besoin de Phase sur le Poussoir B. Le câblage se fait directement entre le module et l’interrupteur avec seulement deux fils fins.
-
Standard Zigbee : C’est le montage le plus stable pour garantir que le module reste alimenté en permanence sur Lin sans jamais perdre sa connexion avec Home Assistant.
2. Le réglage dans Home Assistant (Crucial)
C’est ici que se fait la vraie différence. Pour que le module ne s’allume pas uniquement quand vous restez appuyé, vous devez modifier le paramètre suivant :
- Mode : Réglez sur « Pulse » (Impulsion) au lieu de « Edge ».
- Logique : Le module comprendra alors qu’une impulsion (appui + relâchement) = « Change l’état de la lampe ».
Désolé pour le long blabla mais je suis intéressé par l’avis des experts.
Merci à vous
Et je passe le reste… Laissé tombé l’IA, qui a encore moins d’intelligence que mon chat ! la moitié de ce qui est dit est faux.
