Centralisation de volets CPL et état

Bonjour à tous,

Mon problème

J’ai un petit souci avec l’automatisation de mes volets roulets. Malheureusement, j’ai une installation centralisée équipée de volets Legrand In-One (sic).

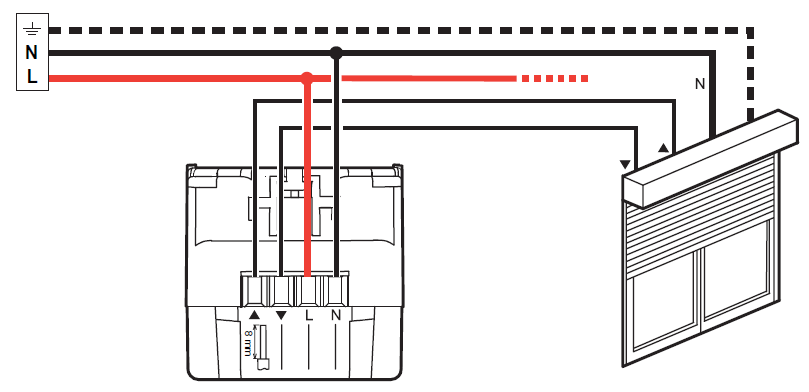

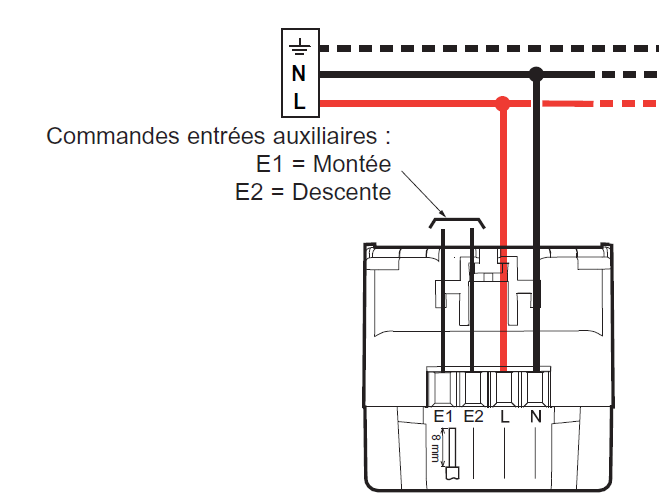

La centralisation est réalisée à partir d’un interrupteur qui pilote les volets en CPL (Legrand 770 24) :

Et les volets reçoivent le signal CPL :

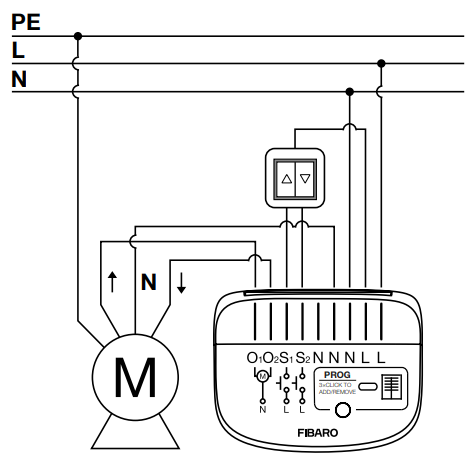

Avec une idée derrière la tête, j’ai acheté un module Fibaro FGR224, Z-Wave pour piloter cet centralisation :

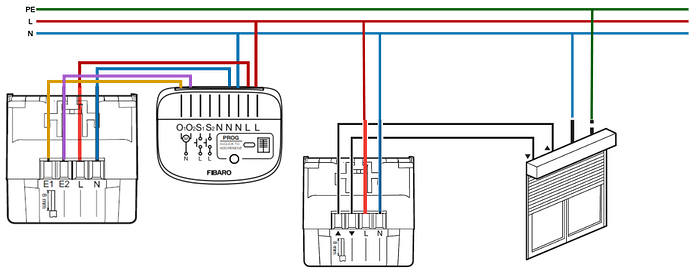

Plutôt que de câbler comme cela est recommandé, j’ai essayé ceci :

Vu que je n’ai pas de sorties sur mon interrupteur centralisé (E1 et E2 sont des entrées), je n’ai pas câblé S1 et S2 du module Fibaro.
En effet, ça reste l’interrupteur qui pilote les volets, et pas le module Fibaro.

Tout à l’air de fonctionner : j’arrive à piloter les volets depuis l’interrupteur mural et depuis HA.
Mais j’ai tout de même un problème : Dans HA, la position des volets est mémorisée en fonction de la dernière commande qui est passée : si c’est une commande de montée, alors seule la commande de descente est disponible :

05 - HA

Ça me pose un problème, parce que HA ne connait pas la position réelle de mes volets lorsque je les commande à l’interrupteur.
Y-a-t’il un moyen d’avoir les 2 commandes disponibles ?

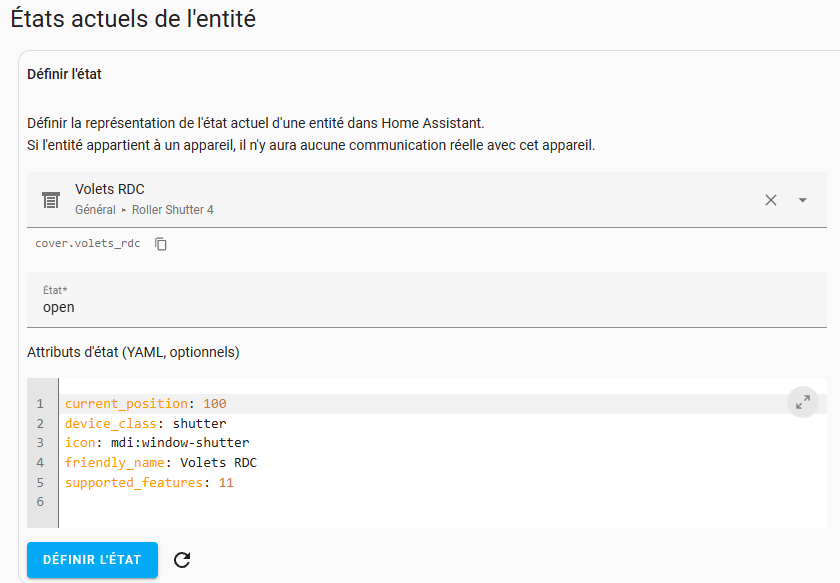

Sinon, j’ai vu qu’on pouvait forcer l’état d’une entité dans Outils de développement > Etats. Je pensais utiliser cette fonction pour définir un état avant de lancer la commande. (Exemple : définir un état fermé avant de demander une montée.)

Malheureusement, je débute et je ne sais absolument pas comment faire.
Quelqu’un pour m’aider ?

Merci à vous.
