Je viens vous présenter une carte pour calibrer et régler facilement un LD2450. Et sans plus tarder, entrons dans le vif du sujet :

Le problème

Mon LD2450 a perdu toutes ses zones de détection suite à une mise à jour. J'ai dû tout reconfigurer... et là, c'est le drame

Configurer un radar LD2450 via les entités brutes d'ESPHome, c'est :

Des sliders en millimètres (essayez de visualiser mentalement "X=2380, Width=2340"...)
Aucun retour visuel : impossible de savoir si votre zone couvre le canapé ou le mur d'à côté
Un aller-retour infernal entre l'interface HA et la pièce physique pour vérifier "est-ce que ça détecte là ?"

Je n'ai jamais vraiment trouvé de carte qui me convienne sur les forums. @freetronic a partagé récemment une carte sympa pour le LD2410, mais rien que de penser à aller explorer son code .

Le challenge de faire ma propre carte pendant mes vacances était lancé !

Mon besoin était simple : une carte qui me permette de VOIR mes zones en temps réel pendant que je les ajuste, comme un vrai outil de calibration visuelle intégré à mon dashboard.

La solution : une carte tout-en-un

Tous vos radars sur une seule carte

Plutôt que d'avoir un tableau de bord à rallonge, la carte est entièrement articulée autour d'un simple input_select (contenant la liste de vos radars LD2450). Ce menu déroulant permet de basculer instantanément d'un capteur à un autre (Salon, Cuisine, Couloir...). Toute l'interface se recharge magiquement avec les paramètres et les entités spécifiques de l'appareil sélectionné !

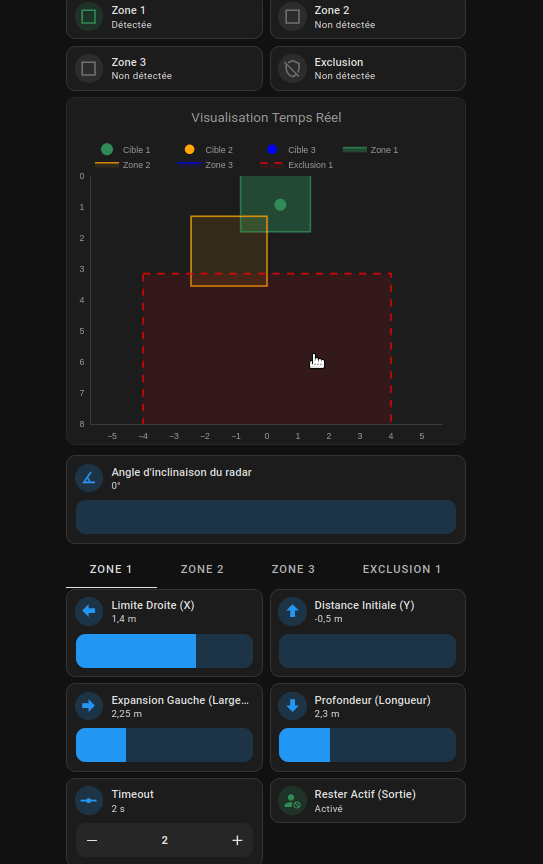

Construisez vos zones sur-mesure (et sans effort)

Finis les fastidieux allers-retours dans la pièce pour tester votre configuration !

ld2450_creation_zones

Ajustement en direct : Les curseurs en bas de carte (Limite Droite, Distance, Largeur, Profondeur) redessinent vos zones géométriques en temps réel sur la carte.
Configuration en mètres : Tous les réglages se font en mètres (-4 m à +4 m) pour plus de sens (finis les millimètres incompréhensibles).
Support de l'inclinaison : Votre capteur n'est pas posé bien droit ? Un curseur d'Angle compense dynamiquement tout le calcul trigonométrique de l'affichage.

Visualisez vos cibles en temps réel

Testez dynamiquement l'occupation de vos zones avec validation visuelle instantanée.

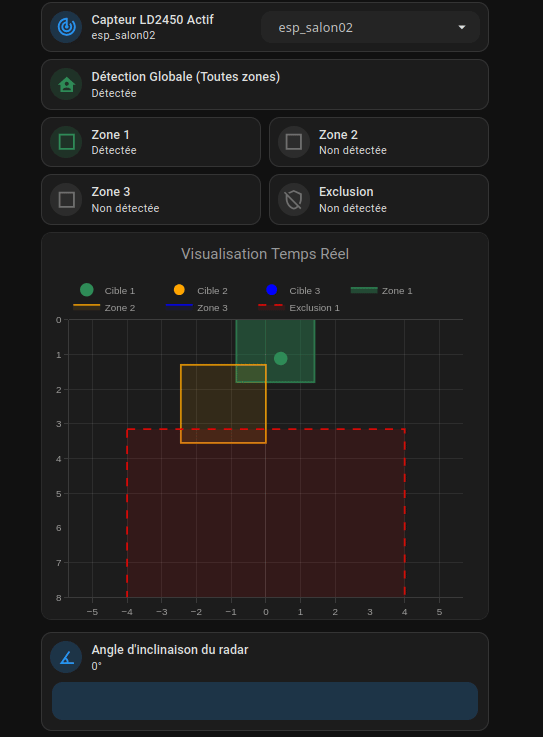

ld2450_passages_zones

Suivi 2D précis : Les cibles (personnes) se déplacent en direct sur le plan quadrillé.
Réactivité lumineuse : Dès qu'une cible pénètre dans les limites d'une zone, celle-ci s'illumine instantanément. C'est l'outil parfait pour vérifier vos bordures et éviter les déclenchements parasites.

Configuration & Code

Prérequis (HACS)

Pour faire fonctionner cette carte, vous aurez besoin des modules suivants :

Mushroom Cards (pour l'interface de contrôle)
Plotly Graph Card (pour le rendu radar interactif)
Config Template Card (pour la sélection dynamique du capteur)
Stack In Card & Tabbed Card (pour la mise en page propre)

Code YAML de la carte

type: vertical-stack
cards:
  - type: custom:config-template-card
    entities:
      - input_select.liste_esp_ld2450
      - >-
        ${ states['input_select.liste_esp_ld2450'] ? 'binary_sensor.' +
        states['input_select.liste_esp_ld2450'].state + '_radar_any_presence' :
        'sun.sun' }
      - >-
        ${ states['input_select.liste_esp_ld2450'] ? 'binary_sensor.' +
        states['input_select.liste_esp_ld2450'].state + '_radar_zone1_presence' :
        'sun.sun' }
      - >-
        ${ states['input_select.liste_esp_ld2450'] ? 'binary_sensor.' +
        states['input_select.liste_esp_ld2450'].state + '_radar_zone2_presence' :
        'sun.sun' }
      - >-
        ${ states['input_select.liste_esp_ld2450'] ? 'binary_sensor.' +
        states['input_select.liste_esp_ld2450'].state + '_radar_zone3_presence' :
        'sun.sun' }
      - >-
        ${ states['input_select.liste_esp_ld2450'] ? 'binary_sensor.' +
        states['input_select.liste_esp_ld2450'].state + '_radar_zout1_presence' :
        'sun.sun' }
    variables:
      esp: >-
        states['input_select.liste_esp_ld2450'] ?
        states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
    card:
      type: vertical-stack
      cards:
        - type: custom:mushroom-select-card
          entity: input_select.liste_esp_ld2450
          name: Capteur LD2450 Actif
          icon: mdi:radar
          layout: horizontal
        - type: custom:mushroom-entity-card
          entity: ${ 'binary_sensor.' + esp + '_radar_any_presence' }
          name: Détection Globale (Toutes zones)
          icon: mdi:home-account
          icon_color: >-
            ${ states['binary_sensor.' + esp + '_radar_any_presence'].state ===
            'on' ? '#2E8B57' : 'disabled' }
          layout: horizontal
        - type: grid
          columns: 2
          square: false
          cards:
            - type: custom:mushroom-entity-card
              entity: ${ 'binary_sensor.' + esp + '_radar_zone1_presence' }
              name: Zone 1
              icon: mdi:square-outline
              icon_color: >-
                ${ states['binary_sensor.' + esp +
                '_radar_zone1_presence']?.state === 'on' ? '#2E8B57' :
                'disabled' }
            - type: custom:mushroom-entity-card
              entity: ${ 'binary_sensor.' + esp + '_radar_zone2_presence' }
              name: Zone 2
              icon: mdi:square-outline
              icon_color: >-
                ${ states['binary_sensor.' + esp +
                '_radar_zone2_presence']?.state === 'on' ? '#2E8B57' :
                'disabled' }
            - type: custom:mushroom-entity-card
              entity: ${ 'binary_sensor.' + esp + '_radar_zone3_presence' }
              name: Zone 3
              icon: mdi:square-outline
              icon_color: >-
                ${ states['binary_sensor.' + esp +
                '_radar_zone3_presence']?.state === 'on' ? '#2E8B57' :
                'disabled' }
            - type: custom:mushroom-entity-card
              entity: ${ 'binary_sensor.' + esp + '_radar_zout1_presence' }
              name: Exclusion
              icon: mdi:shield-off-outline
              icon_color: >-
                ${ states['binary_sensor.' + esp +
                '_radar_zout1_presence']?.state === 'on' ? '#2E8B57' :
                'disabled' }
  - type: custom:plotly-graph
    title: Visualisation Temps Réel
    refresh_interval: 1
    hours_to_show: current_day
    ha_theme: true
    layout:
      height: 400
      margin:
        l: 30
        r: 30
        t: 30
        b: 30
      xaxis:
        type: number
        range:
          - -4
          - 4
        dtick: 1
        gridcolor: RGBA(200,200,200,0.1)
        zerolinecolor: RGBA(200,200,200,0.2)
        fixedrange: true
      yaxis:
        type: number
        range:
          - 8
          - 0
        dtick: 1
        gridcolor: RGBA(200,200,200,0.1)
        zerolinecolor: RGBA(200,200,200,0.2)
        fixedrange: true
        scaleanchor: x
        scaleratio: 1
    entities:
      - entity: ""
        name: Cible 1
        mode: markers
        marker:
          size: 15
          color: "#2E8B57"
          symbol: circle
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target1_x']?.state?.replace(',', '.') || 0) ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target1_y']?.state?.replace(',', '.') || 0) ];
          }
      - entity: ""
        name: Cible 2
        mode: markers
        marker:
          size: 12
          color: orange
          symbol: circle
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target2_x']?.state?.replace(',', '.') || 0) ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target2_y']?.state?.replace(',', '.') || 0) ];
          }
      - entity: ""
        name: Cible 3
        mode: markers
        marker:
          size: 12
          color: blue
          symbol: circle
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target3_x']?.state?.replace(',', '.') || 0) ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            return [ Number(hass.states['sensor.'+esp+'_radar_target3_y']?.state?.replace(',', '.') || 0) ];
          }
      - entity: ""
        name: Zone 1
        mode: lines
        fill: toself
        fillcolor: >-
          $ex hass.states['binary_sensor.' +
          (hass.states['input_select.liste_esp_ld2450'] ?
          hass.states['input_select.liste_esp_ld2450'].state : 'esp_salon02') +
          '_radar_zone1_presence'].state === 'on' ? 'RGBA(46,139,87,0.4)' :
          'RGBA(46,139,87,0.1)'
        line:
          color: RGBA(46,139,87,0.8)
          width: 2
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zx = Number(hass.states['number.'+esp+'_radar_zone1_x']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone1_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone1_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) - 90) * Math.PI / 180;
            return [ zx, zx - zw * Math.cos(angle), zx - zw * Math.cos(angle) + zh * Math.cos(angle90), zx + zh * Math.cos(angle90), zx ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zy = Number(hass.states['number.'+esp+'_radar_zone1_y']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone1_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone1_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) + 90) * Math.PI / 180;
            return [ zy, zy + zw * Math.sin(angle), zy + zw * Math.sin(angle) + zh * Math.sin(angle90), zy + zh * Math.sin(angle90), zy ];
          }
      - entity: ""
        name: Zone 2
        mode: lines
        fill: toself
        fillcolor: >-
          $ex hass.states['binary_sensor.' +
          (hass.states['input_select.liste_esp_ld2450'] ?
          hass.states['input_select.liste_esp_ld2450'].state : 'esp_salon02') +
          '_radar_zone2_presence'].state === 'on' ? 'RGBA(255,165,0,0.4)' :
          'RGBA(255,165,0,0.1)'
        line:
          color: RGBA(255,165,0,0.8)
          width: 2
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zx = Number(hass.states['number.'+esp+'_radar_zone2_x']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone2_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone2_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) - 90) * Math.PI / 180;
            return [ zx, zx - zw * Math.cos(angle), zx - zw * Math.cos(angle) + zh * Math.cos(angle90), zx + zh * Math.cos(angle90), zx ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zy = Number(hass.states['number.'+esp+'_radar_zone2_y']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone2_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone2_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) + 90) * Math.PI / 180;
            return [ zy, zy + zw * Math.sin(angle), zy + zw * Math.sin(angle) + zh * Math.sin(angle90), zy + zh * Math.sin(angle90), zy ];
          }
      - entity: ""
        name: Zone 3
        mode: lines
        fill: toself
        fillcolor: >-
          $ex hass.states['binary_sensor.' +
          (hass.states['input_select.liste_esp_ld2450'] ?
          hass.states['input_select.liste_esp_ld2450'].state : 'esp_salon02') +
          '_radar_zone3_presence'].state === 'on' ? 'RGBA(0,0,255,0.4)' :
          'RGBA(0,0,255,0.1)'
        line:
          color: RGBA(0,0,255,0.8)
          width: 2
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zx = Number(hass.states['number.'+esp+'_radar_zone3_x']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone3_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone3_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) - 90) * Math.PI / 180;
            return [ zx, zx - zw * Math.cos(angle), zx - zw * Math.cos(angle) + zh * Math.cos(angle90), zx + zh * Math.cos(angle90), zx ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zy = Number(hass.states['number.'+esp+'_radar_zone3_y']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zone3_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zone3_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) + 90) * Math.PI / 180;
            return [ zy, zy + zw * Math.sin(angle), zy + zw * Math.sin(angle) + zh * Math.sin(angle90), zy + zh * Math.sin(angle90), zy ];
          }
      - entity: ""
        name: Exclusion 1
        mode: lines
        fill: toself
        fillcolor: >-
          $ex hass.states['binary_sensor.' +
          (hass.states['input_select.liste_esp_ld2450'] ?
          hass.states['input_select.liste_esp_ld2450'].state : 'esp_salon02') +
          '_radar_zout1_presence'].state === 'on' ? 'RGBA(255,0,0,0.4)' :
          'RGBA(255,0,0,0.1)'
        line:
          color: RGBA(255,0,0,0.8)
          width: 2
          dash: dash
        x: |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zx = Number(hass.states['number.'+esp+'_radar_zout1_x']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zout1_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zout1_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) - 90) * Math.PI / 180;
            return [ zx, zx - zw * Math.cos(angle), zx - zw * Math.cos(angle) + zh * Math.cos(angle90), zx + zh * Math.cos(angle90), zx ];
          }
        "y": |
          $fn ({hass}) => {
            let esp = hass.states['input_select.liste_esp_ld2450']?.state || 'esp_salon02';
            let zy = Number(hass.states['number.'+esp+'_radar_zout1_y']?.state?.replace(',', '.') || 0);
            let zw = Number(hass.states['number.'+esp+'_radar_zout1_width']?.state?.replace(',', '.') || 0);
            let zh = Number(hass.states['number.'+esp+'_radar_zout1_height']?.state?.replace(',', '.') || 0);
            let angle = Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) * Math.PI / 180;
            let angle90 = (Number(hass.states['number.'+esp+'_radar_angle']?.state?.replace(',', '.') || 0) + 90) * Math.PI / 180;
            return [ zy, zy + zw * Math.sin(angle), zy + zw * Math.sin(angle) + zh * Math.sin(angle90), zy + zh * Math.sin(angle90), zy ];
          }
  - type: vertical-stack
    cards:
      - type: custom:config-template-card
        entities:
          - input_select.liste_esp_ld2450
          - >-
            ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_angle' : 'sun.sun' }
        variables:
          esp: >-
            states['input_select.liste_esp_ld2450'] ? states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
        card:
          type: custom:mushroom-number-card
          entity: ${ 'number.' + esp + '_radar_angle' }
          name: Angle d'inclinaison du radar
          icon: mdi:angle-acute
      - type: custom:tabbed-card
        tabs:
          - attributes:
              label: Zone 1
            card:
              type: custom:config-template-card
              entities:
                - input_select.liste_esp_ld2450
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone1_x' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone1_y' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone1_width' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone1_height' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone1_timeout' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'switch.' + states['input_select.liste_esp_ld2450'].state + '_radar_target_must_leave_zone1' : 'sun.sun' }
              variables:
                esp: >-
                  states['input_select.liste_esp_ld2450'] ? states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
              card:
                type: grid
                columns: 2
                square: false
                cards:
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone1_x' }
                    name: Limite Droite (X)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone1_y' }
                    name: Distance Initiale (Y)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone1_width' }
                    name: Expansion Gauche (Largeur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone1_height' }
                    name: Profondeur (Longueur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone1_timeout' }
                    name: Timeout
                    display_mode: buttons
                  - type: custom:mushroom-entity-card
                    entity: ${ 'switch.' + esp + '_radar_target_must_leave_zone1' }
                    name: Rester Actif (Sortie)
                    icon: mdi:account-cancel
                    icon_color: >-
                      ${ states['switch.' + esp + '_radar_target_must_leave_zone1']?.state === 'on' ? '#2E8B57' : 'disabled' }
                    tap_action:
                      action: toggle
          - attributes:
              label: Zone 2
            card:
              type: custom:config-template-card
              entities:
                - input_select.liste_esp_ld2450
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone2_x' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone2_y' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone2_width' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone2_height' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone2_timeout' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'switch.' + states['input_select.liste_esp_ld2450'].state + '_radar_target_must_leave_zone2' : 'sun.sun' }
              variables:
                esp: >-
                  states['input_select.liste_esp_ld2450'] ? states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
              card:
                type: grid
                columns: 2
                square: false
                cards:
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone2_x' }
                    name: Limite Droite (X)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone2_y' }
                    name: Distance Initiale (Y)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone2_width' }
                    name: Expansion Gauche (Largeur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone2_height' }
                    name: Profondeur (Longueur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone2_timeout' }
                    name: Timeout
                    display_mode: buttons
                  - type: custom:mushroom-entity-card
                    entity: ${ 'switch.' + esp + '_radar_target_must_leave_zone2' }
                    name: Rester Actif (Sortie)
                    icon: mdi:account-cancel
                    icon_color: >-
                      ${ states['switch.' + esp + '_radar_target_must_leave_zone2']?.state === 'on' ? '#2E8B57' : 'disabled' }
                    tap_action:
                      action: toggle
          - attributes:
              label: Zone 3
            card:
              type: custom:config-template-card
              entities:
                - input_select.liste_esp_ld2450
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone3_x' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone3_y' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone3_width' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone3_height' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zone3_timeout' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'switch.' + states['input_select.liste_esp_ld2450'].state + '_radar_target_must_leave_zone3' : 'sun.sun' }
              variables:
                esp: >-
                  states['input_select.liste_esp_ld2450'] ? states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
              card:
                type: grid
                columns: 2
                square: false
                cards:
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone3_x' }
                    name: Limite Droite (X)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone3_y' }
                    name: Distance Initiale (Y)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone3_width' }
                    name: Expansion Gauche (Largeur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone3_height' }
                    name: Profondeur (Longueur)
                  - type: custom:mushroom-number-card
                    entity: ${ 'number.' + esp + '_radar_zone3_timeout' }
                    name: Timeout
                    display_mode: buttons
                  - type: custom:mushroom-entity-card
                    entity: ${ 'switch.' + esp + '_radar_target_must_leave_zone3' }
                    name: Rester Actif (Sortie)
                    icon: mdi:account-cancel
                    icon_color: >-
                      ${ states['switch.' + esp + '_radar_target_must_leave_zone3']?.state === 'on' ? '#2E8B57' : 'disabled' }
                    tap_action:
                      action: toggle
          - attributes:
              label: Exclusion 1
            card:
              type: custom:config-template-card
              entities:
                - input_select.liste_esp_ld2450
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'switch.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_enable' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_x' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_y' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_width' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_height' : 'sun.sun' }
                - >-
                  ${ states['input_select.liste_esp_ld2450'] ? 'number.' + states['input_select.liste_esp_ld2450'].state + '_radar_zout1_timeout' : 'sun.sun' }
              variables:
                esp: >-
                  states['input_select.liste_esp_ld2450'] ? states['input_select.liste_esp_ld2450'].state : 'esp_salon02'
              card:
                type: vertical-stack
                cards:
                  - type: custom:mushroom-entity-card
                    entity: ${ 'switch.' + esp + '_radar_zout1_enable' }
                    name: Activer Exclusion
                    icon_color: >-
                      ${ states['switch.' + esp + '_radar_zout1_enable']?.state === 'on' ? '#2E8B57' : 'disabled' }
                    tap_action:
                      action: toggle
                  - type: grid
                    columns: 2
                    square: false
                    cards:
                      - type: custom:mushroom-number-card
                        entity: ${ 'number.' + esp + '_radar_zout1_x' }
                        name: Limite Droite (X)
                      - type: custom:mushroom-number-card
                        entity: ${ 'number.' + esp + '_radar_zout1_y' }
                        name: Distance Initiale (Y)
                      - type: custom:mushroom-number-card
                        entity: ${ 'number.' + esp + '_radar_zout1_width' }
                        name: Expansion Gauche (Largeur)
                      - type: custom:mushroom-number-card
                        entity: ${ 'number.' + esp + '_radar_zout1_height' }
                        name: Profondeur (Longueur)
                      - type: custom:mushroom-number-card
                        entity: ${ 'number.' + esp + '_radar_zout1_timeout' }
                        name: Timeout
                        display_mode: buttons

Code Source & GitHub

Pour ne pas surcharger ce post avec d'interminables détails techniques (l'explication du code Javascript de la carte Plotly, ou nos modifications apportées au code ESPHome)... j'ai tout centralisé et documenté pas-à-pas sur GitHub.

Vous y trouverez les prérequis, le firmware .ld2450.yaml adapté, et la fameuse carte à copier-coller :

Découvrir le projet et la carte sur GitHub

NB (Concours Dashboard) : Comme il ne fallait choisir qu'une seule carte pour la participation au concours, j'ai sélectionné le LD2450. Mais pour info, sachez qu'un travail en cours est actuellement mené pour décliner cette exacte même philosophie d'interface de calibration (visuelle et multi-ESP) sur le LD2410. Le chantier est visible sur le dépôt global ha-ld24xx-radars si les curieux veulent déjà y jeter un œil !

freetronic · Avril 13, 2026, 4:41

Hello,

ce ne sont que quelques lignes de code du coup faudra que j’upgarde mon template pour ajouté l’input select, aucune idée de pourquoi je n’y avait pas pensé, mais c’est tellement logique … le template avait dû cramer quelques neurones au passage

cdt

Bob · Avril 29, 2026, 3:05

Bonjour @Gael, @freetronic
J’utilise actuellement un LD2410, j’ai des LD2450 en attente donc cette carte m’intéresse beaucoup.
Si au passage vous aviez trouvé un boîtier à imprimer en 3D, ESP32 30 pins + LD2450 / LD2410, je prends aussi

Bob

freetronic · Avril 29, 2026, 3:36

Hello,

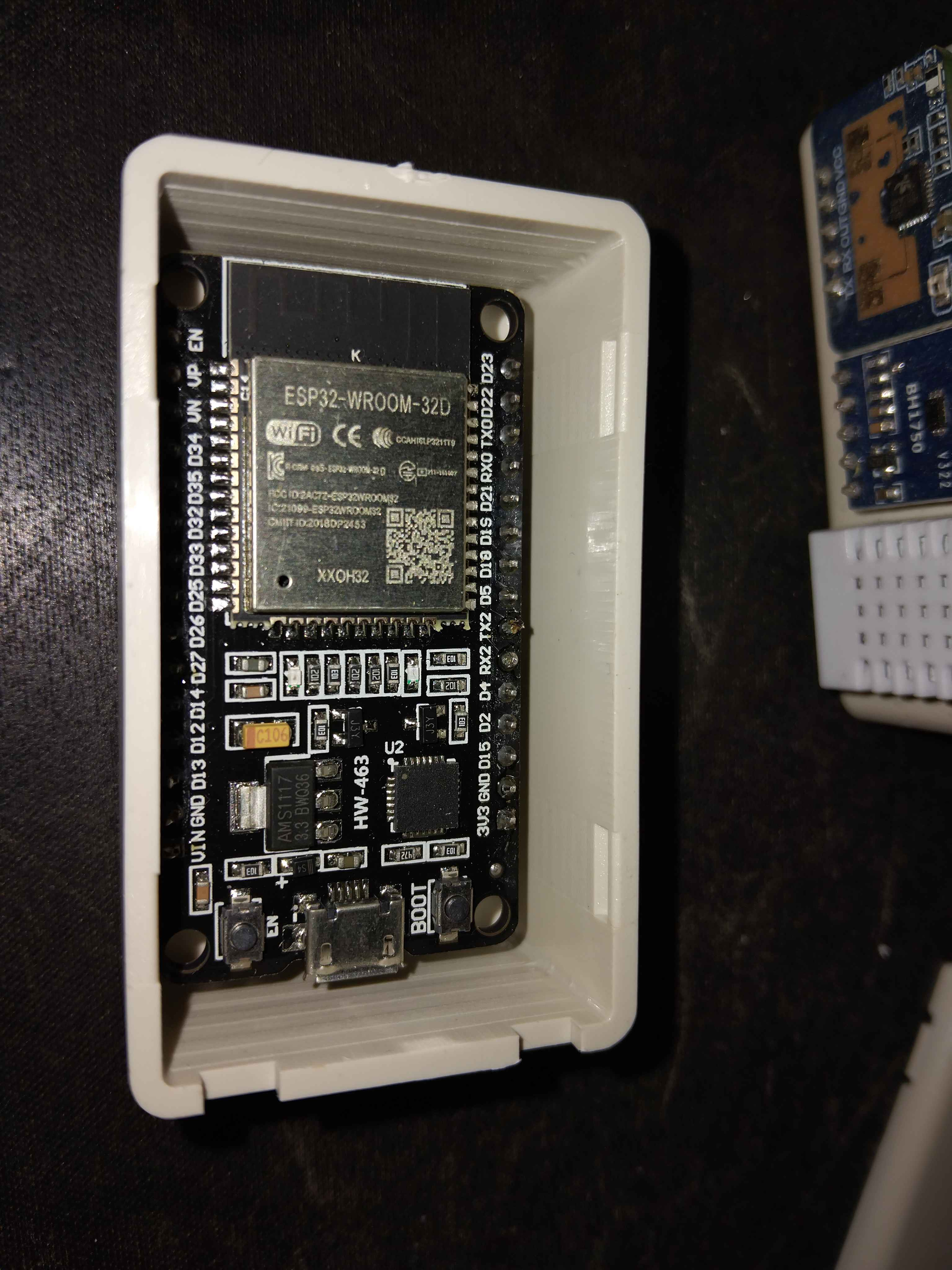

J’en avais fait, mon seul conseil, n’utilise pas de PLA, au final j’ai acheté des boitiers apacher

Sinon c’est la carte de @Gael même si j’ai insufflé l’idée avec mes template streamline de la mort

cdt

Bob · Avril 29, 2026, 3:53

Salut @freetronic
je n’utilise que du CR-PETG.
Et tes boîtiers à pas cher tu les trouves où ?
Je trouves des sources pour mettre tous ça en boîtier mais pas pour des 30 pins, sinon je prendrai des ESP de petite petite taille style, C, D1 MINI.

Merci
Bob

freetronic · Avril 29, 2026, 4:10

Re,

C’était sur ali, mais je n’ai pas la ref en tête, tout dépend des capteurs que tu utilises et de l’intégration que tu veux obtenir ( attention à la chauffe et aux perturbations électromagnétiques si les capteurs sont trop proches, attention si un capteur de température est utilisé trop proche, il faudra utiliser l’offset pour le calibrer

je reviens vers toi si je retrouve la ref

cdt

Edit ça va être compliqué je n’ai rien dans mon historique de commande …

Gael · Avril 29, 2026, 5:52

j’ai pas d’imprimante 3D encore, donc non, moi j’ai des fils partout et je m’en fou

freetronic · Avril 30, 2026, 10:48

Re,

ça devait être ça ou s’en approchant https://fr.aliexpress.com/item/1005008293099350.html?spm=a2g0o.productlist.main.14.49fc34d34ZC4Jw&algo_pvid=71e87d65-4f93-4a6d-b787-e73145bd4e8e&algo_exp_id=71e87d65-4f93-4a6d-b787-e73145bd4e8e-4&pdp_ext_f={« order »%3A"54"%2C"eval"%3A"1"%2C"fromPage"%3A"search"}&pdp_npi=6%40dis!EUR!1.37!1.37!!!10.69!10.69!%40211b819117775458474707432e1d6a!12000044514590029!sea!FR!7988737945!ABX!1!0!n_tag%3A-29910%3Bd%3Acd787b8%3Bm03_new_user%3A-29895&curPageLogUid=pH0w1V95xSsX&utparam-url=scene%3Asearch|query_from%3A|x_object_id%3A1005008293099350|_p_origin_prod%3A

c’est la même taille en tout cas 61x36x25mm

cdt

split · Avril 30, 2026, 2:23

@Gael
si besoin, je peux imprimer en PETG

et bravo pour la carte, même si je n’en ai pas l’usage

ZaSeb · Mai 10, 2026, 12:56

Merci, merci, merci @Gael pour cette carte !!!

Une dizaine de jours que je me suis lancé dans l’esp + LD2450 et quel plaisir de tomber sur ta carte.

Elle rend la configuration des zones tellement plus simple. C’est exactement ce que je cherchais.

Encore merci pour le travail et le partage.

Gael · Mai 10, 2026, 7:52

Merci pour ton retour, content que ca puisse t’aider, c’etait le but
