Connecter en wifi un telerupteur LEGRAND 49107

Entraide Home Assistant
1

IMG_1312
IMG_13121364×2425 1.17 MB

IMG_1332
IMG_13321920×3413 2.71 MB

IMG_1333
IMG_13331920×3413 3.38 MB

IMG_1334
IMG_13341920×3413 2.85 MB

IMG_1346
IMG_13461177×1218 226 KB

Bonjour à tous,

Voici mon petit soucis, j’ai un telerupteur LEGRAND 49107 à l’étage dans une boîte de distribution ( mon tableau électrique est en bas )

Je voudrais le rendre connecté en wifi uniquement pas de zigbee mais garder mes bouton poussoir d’origine fonctionnel en plus de commandé le luminaire avec la voix.

Voici mon installation :

  • une lampe avec fil bleu et noir
  • Un BP avec fil noir et rouge
  • Un BP avec fil noir et bleu
  • Un BP avec fil marron rouge
  • Telerupteur avec sur A1 noir et marron
    A2 bleu
    1 noir
    2 rouge

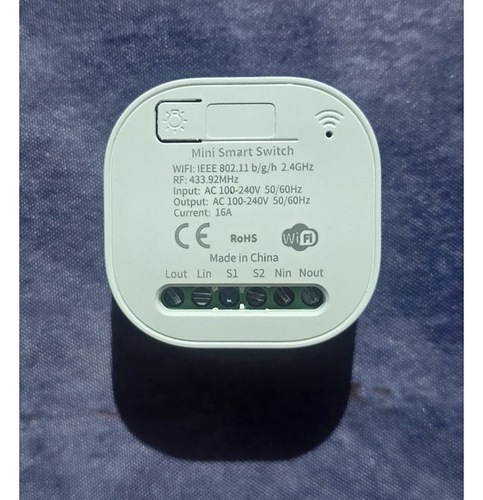

Je voudrais si possible mettre un module qui me reste que j’ai mit déjà ailleurs c’est un DIY Smart Switch

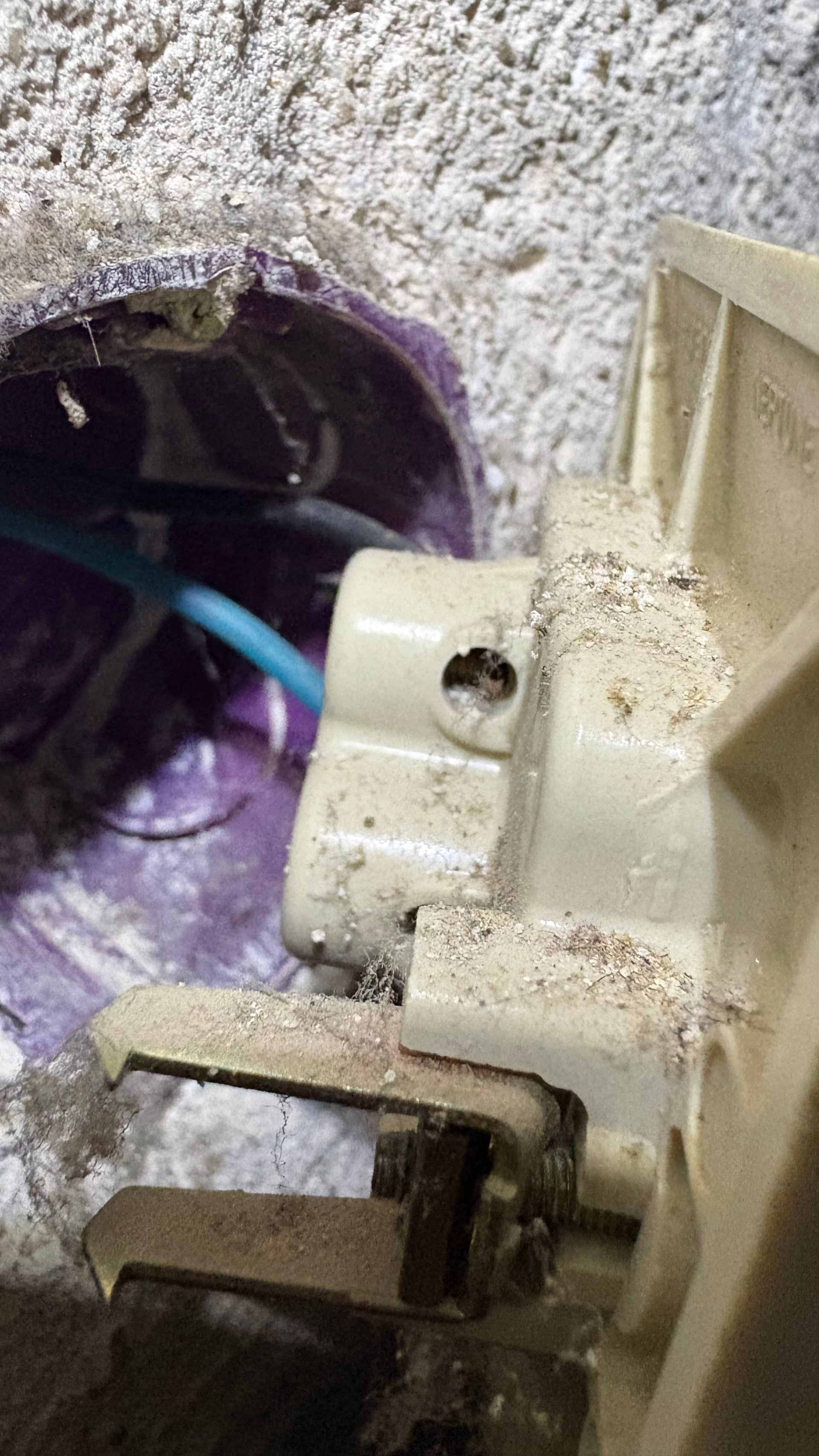

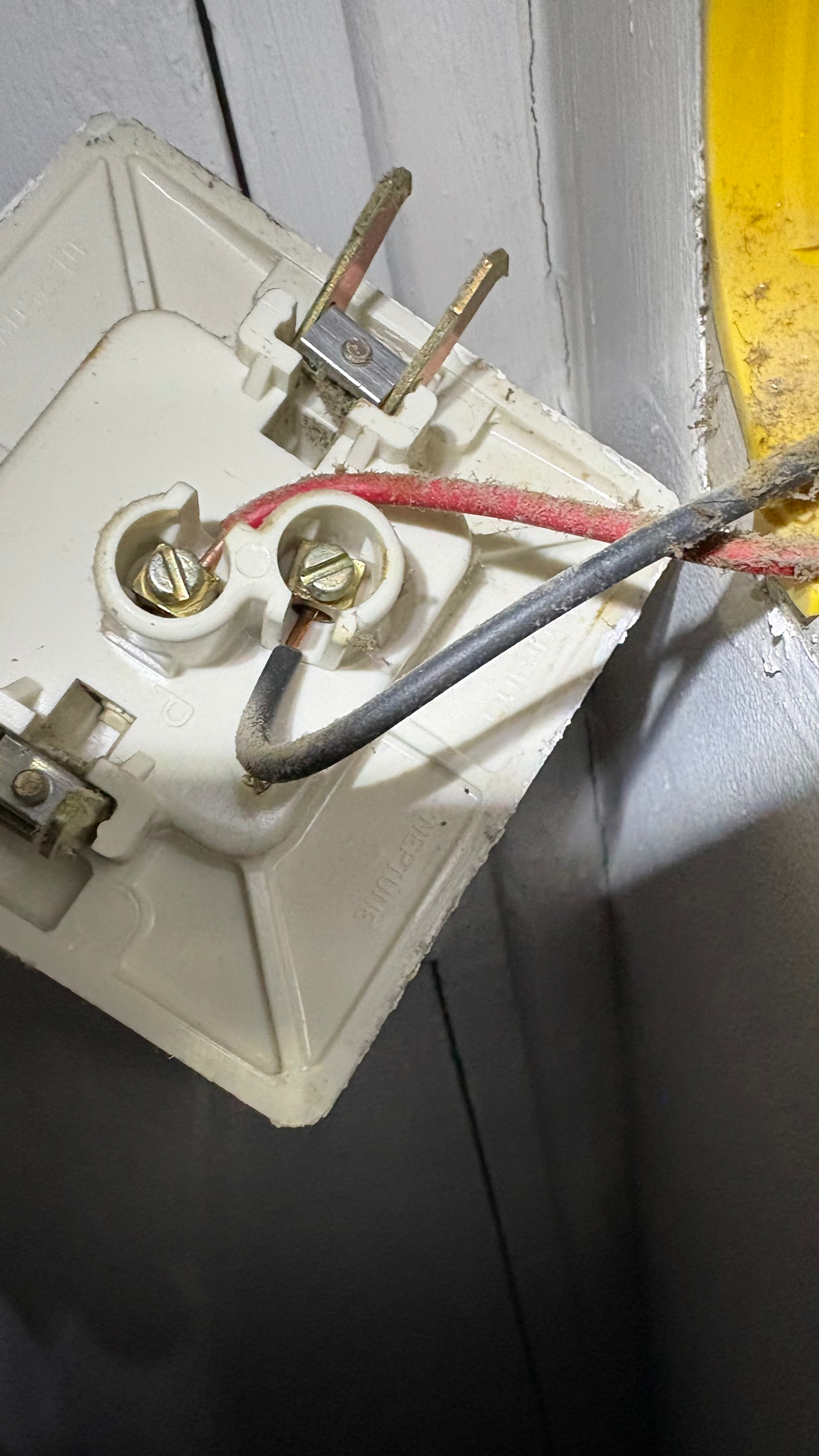

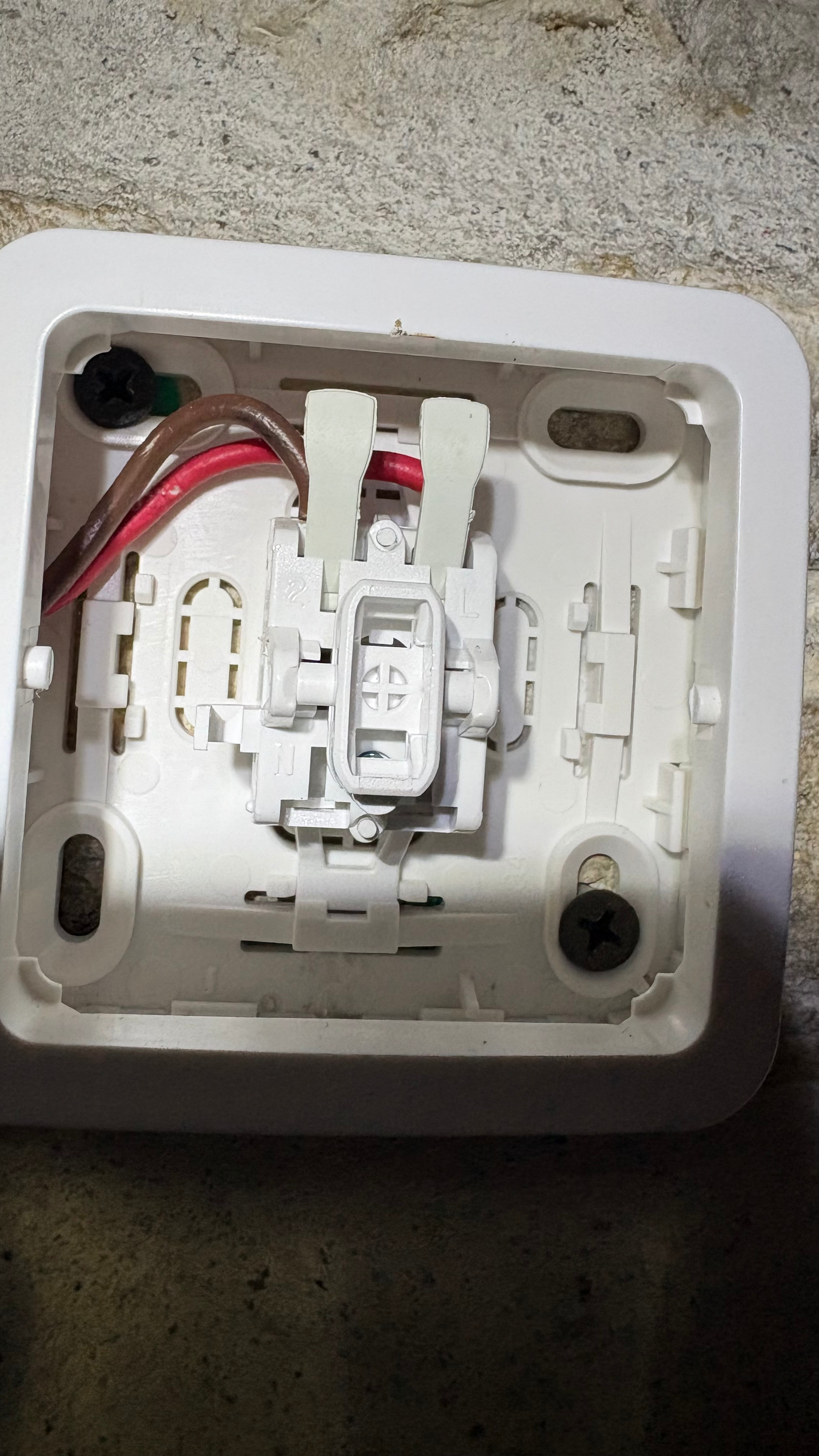

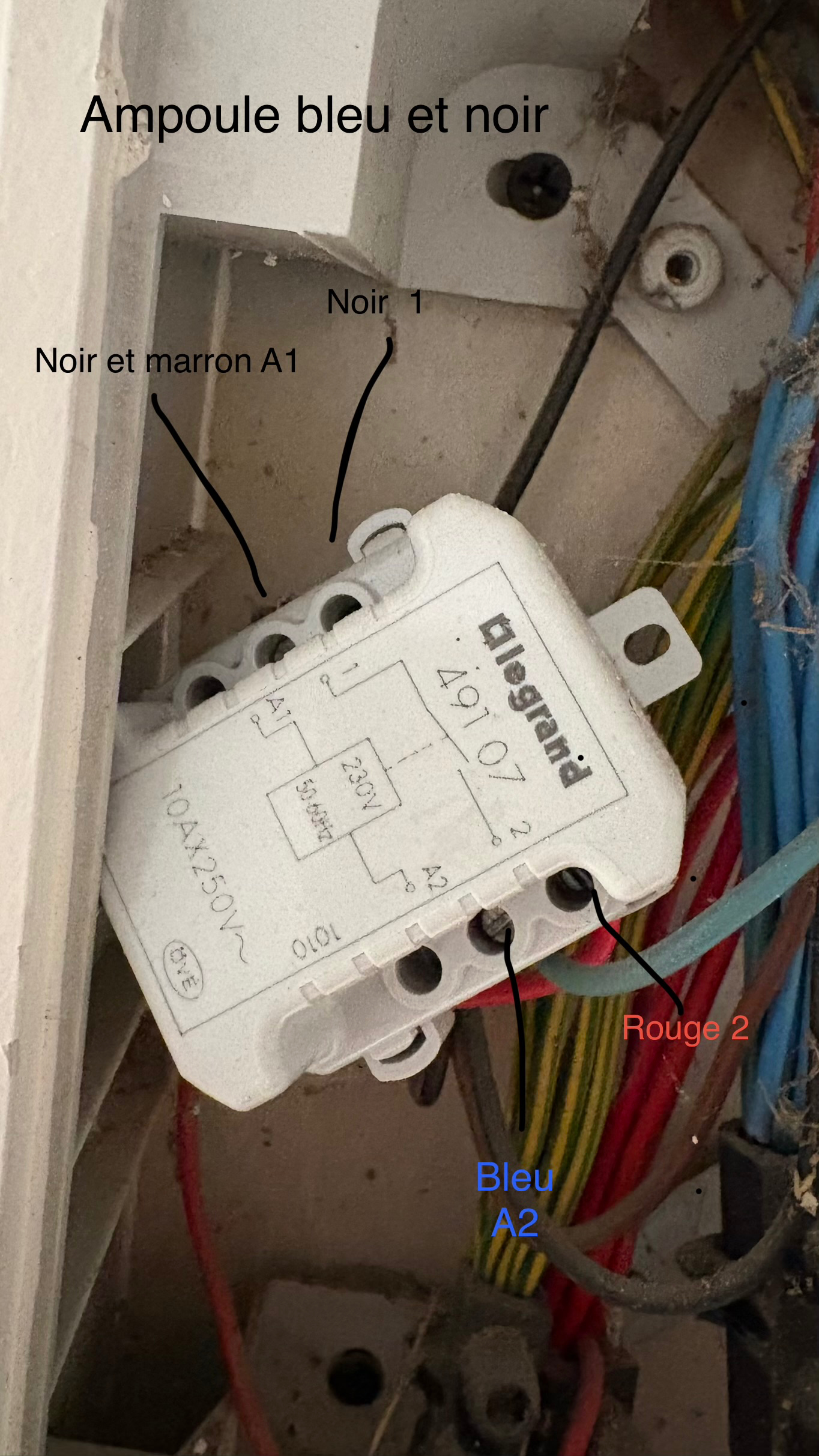

Je vous met toutes les photos de mon installation

Si quelqu’un peux me dire si c’est possible et si possible me faire un schéma électrique de mon installation car je comprend pas du tout…

Merci d’avance :wink:

2

Salut

Est ce que le bleu du legrand et le bleu de la lampe sont branchés sous le même disjoncteur du tableau ?

3

Salut,

Euh aucune idée mais je pense car quand je coupe le disjoncteur des lumières du palier les BP fonctionne plus.

Mais je suis incapable de le certifier je suis une :poop: en électricité :joy:

4

Quand tu dis les bp ne fonctionnent plus, est ce que ça veux dire que tu n’entends plus le legrand claquer ?

5

Oui c’est ça :+1: exactement

6

Si le circuit commande et lampe sont communs (normalement c’est ce qui se fait, mais on sait jamais…) tu peux sans doute virer complètement le télérupteur d’origine pour le remplacer par le module qui assurera la fonction (faudrait avoir la doc du bidule pour être sur) ça sera beaucoup plus simple à câbler que de garder le télérupteur.

7

Ok, alors sous réserve puisque je n’est pas la notice/schéma de cablage de ton module mais :

Le bleu en a2 reste sur a2 mais va aussi sur Nin module

Le noir en 1. Tu débranchés et tu mets sur Lout module

Le rouge en 2. Tu débranchés et tu mets en Lin module

Tu ajoutes un bout de fil entre 1 legrand et s1 module

Tu ajoutes un bout de fil entre 2 Legrand et S2 module

2 « J'aime »
8

Super merci je te posterais la notice du module dès que je l’ai avec moi.

Les deux fils en A1 je les laisse où ils sont et je les connecte pas sur le module ?

Ce qui fait que je peux laisser le telerupteur en place j’ai pas besoin de l’enlever ?

Comme ça même en cas de coupure de wifi je peux toujours me servir de mes BP ou pas ?

9

Oui la lumière fonctionnera même sans wifi

A1 tu touches pas non, ce sont tes poussoirs

1 « J'aime »
10

J’ai modifié mon message entre temps j’avais oublié de te poser la question pour A1

11

Aucun intérêt de garder le télérupteur juste pour la fonction flip-flop qui est très certainement déjà intégrée au module wifi… Parce que de toutes façons, avec ce câblage, si le module tombe en panne, tout tombe quand même en panne.

12

Vu que je ne sais pas si son module accepte le flip-flop comme tu l’appelles, je le laisse pour être sûr que ça fonctionne.

1 « J'aime »
13

Tu peux même pas être sur, parce que rien ne dit qu’un simple contact sec entre S1 et S2 sera pris en compte.
Sans la notice on peut juste pas répondre correctement en fait.

14

Un autre petit truc pour être sûr si c’est pas trop demandé… :smiling_face:

Dans mon salon je voudrais mettre les même modules mais au plafond avant chaque lampe et shunter les fils des interrupteurs afin de laisser le courant en continu pour pouvoir les enlever et mettre des sans fils à la place.

Est ce que c’est possible avec mon schéma que j’a fait avec les moyen du bord :joy:

IMG_1326
IMG_13261920×1080 1.5 MB

15

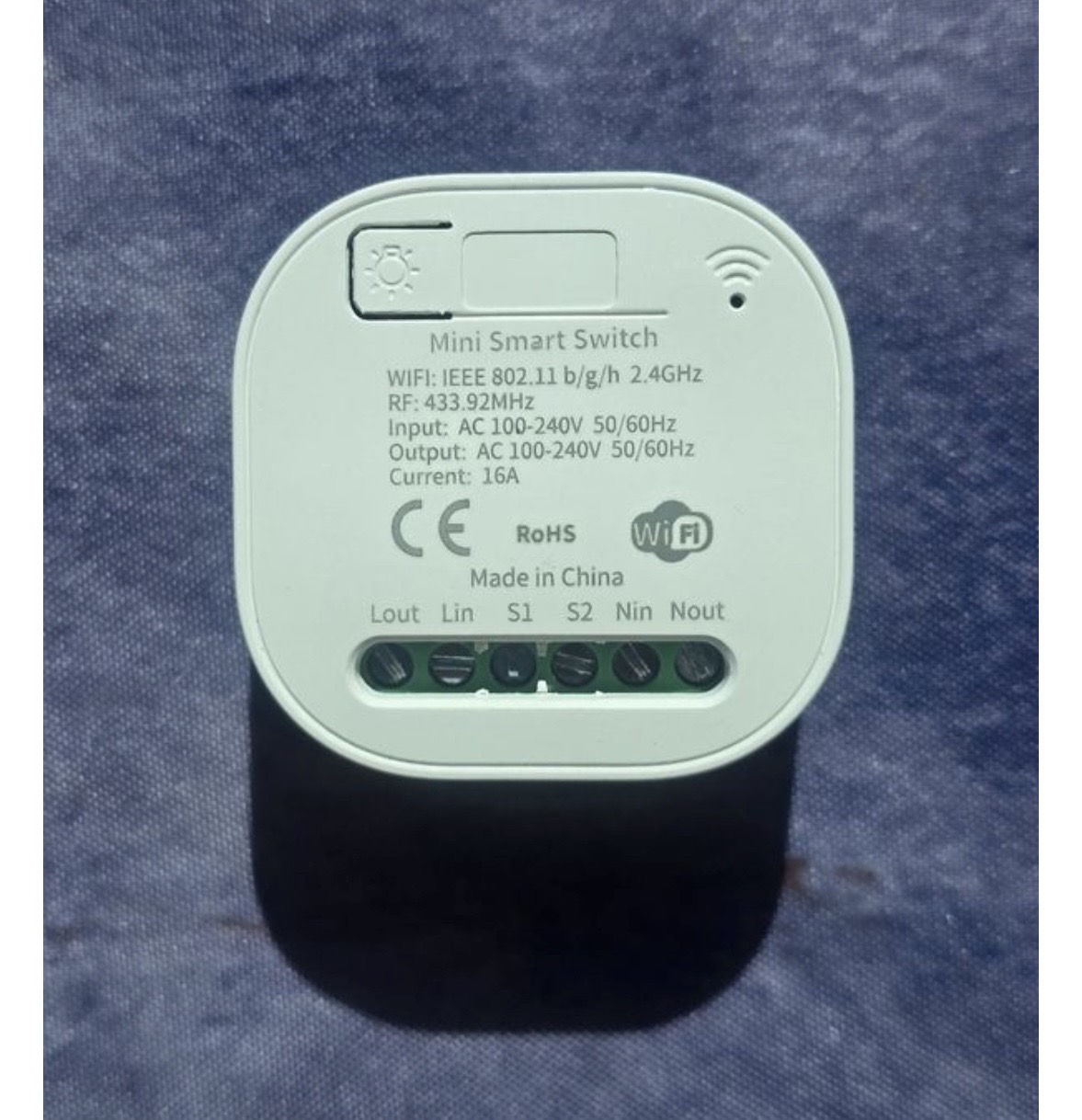

Voilà la notice : si ça peut aider

IMG_1351
IMG_13511064×1129 356 KB

IMG_1352
IMG_13521179×1605 330 KB

16

C’est bien pour ça que je précise sous réserve au début de mon post :wink:

Et maintenant qu’on a la notice on voit que la solution sans le télérupteur ne fonctionne pas avec ce module.

1 « J'aime »
17

C’est good ça correspond à ce que je t’ai noté.

Pour le salon pas sûr d’avoir bien compris le schéma mais oui si tu shuntes entrée et sortie dans l’inter tu auras une alimentation directe sur les ampoules.

1 « J'aime »
18

Je vois rien dans cette notice qui permet de l’affirmer.

19

C’est pourtant écrit en rouge en intro.

Hors qu’est ce qui arrive depuis un poussoir au télérupteur sur une installation domestique ? Du 220v il me semble non ?

Alors oui peut être qu’on pourrait mettre un poussoir entre s1 et S2 et que ça fonctionne si la config du module le permet, mais pas sans refaire le câblage des poussoirs pour qu’il deviennent des contacts secs pour le module.

Maintenant si tu veux expliquer simplement comment faire tout ça à quelqu’un qui a zéro connaissance en électricité tu peux toujours essayer. :grin:

20

Ok donc je peux le brancher comme tu m’as dit j’ai aucun risque et normalement tout va fonctionner ?

1 « J'aime »
