Suite du sujet Domotisation Filtration piscine avec SHELLY :

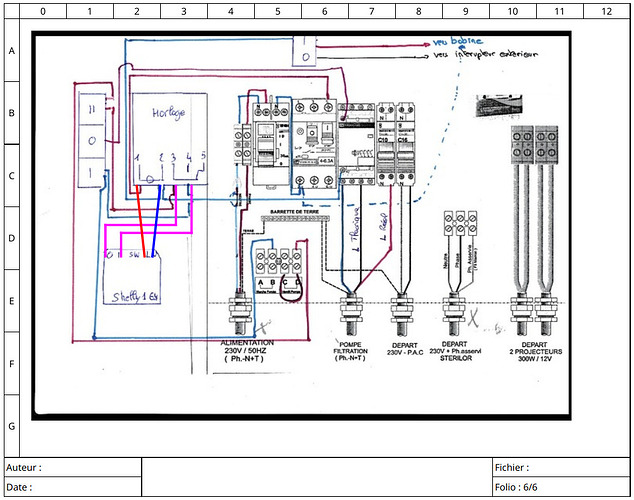

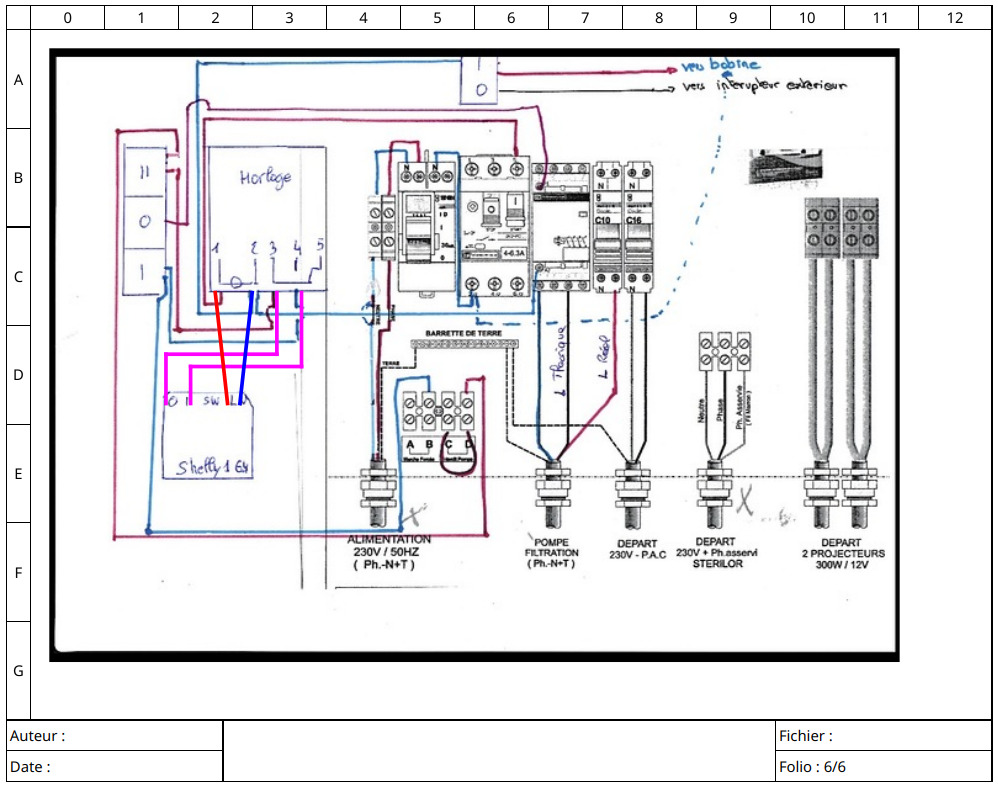

- Cablage Shelly :
Couper le courant avant de brancher.
1 - La première partie que tu as déjà faite:
Puis:
2 - Borne O du Shelly sur A1 du contacteur.
3 - brancher un fil entre A1 et 3 du contacteur.
4 - SW a brancher la borne 4 du contacteur
Ne pas oublier de mettre le sélecteur de ton horloge sur arrêt.

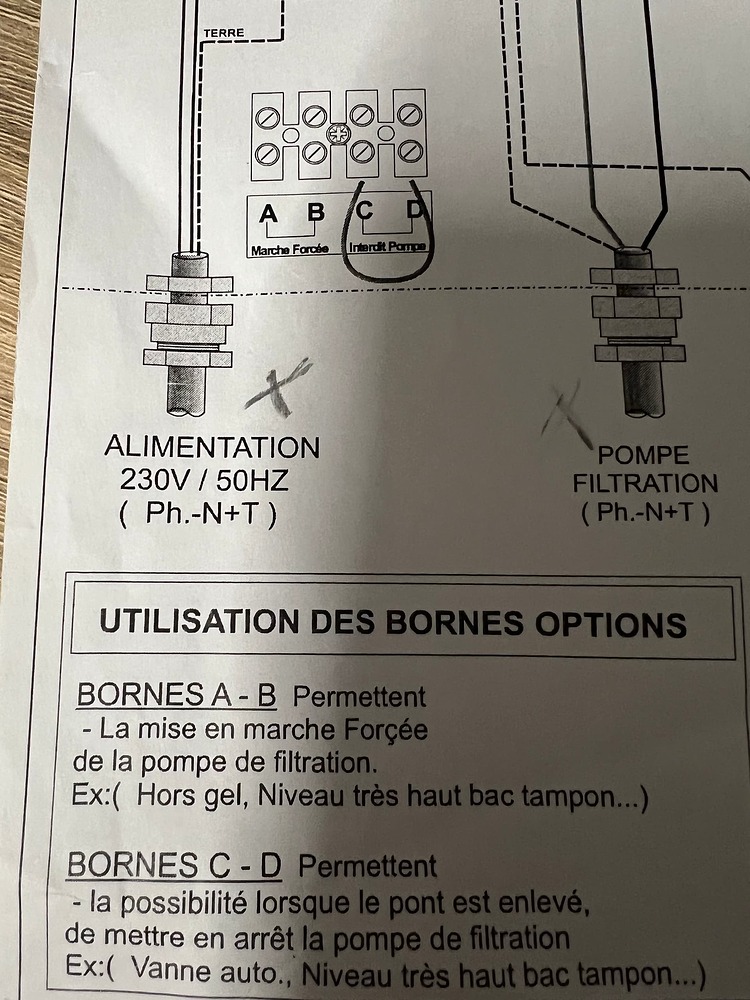

Tu peux aussi raccorder le Shelly sur les bornes A et B.(Marche forcé)
- Variante cablage Shelly sur les bornes A et B:
Couper le courant avant de brancher.
Borne L Shelly sur la phase
Borne N Shelly sur le neutre
Borne I Shelly sur B
Borne O Shelly sur A
SW sur 4 du contacteur
Ajouter un fil entre A1 et 3 du contacteur
Dans les deux cas, le switch doit être réglé en mode détachés dans les options.
