Bonjour,

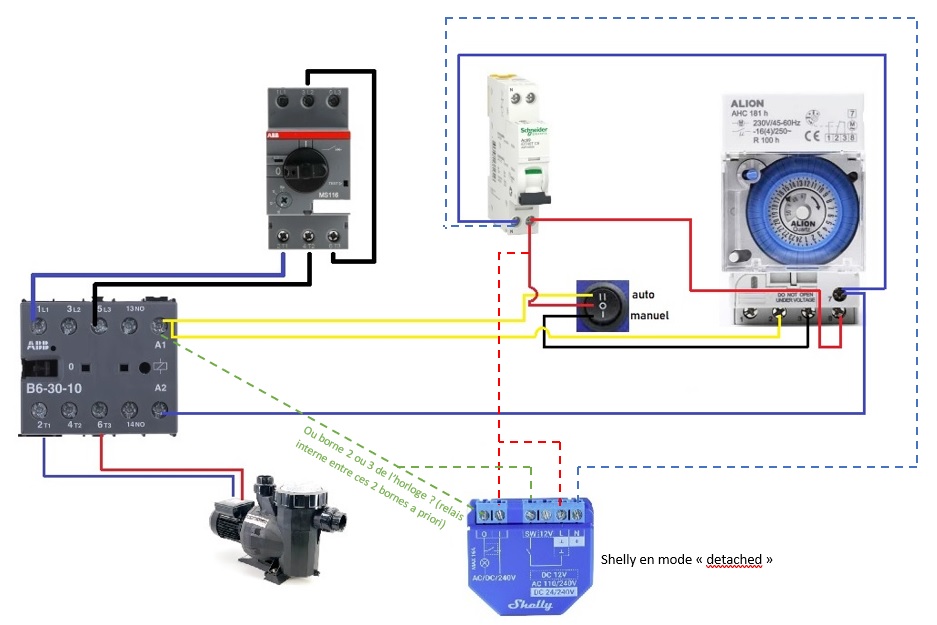

Merci à tous pour vos messages et conseils sur ce forum. A mon tour je souhaiterais pouvoir piloter ma filtration piscine avec un shelly 1 plus, en parallèle/ complément du mode manuel ou automatique existant (avec horloge programmable). Il s’agit d’un schéma simplifié mais j’aurais aimé avoir vos avis svp sur le câblage envisagé (en pointillés) car j’ai quelques doutes.
Un grand merci à tous par avance pour votre aide.
Sami
Salut
Oui c’est fonctionnel mais :
Pour le report d’état avec SW, je trouve mieux de passer par un des contacts du contacteur. Car, si la bobine est grillé ou un problème mécanique sur le contacteur, tu auras l’information pompe en marche, alors que ce sera pas le cas.
Attention aussi, ton Shelly peut commander le démarrage pompe, même si le bouton 3 positions est sur off.
Dans le principe ce n’ est pas un problème, mais cela peut présenter un danger lors des interventions sur la pompe. Il serait mieux que l’alimentation qui arrive sur I du Shelly soit pris après le bouton (fil noir)
Merci beaucoup pour ton retour et tes remarques pertinentes.
Si je comprends bien :
Encore merci pour ton aide.
Borne SW du Shelly branché sur 14 et un fil à mettre entre A1 et 13.
Borne I du Shelly branché sur la borne fil noir de l’horloge.
Borne O branché sur A1.
Super, merci beaucoup.
Je regarde demain car je n’ai pas tout dit ! Et j’ai déjà des choses sur 13 et 14 (peut être le lien avec l’électrolyseur/régulateur ph qui fonctionnent seulement quand filtration en marche).
En espérant que ça fonctionnera quand même avec ce que tu proposes puisque dans mon cas le shelly commanderait filtration + electrolyseur + regul ph.
Encore merci pour tout. Bonne soirée
Si tous les contacts du contacteur sont prit, tu peux reprendre sur le contact qui alimente le ph/électrolyseur.
Si tu as un doute, fait un schéma de ce qui est branché sur le contacteur.
Bonjour,

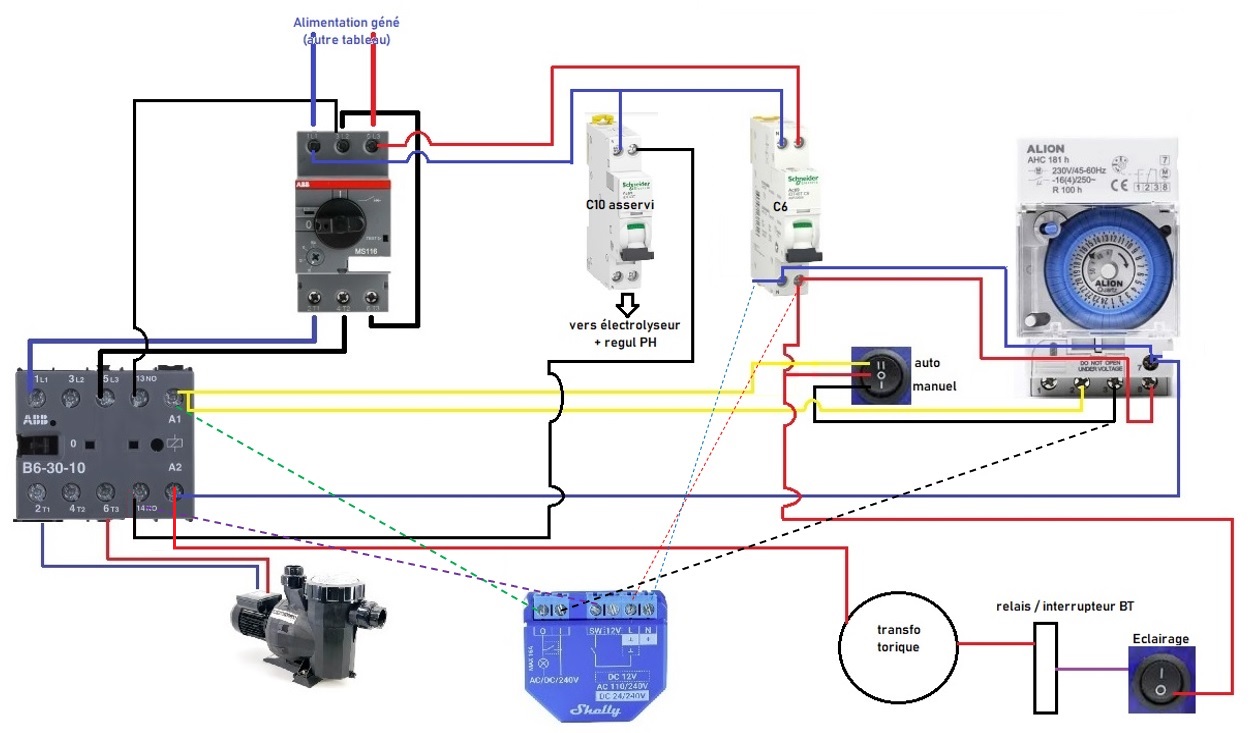

Voici le câblage plus précis du coffret.
Le MS116 est alimenté par le général en direct (via un autre tableau électrique).
Il y a un disjoncteur C10 qui est asservi (a priori via la borne 14 du contacteur) : il va ensuite alimenter electrolyseur + régulateur.
La borne A2 du contacteur est reliée au transfo torique pour l’éclairage.
La borne 13 du contacteur est relié au 3L2 du MS116(je ne comprends pas pourquoi mais il doit y avoir une raison !), elle-même reliée au 6T3.
On a donc dit précédemment :
Si possible, je ne souhaiterais pas modifier le câblage existant (en traits pleins) qui fonctionne, “juste” ajouter le shelly avec une info sur le fonctionnement de la filtration.
Encore un grand merci à toi par avance pour ton aide.
Désolé j’ai fait une erreur : c’est A2 qui est relié au transfo torique, pas la borne 14.
La borne 14 est seulement relié au C10… Je corrige…
Donc pour le Shelly:
I du Shelly avec le fil noir sur horloge
O du Shelly avec le fil blanc sur horloge
SW sur borne 4T2 du contacteur
3l2 du contacteur avec borne A1 du contacteur.
L et N comme sur ton schéma sur le disjoncteur horloge.
Prend les précautions nécessaire avant d’intervenir sur l’électricité.
Merci beaucoup
Un grand merci à toi !
