Bonjour a tous! Je voudrai partager mon projet de domotisation de mon portail MOTOSTAR LS400 (une base de CAME ZN2)
Je suis parti a la base sur ce post bien fait mais qui n’était pas terminé. Alors comme il l’a expliqué je suis parti avec mon multimètre pour comprendre le comportement. Je cherchais a avoir les fins de courses et le switch d’ouverture.

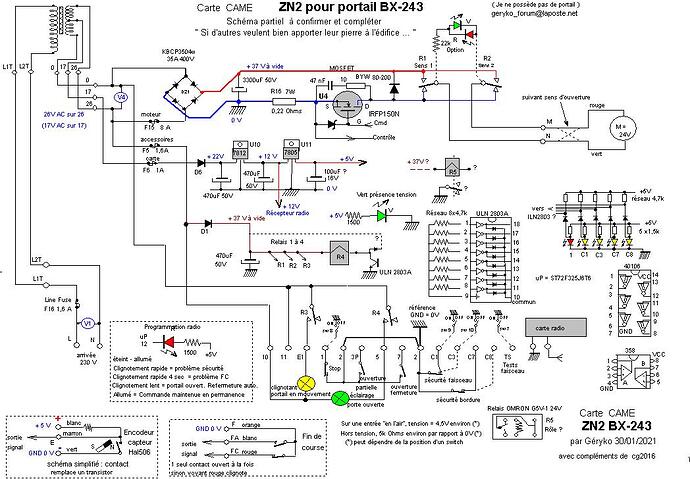

Voici la carte que je possède, c’est une CAME ZN2.
le switch:
Le switch n’a pas été trop dur a trouvé, car dans la doc c’est bien indiqué, il faut faire un contact sec entre les bornes 2 et 7 (bornier 14 sur la carte) .
Les fins de courses :
Par contre pour les fins de courses ca a été plus dur. J’ai remarqué que quand le portail est ouvert en grand FA passe a +5V et quand il est complètement fermé c’est FC qui passe a +5V (Bornier 2 sur la carte). Donc je me suis dit cool, j’ai juste a mettre un relai et envoyé ca sur mon ESP. J’ai parlé trop rapidement. Montage fait, j’essai mais lorsque par exemple FC passe a +5V, ca enclenche le relais mais du coup fait chuter la tension sur FC a 2.86V qui annule donc l’état du capteur. J’ai bien essayé, vérifier que mes masses étaient les même et tout mais non cela faisait chuter la tension quoique je fasse. Je chercherai plus tard comment mieux utiliser ces 2 capteurs.
Alors pour pallier ce problème et avancé sur le projet, je suis parti sur des capteurs de contact magnétique. Rien de bien compliqué, je vais lui faire passer la masse quand les 2 blocs seront proches.
Matériels requis:
- ESP8266 (pour moi un wemos D1 mini)
- Convertisseur 230V AC → 5V DC (j’avais ca en stock)
- Relai +5V (Amazon)
- 2x Capteurs magnétiques (Amazon)
Plan de montage
Sur l’esp8266 je suis parti sur l’intégration avec ESP Home car c’est assez simple a mettre en œuvre sans forcement faire beaucoup de code.
Mes branchements:
- D1 → retour capteur fermeture complète
- D2 → retour capteur ouverture complet
- D3 → impulsion pour le switch du portail
J’ai collé pour l’instant au double face les capteurs derrière le bloc du moteur. Il suffit de coller ensuite les autre extrémité du capteur (l’aimant) en face sur la crémaillère quand celui-ci est fermé puis quand il est ouvert.
Pensez a séparé d’au moins3 ou 4 centimètre les 2 capteurs pour ne pas avoir de perturbations entre les 2.
Passons au codage pure de l’ESP home. Je vous passe les manipulations pour installer ESP home sur un esp8266, y’a de très bon tutos sur le net.
Code:
substitutions:
#Materiel de dev
board: d1_mini
platform: ESP8266
#Information sur le projet
friendly_name: "portail"
device_description: "Gestion d'un portail CAME LS400"
appversion: "0.9.0"
#VARIABLES :
#Impulsion du switch en ms
tps_pause: "500ms"
#Capteur de fermeture complete
pin_capteur_ferme: "D1"
#capteur d'ouverture complete
pin_capteur_ouvert: "D2"
#Switch d'ouverture
pin_interrupteur: "D3"
#Interval de refresh pour envoyer les infos du Wifi
wifi_signal_report_interval: "300s" #5 minutes
esphome:
name: $friendly_name
comment: $device_description
project:
name: "portail.d1Mini"
version: $appversion
esp8266:
board: $board
api:
encryption:
key: !secret hakey
logger:
ota:
password: !secret otakey
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
ap:
ssid: "Portail Weemos Fallback Hotspot"
password: !secret wifi_password
captive_portal:
status_led:
pin:
number: D4
inverted: true
web_server:
auth:
username: admin
password: !secret web_server_password
binary_sensor:
#etat du capteur de fermeture
- platform: gpio
name: Capteur Portail Fermé
pin:
number: $pin_capteur_ferme
mode: INPUT_PULLUP
filters:
- delayed_on: 100ms
- delayed_off: 100ms
- invert:
id: sensor_portail_ferme
internal: false
#etat du capteur d'ouverture'
- platform: gpio
name: Capteur Portail Ouvert
pin:
number: $pin_capteur_ouvert
mode: INPUT_PULLUP
filters:
- delayed_on: 100ms
- delayed_off: 100ms
- invert:
id: sensor_portail_ouvert
internal: false
#Etat du portail (OFF: fermé/ ON: Ouvert)
- platform: template
name: Portail ouvert
lambda: |-
if (id(sensor_portail_ferme).state) {
return false;
} else {
return true;
}
switch:
- platform: gpio
name: portail_switch
pin:
number: $pin_interrupteur
id: relay1
restore_mode: ALWAYS_OFF
on_turn_on:
- delay: $tps_pause
- switch.turn_off: relay1
- platform: restart
name: ESPHome Portail Reboot
cover:
- platform: feedback
name: Portail
#OUverture maximal en seconde
max_duration: 25s
open_action:
- switch.turn_on: relay1
- delay: $tps_pause
- switch.turn_off: relay1
#temps d'ouverture du portail
open_duration: 22s
#capteur qui lui indique qu'il est grand ouvert
open_endstop: sensor_portail_ouvert
close_action:
- switch.turn_on: relay1
- delay: $tps_pause
- switch.turn_off: relay1
#temps de fermeture du portail
close_duration: 22s
#capteur qui lui indique qu'il est completement fermé
close_endstop: sensor_portail_ferme
stop_action:
- switch.turn_on: relay1
- delay: $tps_pause
- switch.turn_off: relay1
sensor:
# Reports the WiFi signal strength/RSSI in dB
- platform: wifi_signal
name: "WiFi Signal dB"
id: wifi_signal_db
update_interval: $wifi_signal_report_interval
entity_category: "diagnostic"
# Reports the WiFi signal strength in %
- platform: copy
source_id: wifi_signal_db
name: "WiFi Signal Percent"
filters:
- lambda: return min(max(2 * (x + 100.0), 0.0), 100.0);
unit_of_measurement: "%"
entity_category: "diagnostic"
device_class: ""
Les differentes variables que vous pouvez modifier a votre aise.
#Impulsion du switch en ms
tps_pause: "500ms"
#Capteur de fermeture complete
pin_capteur_ferme: "D1"
#capteur d'ouverture complete
pin_capteur_ouvert: "D2"
#Switch d'ouverture
pin_interrupteur: "D3"
#Interval de refresh pour envoyer les infos du Wifi
wifi_signal_report_interval: "300s" #5 minutes
Enfin voila ce que ca me remonte dans HA.
- portail : une entité cover transformé en « gate » dans le réglage du volet
- portail_switch : un switch pour ouvrir et ferme le portail avec juste une impulsion
- Capteur Portail Fermé: L’état du capteur en fermeture complète
- Capteur Portail ouvert: L’état du capteur en ouverture complète
- Ouvert: Juste un capteur On/Off pour savoir si le portail est ouvert ou fermé (pour mes automatisation)
- ESPHome reboot: Pour le reboot a distance
- Wifi Signal : L’infos du signal wifi sur 2 capteur en dBm et en %
Je pense avoir fait le tour mais si vous avez des questions, je pourrai peut-être y répondre. Grace a tout ca je peux savoir si mon portail est resté ouvert pendant trop longtemps, allumer mes lumières quand je l’ouvre la nuit et quelques autres automatisations.
Merci pour votre lecture.
