Bonjour à toutes et à tous,

Depuis que j’ai mon portail, j’ai pas mal fait évoluer le contrôle de celui-ci sur Home Assistant.
Celui-ci est motorisé et possède une carte Came ZN7, du coup je donne les informations pour ceux qui souhaiteraient pouvoir le contrôler au travers de Home Assistant, et comme moi mettre des automatisations qui permettent l’ouverture lors de l’arrivée au domicile.

Avant de manipuler cette carte et les branchements, retirez le fusible de l’arrivée principale du 220, les éventuelles batteries via le connecteur de la carte LB39, et également par sécurité le fusible accessoires en haut à gauche de la carte.

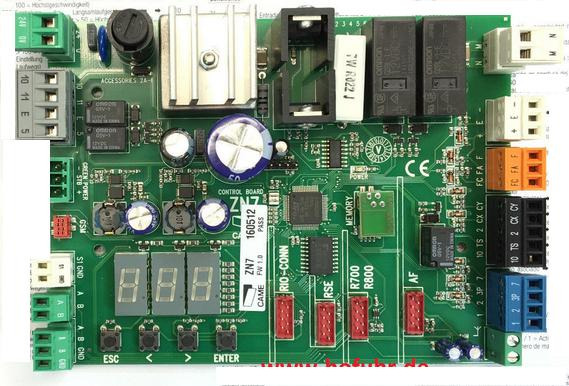

Voici la carte en question :

image569×386 82.6 KB

Pour le domotiser, j’ai utiliser un module Frient IOMZB-110.
J’ai utilisé la sortie 1 pour l’ouverture partielle (mode piéton) et la sortie 2 pour l’ouverture complète du portail.
Sur ce module, il faut faire attention à utiliser le « NO » (normaly opened) et non pas le « NC » (normaly closed).
J’ai utilisé ensuite les entrées pour connaitre l’état de mon portail avec des contacts secs filaires, le « IN1 » pour la position fermée et le « IN2 » pour la position ouverte.


J’ai aussi profité des 2 entrées supplémentaires pour mettre des contacts secs sur ma boite au lettre pour les colis et le courrier :slight_smile:

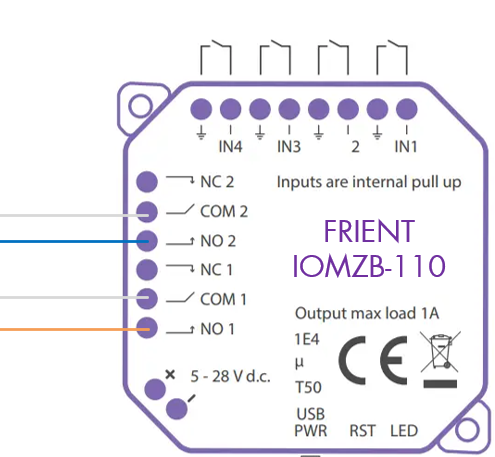

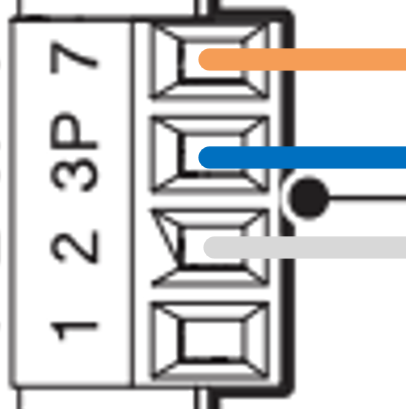

Le branchement est donc assez simple :

  • NO1 > port 7
  • COM1 > port 2
  • NO2 > port 3P
  • COM2 > port 2

image495×457 96 KB

image406×409 45.6 KB

J’ai voulu utiliser les butées pour mes entrées, mais impossible car du courant passait dans les fils.
Pour l’installation, j’ai également pour objectif de réussir à intégrer la supervision du niveau de du voltage de mes 2 batteries de portail via la carte Came LB39 qui est présente. Eventuellement avoir un retour de mes Came Rio-Cell pour connaitre le nombre de passage devant le rayon.
Le but ultime serait de réussir à récupérer le flux vidéo, audio et sonnerie mais la je sèche totalement, et de pouvoir gérer les codes de mon digicode via HA.

  • Ecran dans la maison : Came Futura X1 WH BF
  • Visiophone : Came MTMV/01
  • Carte de gestion : Came 840EC-0010
  • Digicode : Came 001FR2485 EasyDT

En espérant que j’ai pu aider des personnes pour la domotisation de cette carte, et il est possible également de passer par des modules moins onéreux et DIY.
Si des personnes ont des pistes pour le reste de mes travaux :smiley:

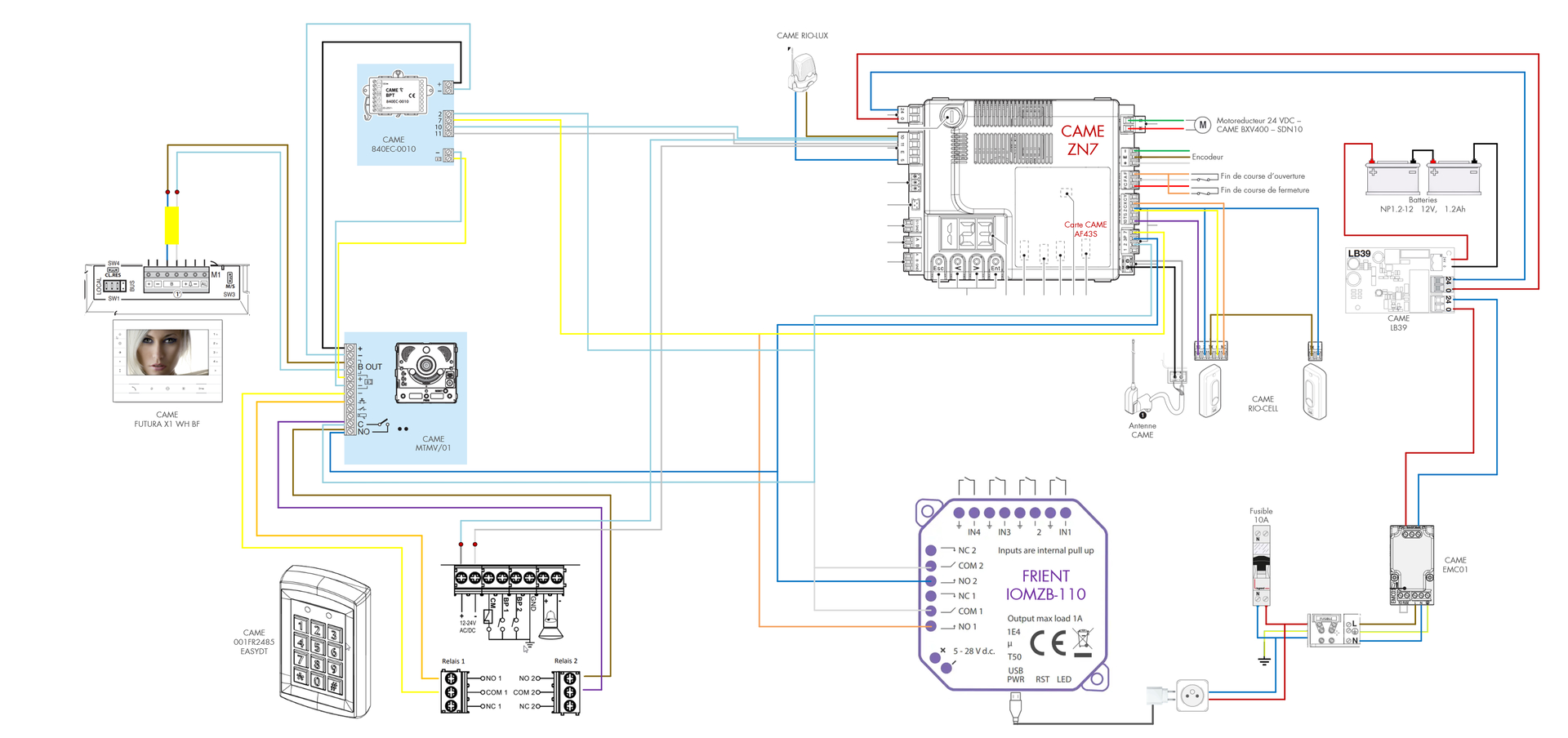

Et si des personnes ont cette installation, j’ai refait le schéma complet de câblage sur PDF au besoin.

2 « J'aime »
2

Salut,
De mon côté j’ai domotisé un moteur coulissant CAME BXV avec une carte ZN7 comme toi.
Par contre je n’ai qu’un seul contact sec zigbee, donc je n’ai pas pu récupérer la fonction « native » ouverture partielle en me connectant sur la borne 3P. Mais à la limite ça ne me gêne pas car avec un bout de code et un bouton virtuel sur HA permettent de recréer fictivement l’ouverture partielle.

Par contre, je ne sais pas si c’est ton cas mais ma compagne ne veut pas trop entendre parlé de HA et donc utilise toujours la télécommande physique du portail. Le problème, c’est que l’info d’ouverture/fermeture ne remonte pas à home assistant …

Est-ce que tu as le même soucis dans ton cas?

Après j’avais imaginé autre chose: j’ai l’option clé gateway CAME qui permet de piloter le portail en WIFI via l’application CAME automation. Cette aplication est très pratique car tu as dedans les informations ouvert/fermé et même le pourcentage d’ouverture ou de fermeture. Le rêve quoi.
Mais je n’ai aucune idée de comment « hacker » cette clé avec mon HA ni même si c’est possible !

Guillaume

3

Salut,

Actuellement, je remonte mon état d’ouverture grâce à des capteurs de proximité via contact secs, donc j’ai 3 positions : portail ouvert, portail fermé, entre les deux
Je n’ai pas la possibilité de savoir ou se trouve mon portail et j’avoue que c’est vraiment quelque chose qui me plairait également.

Niveau WAF, j’étais au même point de départ que toi, elle n’a jamais trop voulu passer sur la domotique.
Maintenant que mon installation commence à vraiment être complète, elle s’y met un peu plus, mais pas pour le portail :smiley:

Je n’ai pas l’option avec la gateway Came, je suis intéressé par le branchement si jamais tu as la possibilité de regarder !
L’application ne semble pas avoir été travaillée pour une intégration dans HomeAssistant ni Jeedom, surement relativement complexe.
Est-ce qu’avec l’application, tu as la possibilité de voir le visiophone ou bien je suis trop utopiste ?

Je vais me renseigner pour l’intégration de l’application.

4

Salut, il s’agit de la passerelle WIFI came référence 806SA-0140.

Ils parlent d’un certain protocole de communication “CRP” mais c’est propre à CAME visiblement.

Pour le branchement rien de plus simple elle se connecte directement sur la carte du portail car il y a une prise en attente (pour les modèles CAME compatibles bien sûr). D’ailleurs sur la photo de ta carte tout en haut (carte ZN7) on voit bien cette prise (prise RSE en rouge).

Dans mon cas tu ne peux pas voir le visiophone et je ne pense pas que ce soit quelque chose qu’ils aient prévus/envisagé.
