ESP32 et Écran IPS Full View Super Puzzles, ILI9341, FT6336

Entraide Home Assistant
1

Bonjour,
J’avance toujours avec autant d’enthousiasme sur la découverte de l’univers ESP32 et des sensors associés.
Dernier sensor testé avec succès : lecteur RFID RC552, parfait !
Mais là j’ai peut-être atteint mes limites :money_mouth_face:
J’essaye de connecter un display ILI9341 sur l’ESP32.
Pas facile de trouver les infos de connexion et de code yaml.
Mon code yaml :

spi:
  clk_pin: GPIO18
  mosi_pin: GPIO23
  miso_pin: GPIO19


display:
  - platform: ili9xxx
    model: ili9341
    dc_pin: GPIO21
    cs_pin: GPIO22
    reset_pin: GPIO17
    invert_colors: false
    show_test_card: true

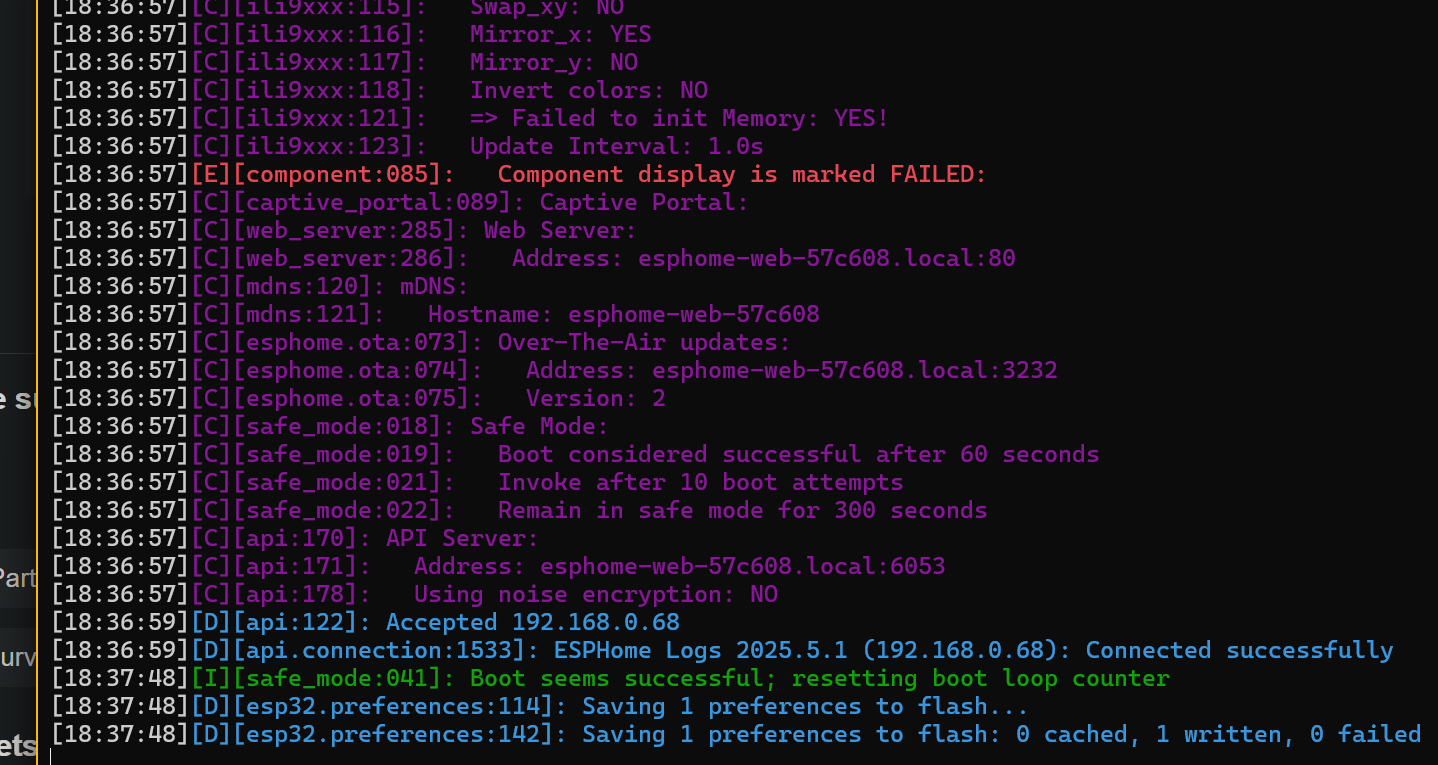

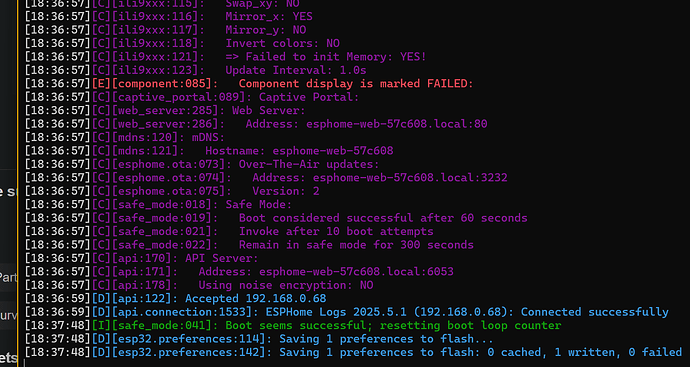

La compil passe mais voilà ce que j’obtiens au niveau des logs du server web EPS31 :

image1689×1076 151 KB

J’ai du mal à interpréter…
Quand j’intègre un sensor je vois apparaitre des entités E/S qui me montrent que tout c’est bien passé et me permettre de visualiser des infos ou d’envoyer des commandes.
Par contre quand on connecte un écran comment :

  • s’assurer qu’il est bien connecté et opérationnel
  • et, c’est le but !, comment afficher quelque chose ?
2

Bonjour,
il faudrait mettre tout ton code complet en yaml du firmware pour y voir plus clair.

la doc, la doc :wink:
tu as display pour affichier des choses sur l’écran

ou LVGL, pour des ogbjets graphiques.

Pour des polices et icône , c’est avec font:

un exemple pour afficher l’heure, utilise que le lambda du display et time pour le sensor heure:

time:
  - platform: homeassistant
    id: ha_time

font:
  - file: "gfonts://Roboto"
    id: roboto
    size: 30
    glyphs: "<>!'%()/+,-_.:;*=°?#0123456789AÀBCDEÉÈÊFGHIJKLMNOPQRSTUVWXYZ aàbcdeéèêfghijklmnopqrstuvwxyzôöç"

display:
  - platform: tdisplays3
    id: disp
    rotation: 90
    update_interval: 1s
    lambda: |-
      it.printf(40, 1, id(roboto), Color(0, 0, 255), id(ha_time).now().strftime("%H:%M:%S %d/%m/%y").c_str());
3

Voilà :

esphome:
  name: esphome-web-57c608
  friendly_name: ESP32TEST1
  min_version: 2024.11.0
  name_add_mac_suffix: false


esp32:
  board: esp32dev
  framework:
    type: esp-idf

# Enable logging
logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
- platform: esphome

wifi:
  ssid: xxxxxxxxx
  password: xxxxxxxxxxxxxx

captive_portal:


web_server:
  port: 80



switch:
  - platform: gpio
    name: "LEDG"
    pin: 13
    id: ledG
  - platform: gpio
    name: "LEDY"
    pin: 12
    id: ledY
  - platform: gpio
    name: "LedR"
    pin: 14
    id:  ledR

# Example minimal configuration entry
spi:
  clk_pin: GPIO18
  mosi_pin: GPIO23
  miso_pin: GPIO19


display:
  - platform: ili9xxx
    model: ili9341
    dc_pin: GPIO21
    cs_pin: GPIO22
    reset_pin: GPIO17
    invert_colors: false
    show_test_card: true

    lambda: |-
      // Draw a circle in the middle of the display
      it.filled_circle(it.get_width() / 2, it.get_height() / 2, 20);

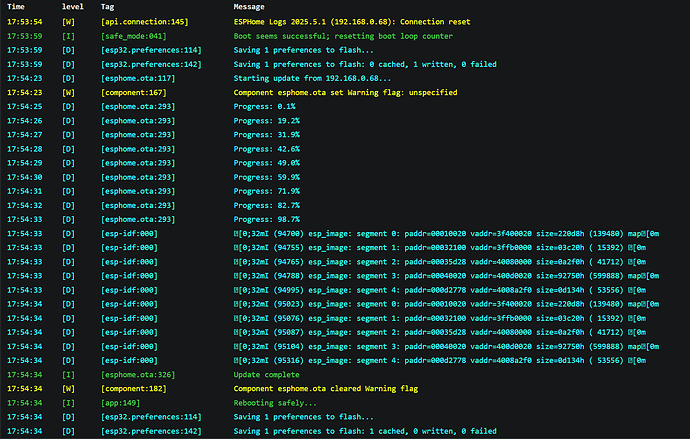

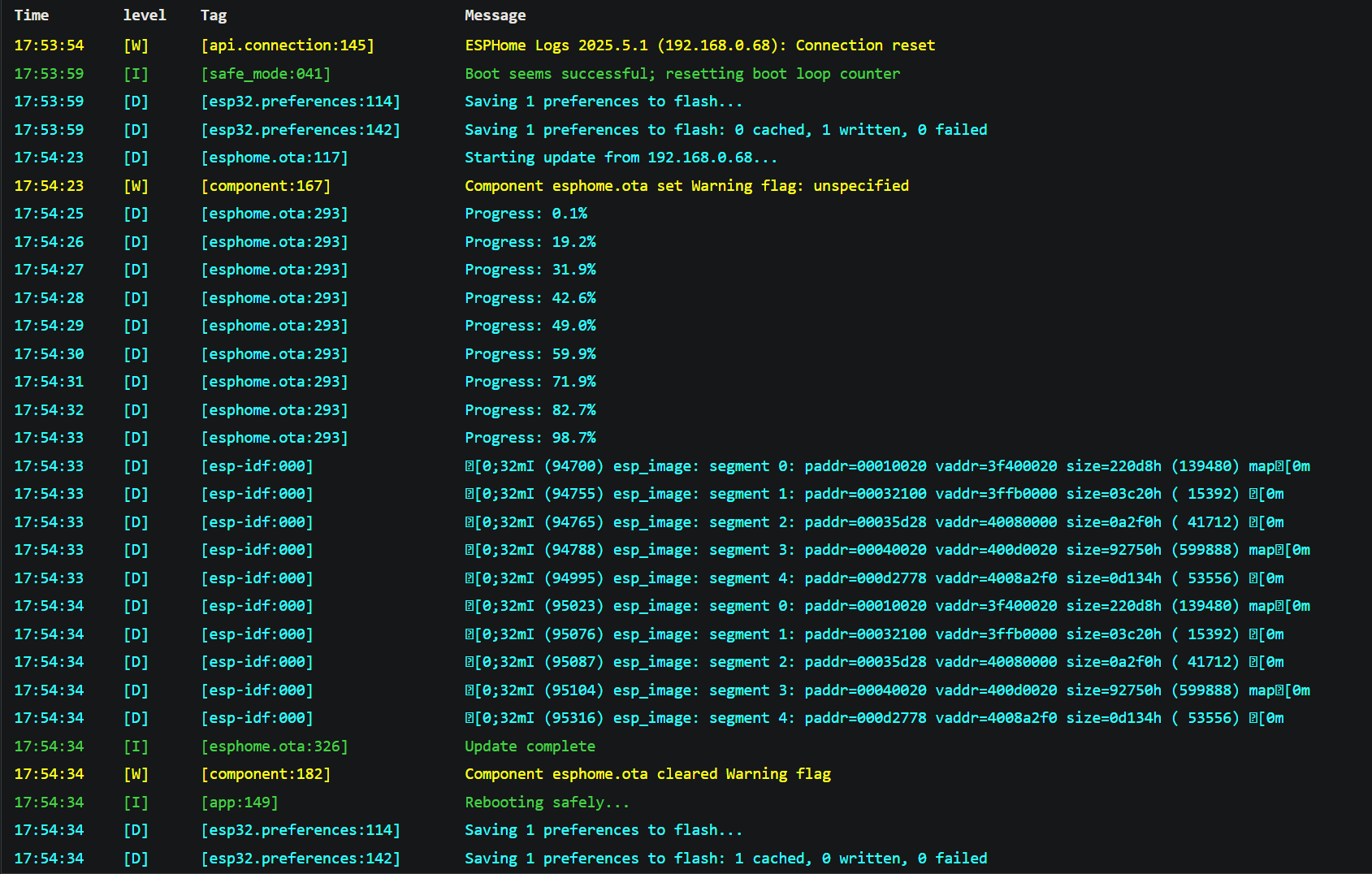

En regardant les logs de la compil , je vois component disply is marked FAILED ???

image1438×765 97 KB

4

tu as un souci d’indexion. deux espaces devant - platform: esphome.

ota:
  - platform: esphome

tu peux regarder ce post , il y a un code pour ton écran:

Après ca dépend du model de ton esp32 peut être.

5

Merci, je vais regarder ça à tête reposée.
Par contre un truc que je comprends pas. Avant j’accédais à la page web de l’EPS32 avec une adresse IP 192.168.0.41.
Maintenant ça ne fonctionne plus…
Et dans les logs je vois ESPhome Logs : 192.168.0.68…IP à laquelle je ne peux accéder…

6

C’est celle afficher dans les logs.
Pour aviter d’avoir un soucis d’ip qui change, il faut la fixé dans le code de l’esp.

exemple :

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  manual_ip:
    static_ip: 192.168.1.107
    gateway: !secret wifi_gtw
    subnet: !secret wifi_sub
    dns1: !secret wifi_dns1

dans mon secret.yaml:

wifi_gtw: "192.168.1.1"
wifi_sub: "255.255.255.0"
wifi_dns1: "192.168.1.1"

Sinon, tu peux accéder a ton ESP par le mDNS

7

Merci, je vais regarder ça à tête reposée.
Par contre un truc que je comprends pas. Avant j’accédais à la page web de l’EPS32 avec une adresse IP 192.168.0.41.
Maintenant ça ne fonctionne plus…
Et dans les logs je vois ESPhome Logs : 192.168.0.68…IP à laquelle je ne peux accéder…
UPDATE
Débranchement / retranchement et j’ii retrouvé l’accès à l’IP origine ?

8

Il vaut mieux fixer l’ip soit sur l’esp, soit sur ta box internet avec le Bail DHCP.
