Bonjour,
Je voudrai faire varier une sortie PWM en fonction de la temperature d’un capteur en entrée
J’utilise un ESP32 S3 avec esphome
Mon capteur de temperature est un atlas EZO-RTD
J’ai reussi à le calibrer avec une temperature de 30°c
Je voudrais par exemple dire que si ma temperature varie de 20°c à 30°c sur mon EZO-RTD
ma tension de sortie de mon PWM passe de 0 à 100%
J’arrive a gerer une sortie PWM avec Plaform: ledc mais je ne sais pas faire le lien entre rtd_ezo et sortie_pwm_temp pour gerer cette proportionnalité
Est ce que quelqu’un peu me guider ?
Merci
Cédric
# Declaration capteur temperature
- platform: ezo
id: rtd_ezo
name: "Temperature Measurement"
address: 102
accuracy_decimals: 2
unit_of_measurement: "°C"
update_interval: 10s
# export temperature pour automate
output:
- platform: ledc
pin: GPIO0
id: sortie_pwm_temp
frequency: 1000 hz
fan:
- platform: speed
output: sortie_pwm_temp
name: "sortie_pwm_temp"
id: pwm_temp
Hello,
J’ai fait comme ça
sensor:
- platform: pulse_counter
pin: GPIO13 # Ventilateur 1 - Tachymètre
name: "PWM Fan 1 RPM"
id: fan1_pulse
unit_of_measurement: 'RPM'
filters:
- multiply: 0.5
count_mode:
rising_edge: INCREMENT
falling_edge: DISABLE
update_interval: 3s
- platform: pulse_counter
pin: GPIO14 # Ventilateur 2 - Tachymètre
name: "PWM Fan 2 RPM"
id: fan2_pulse
unit_of_measurement: 'RPM'
filters:
- multiply: 0.5
count_mode:
rising_edge: INCREMENT
falling_edge: DISABLE
update_interval: 3s
- platform: pulse_counter
pin: GPIO16 # Ventilateur 3 - Tachymètre
name: "PWM Fan 3 RPM"
id: fan3_pulse
unit_of_measurement: 'RPM'
filters:
- multiply: 0.5
count_mode:
rising_edge: INCREMENT
falling_edge: DISABLE
update_interval: 3s
- platform: pulse_counter
pin: GPIO17 # Ventilateur 4 - Tachymètre
name: "PWM Fan 4 RPM"
id: fan4_pulse
unit_of_measurement: 'RPM'
filters:
- multiply: 0.5
count_mode:
rising_edge: INCREMENT
falling_edge: DISABLE
update_interval: 3s
- platform: pulse_counter
pin: GPIO18 # Ventilateur 5 - Tachymètre
name: "PWM Fan 5 RPM"
id: fan5_pulse
unit_of_measurement: 'RPM'
filters:
- multiply: 0.5
count_mode:
rising_edge: INCREMENT
falling_edge: DISABLE
update_interval: 3s
- platform: dht
pin: 27
temperature:
name: "Temperature"
id: rack_temperature
accuracy_decimals: 2
device_class: "temperature"
filters:
- offset: -5.0
# Filtre pour ignorer les valeurs aberrantes
- filter_out: nan
- heartbeat: 60s # Si pas de mise à jour pendant 60s, garde la dernière valeur
- sliding_window_moving_average:
window_size: 3
send_every: 1
# Logique de contrôle de température
on_value:
then:
- if:
condition:
# Vérifier que la valeur est valide (entre 0 et 50°C)
lambda: 'return !isnan(x) && x > 0.0 && x < 50.0;'
then:
- if:
condition:
lambda: 'return x < 25.0;'
then:
# Température < 24°C : arrêt des ventilateurs
- fan.turn_off: fan1
- fan.turn_off: fan2
- fan.turn_off: fan3
- fan.turn_off: fan4
- fan.turn_off: fan5
- logger.log: "Température basse, ventilateurs arrêtés"
else:
- if:
condition:
lambda: 'return x >= 25.0 && x <= 30.0;'
then:
# Température entre 25°C et 30°C : contrôle proportionnel
- lambda: |-
float temp = x;
// Calcul du pourcentage : 0% à 25°C, 100% à 30°C
float percentage = (temp - 25.0) / (30.0 - 25.0);
percentage = max(0.2f, min(1.0f, percentage)); // 20% minimum
// Appliquer la vitesse aux 5 ventilateurs
auto call1 = id(fan1).turn_on();
call1.set_speed(percentage * 100);
call1.perform();
auto call2 = id(fan2).turn_on();
call2.set_speed(percentage * 100);
call2.perform();
auto call3 = id(fan3).turn_on();
call3.set_speed(percentage * 100);
call3.perform();
auto call4 = id(fan4).turn_on();
call4.set_speed(percentage * 100);
call4.perform();
auto call5 = id(fan5).turn_on();
call5.set_speed(percentage * 100);
call5.perform();
ESP_LOGI("main", "Température: %.1f°C, Ventilateurs: %.0f%%", temp, percentage * 100);
else:
# Température > 30°C : ventilateurs à 100%
- fan.turn_on:
id: fan1
speed: 100
- fan.turn_on:
id: fan2
speed: 100
- fan.turn_on:
id: fan3
speed: 100
- fan.turn_on:
id: fan4
speed: 100
- fan.turn_on:
id: fan5
speed: 100
- logger.log: "Température élevée, ventilateurs à 100%"
else:
# Valeur invalide détectée, on ignore
- logger.log:
format: "Lecture température invalide ignorée: %.1f"
args: [ 'x' ]
output:
- platform: ledc
pin: GPIO12
frequency: 20000 Hz
id: fan1_pwm
- platform: ledc
pin: GPIO19
frequency: 20000 Hz
id: fan2_pwm
- platform: ledc
pin: GPIO21
frequency: 20000 Hz
id: fan3_pwm
- platform: ledc
pin: GPIO22
frequency: 20000 Hz
id: fan4_pwm
- platform: ledc
pin: GPIO23
frequency: 20000 Hz
id: fan5_pwm
fan:
- platform: speed
output: fan1_pwm
name: "PWM Fan 1"
id: fan1
- platform: speed
output: fan2_pwm
name: "PWM Fan 2"
id: fan2
- platform: speed
output: fan3_pwm
name: "PWM Fan 3"
id: fan3
- platform: speed
output: fan4_pwm
name: "PWM Fan 4"
id: fan4
- platform: speed
output: fan5_pwm
name: "PWM Fan 5"
id: fan5

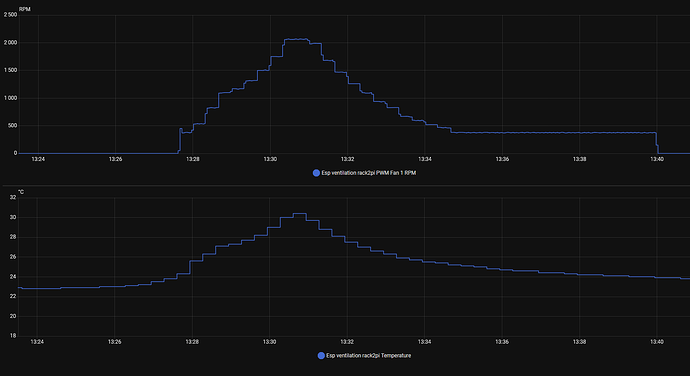

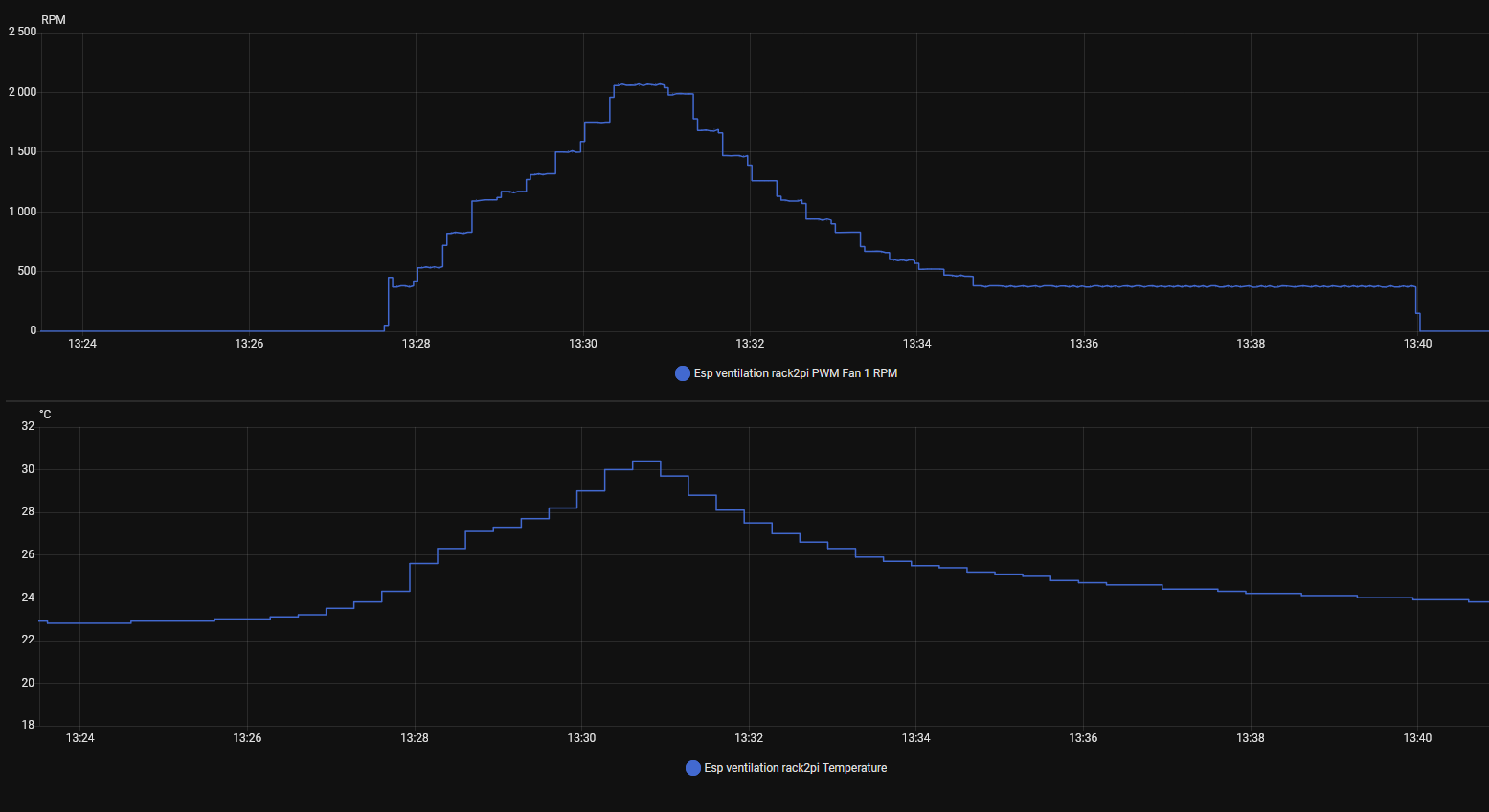

sous les 25°C les ventilos sont off et au dessus ça commence à souffler à 20% jusque 100% à 30°C et plus
cdt
1 « J'aime »
Bonsoir,
Merci pour le partage mais j’ai besoin de faire une solution avec des floats pour suivre l’évolution de la tension de mon capteur de temperature. Avec des seuils ca ne va pas fonctionner.
J’ai essayé avec ledc mais les floats ne sont pas pris en compte et mes competences sont limitées
Si vous avez une idée…
En tout cas merci de ton aide
Cédric
1 « J'aime »
Re,
Faudrait tester, j’ai pas creusé
on_value:
then:
- lambda: |-
float t = x;
// Vérifier la validité
if (isnan(t) || t < 0 || t > 80) {
ESP_LOGW("temp", "Valeur invalide ignorée: %.2f", t);
return;
}
// ---- Courbe proportionnelle ----
// 0% à 20°C, 100% à 40°C
float speed = (t - 20.0f) / (40.0f - 20.0f);
// Limitation entre 0 et 1
speed = clamp(speed, 0.0f, 1.0f);
// ---- Application de la vitesse ----
id(fan1).set_speed(speed * 100);
id(fan2).set_speed(speed * 100);
id(fan3).set_speed(speed * 100);
id(fan4).set_speed(speed * 100);
id(fan5).set_speed(speed * 100);
// Log
ESP_LOGI("control", "T=%.2f°C → PWM=%.0f%%", t, speed * 100);
exponentielle
float speed = pow((t - 20.0f) / 20.0f, 2);
speed = clamp(speed, 0.0f, 1.0f);
logarithmique
float speed = log1p(max(0.0f, t - 20.0f)) / log1p(20.0f);
speed = clamp(speed, 0.0f, 1.0f);
cdt
