aaah bas oui la câblage est bon mais l’erreur vient de là

@Antoine1

Le voltmètre est sur IN et Q1

IN et Q1 c’est le même « fil » c’est entre N et Q1 quil faut mesurer la tension
entre IN et Q1 tu peux vérifier la continuité

[Antoine1]

Du coup entre IN et N j’ai bien les 24v…

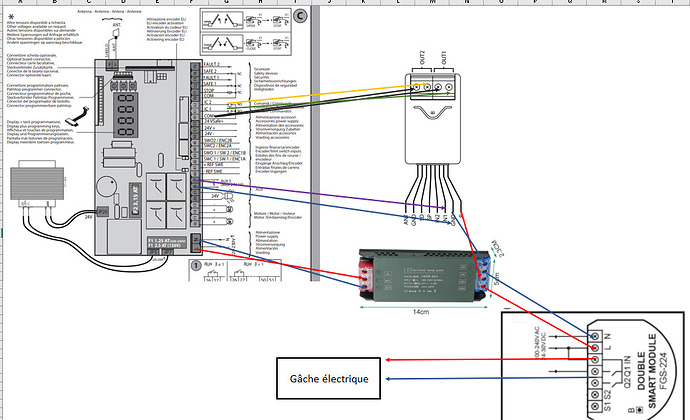

Je pense donc partir sur ce branchement:

Ca va m’éviter de rajouter un relais supplémentaire et je peux même alimenter le Smart Implant avec la même alim puiqu’il y a deux sorties.

Si je comprends bien, avec ce schéma, pas besoin d’limenter la gâche à part c’est ça?
Elle devrait l’être via le FGS 224?

Encore merci pour le suivi et les éclaircissements!

[ddfdom]

par contre il semble que tu as des sorties 24v directement sur ta carte

sinon ton cablage avec ton transfo est ok

[Antoine1]

Salut,

Oui il y a bien du 24v mais comme il fallait alimenter gâche (via FGS 224) et le FGSB222 (pour gérer le portail) j’ai pensé que c’était pas plus mal de prendre une alim rien que pour ça et ne pas charger la carte du portail. D’autant plus qu’en lisant certains posts, il semblerait qu’elle delivrerait du AC au lieu de DC (j’ai pas vérifié)

Mise en service aujourd’hui, le cablâge ci-dessus est plus ou moins ok: l’ouverture piéton fonctionne, l’ouverture totale aussi, et la gâche du portillon également.
Il y a une partie du FGS-224 qui n’était pas ok, je corrigerai mon plan prochainement.
Le IN1 du FGBS-222 en revanche ne fonctionne pas, il faut que je me pose dessus pour voir d’où ça vient (inversion de fils, incohérence entre le réglage AUX2 et celui du IN1 entre ouvert et fermé).
Comme on a géré pas mal de travaux en simultané je verrais ça après (dimanche?)

Je rouvre le boitier de commande sous peu pour régler le IN1 et mettre à jour le schéma au cas où d’autres personnes seraient dans le même cas que moi.

Au final:

• FGBS-222= deux contacts secs pour ouverture portail + portail mode piéton + (encore à creuser) retour d’état du portail
• FGS-224= pontage entre L+IN pour alimenter la gâche et la dévérouiller

J’utilisais déjà une Keyfob de Fibaro pour ouvir les portes de garage, j’ai donc modifié le Blueprint pour commander les modes d’ouvertures du portillon et du portail.
Au niveau de la porte d’entrée, j’ai mis un Zooz Zen37, qui ressemble un peu à la télécommande des Philips Hue pour gérer Portail + portillon.
Le FGBS-222 semble quant à lui un module très polyvalent (et très petit, pas plus gros qu’une pièce de 2€)

Merci pour l’accompagnement en tout cas, j’ai appris pas mal de choses notamment pour le portillon qui m’a donné un peu de fil à retordre entre les histoires de contact « sec » et « mouillé »…

Madame est contente donc mission réussie…

[Antoine1]

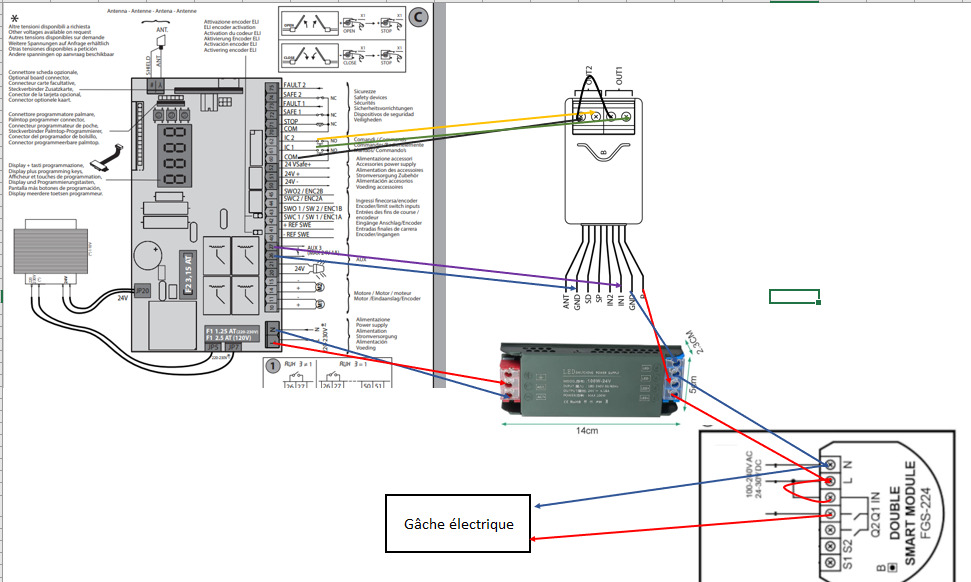

Voici donc le branchement final sur une centrale Thalia A80 si ça peut servir:

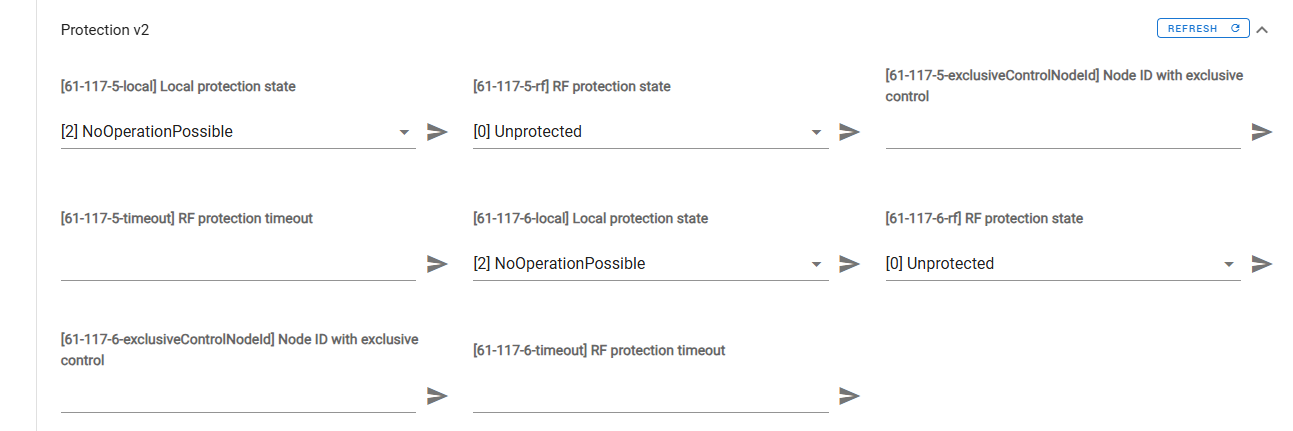

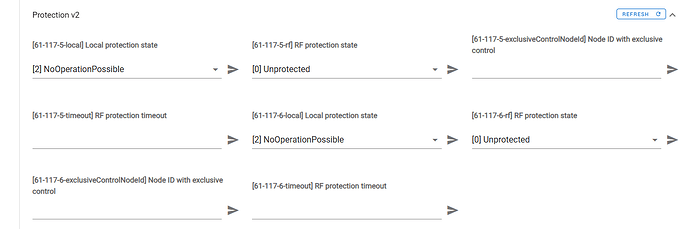

J’ai passé les paramètres de protection du module comme ci-dessous pour découpler les IN et OUT:

Au final, le IN1 a marché direct en le rebranchant, je penche pour un problème de paramètrage initial.

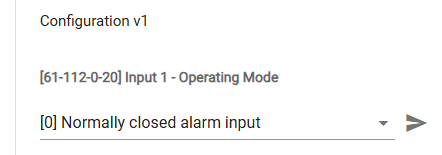

Le IN1 est cofiguré comme cela:

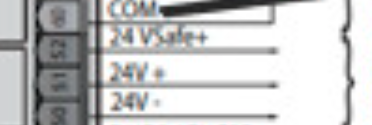

Et le AUX2 du portail en 13:

Du coup j’ai bien le retour d’état du portail (ouvert ou fermé).

Et le code des deux covers que j’ai ajouté au configuration.yaml:

cover:
  - platform: template
    covers:
      portail_ouverture_totale:
        friendly_name: "Portail ouverture totale"
        value_template: "{{ is_state('binary_sensor.portail_intrusion', 'on') }}"
        open_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail
        stop_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail
        close_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail
        icon_template: >-
          {% if states('binary_sensor.portail_intrusion') == "on" %}
            mdi:gate-open
          {% else %}
            mdi:gate
          {% endif %}

      portail_ouverture_pietons:
        friendly_name: "Portail ouverture piétons"
        value_template: "{{ is_state('binary_sensor.portail_intrusion', 'on') }}"
        open_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail_6
        stop_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail_6
        close_cover:
          service: switch.turn_on
          data:
            entity_id: switch.portail_6
        icon_template: >-
          {% if states('binary_sensor.portail_intrusion') == "on" %}
            mdi:gate-open
          {% else %}
            mdi:gate
          {% endif %}
