INA219DC sur ESP32

[imhotep57]

Bonjour,

je me pose 2 questions concernant le cablage d’un module INA219DC (chinois) sur ESP32

1 - sur les shemas toruvés sur le net, le cablage est tentot en 5V tantot en 3,3V, lequel privilégié ?

Sachant que la data est transmise à l’ESP32 par le bus I2C, il ne devrait pas avoir de risques (pour l’esp32) à mettre en 5V ?

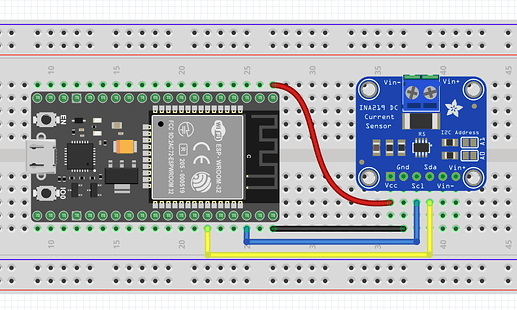

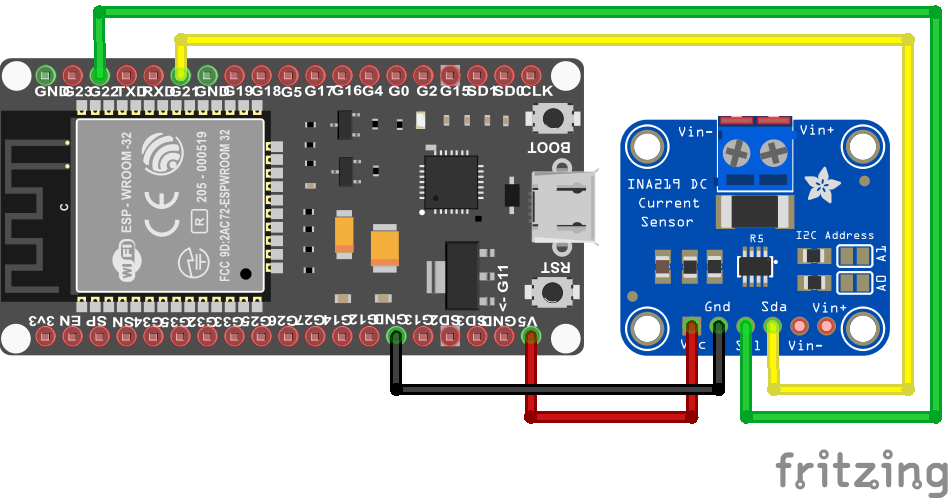

exemple de shema:

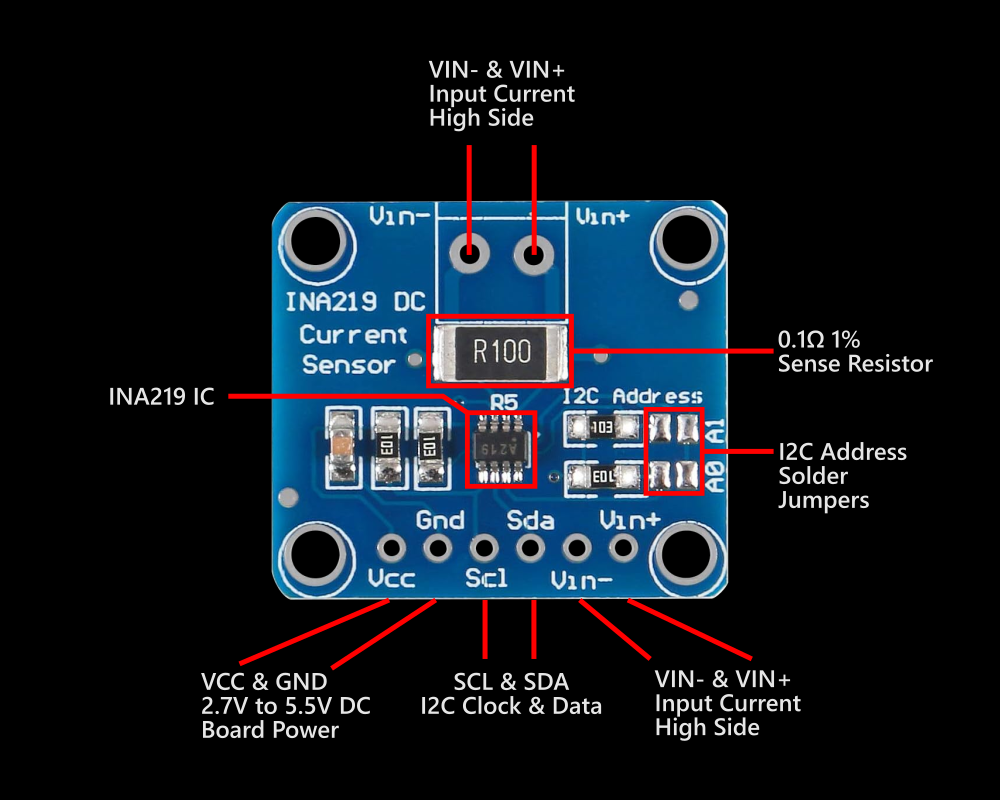

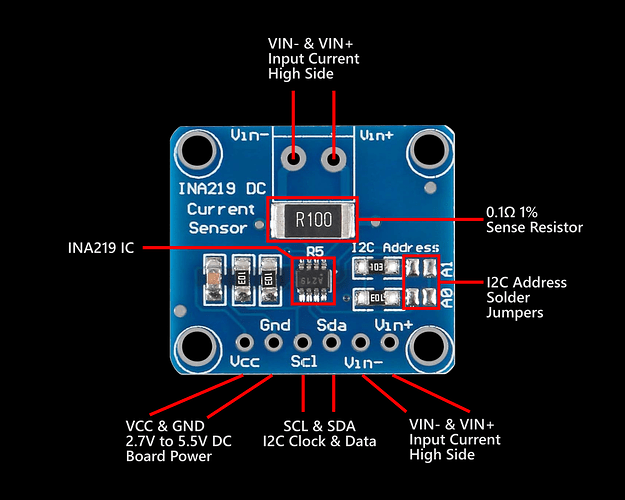

2 - Il y’a deux jeux de pin Vin+ et Vin- sur le module, on est d’accord qu’elles sont connectées, et que je peux aussi bien utiliser celles sur bornier que les autres (pour pluger le module sur un PCB) ?

Merci

[Frosh]

@imhotep57

on est d’accord qu’elles sont connectées, et que je peux aussi bien utiliser celles sur bornier que les autres

En effet ces deux jeux sont relier au même points. Tu peux utiliser l’un ou l’autre

[imhotep57]

@Frosh

En effet ces deux jeux sont relier au même points. Tu peux utiliser l’un ou l’autre

merci, ça vas simplifier mon PCB

pour l’alim tu as un avis sur le fait d’utiliser 5V plutôt que 3,3V ?

[Forhorse]

Vu que d’après la datasheet de l’INA219 les niveaux logique du bus I2C sont referencé par rapport à l’alimentation, et vu que l’ESP est en niveau 3.3V, il est préférable d’alimenter l’INA219 en 3.3V (même si ça doit certainement aussi fonctionner en 5V)

[imhotep57]

@Forhorse

u que d’après la datasheet de l’INA219 les niveaux logique du bus I2C sont referencé par rapport à l’alimentation, et vu que l’ESP est en niveau 3.3V, il est préférable d’alimenter l’INA219 en 3.3V (même si ça doit certainement aussi fonctionner en 5V)

ok ok je part comme ça alors.

Merci à tous
