Meanwell – Rail d’alimentation DIN 60 W 24 V 2,5 A, montage sur panneau - HDR-60-24
Il permet d’alimenter mon ESP-001, mon ESP-EAU et mes électrovannes d’arrosage automatique.
ESP-001 : ESP32 4-Channel Relay Module Binghe ESP32-WROOM (LC-Relay-ESP32-4R-A2)
Il est branché sur le + et le - du transformateur.
ESP-EAU : ESP32-D1-MINI, l’alimentation passe par un convertisseur 5 V (entrée 24 V convertie en 5 V pour l’ESP).
Un disjoncteur 10 A en amont de mon transformateur.
Mon souci est le suivant : lorsque j’alimente mon transformateur, mon ESP-001 s’allume correctement, se connecte au Wi-Fi et remonte mes entités (4 interrupteurs). En revanche, mon ESP-EAU, bien qu’allumé, ne parvient visiblement pas à se connecter au Wi-Fi.
Je n’arrivais pas à cibler mon souci. Du coup, j’ai retiré le + sur ma carte ESP-EAU et je l’ai remis (à chaud, je sais que ce n’est pas bien), et là, cela a fonctionné !
À chaque fois que ça disjoncte ou que je fais disjoncter mon transformateur, lors du rétablissement du courant, l’ESP-001 démarre parfaitement bien, mais mon deuxième ESP-EAU s’allume sans réussir à se connecter au Wi-Fi.
Est-ce que cela peut venir du convertisseur 24 V → 5 V ? (À savoir que je n’ai pas mis de résistance.)
J’ai l’impression que mon transformateur reçoit bien le courant, mais vu que l’ESP s’allume aussi en 3 V sans Wi-Fi, j’ai l’impression qu’il reste bloqué dans cet état.
J’ai essayé d’appuyer sur le bouton Reset, mais j’ai rencontré le même problème. Je dois retirer le + et le remettre pour qu’il démarre correctement.
C’est pas plutôt un souci de montage avec un pin qui sert à le mettre en mode flash au démarrage et que tu utilises comme entrée ?
Du coup, coupure alim => fallback en mode normal ?
Je ne suis pas du tout spécialiste mais tu devrais partager ton schéma
+1 pour le coup de l’entrée qui active le mode flash, c’est une erreur courante.
Sinon ça peut être lié à un temps de monté de l’alimentation trop long.
Essaye d’ajouter un condensateur de 1µF entre le GND et la broche EN de ton ESP32 qui boot pas.

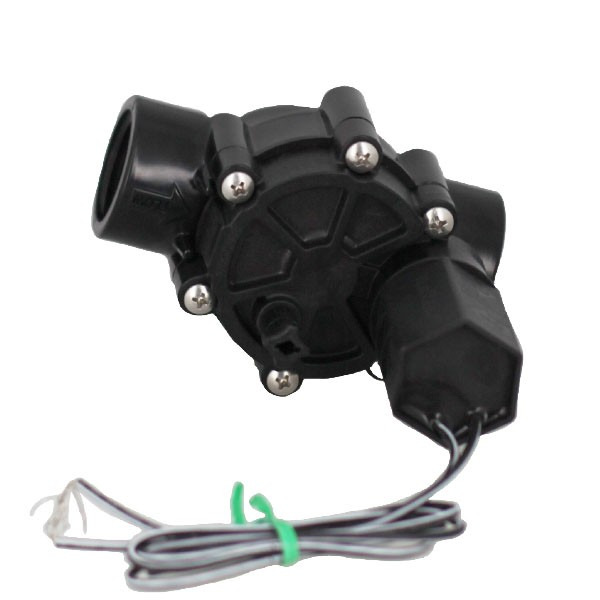

EDIT: Et sinon tu es sur que tes électrovannes sont prévues pour du 24VDC ? en général les EV d’arrosage sont prévues pour du 24V AC (ou 9V DC pour les bistables) donc si tu les alimentes avec du continu elles vont chauffer et cramer… histoire d’impédance, toussa…
Quand on veut alimenter une bobine prévue pour de l’alternatif avec du continu, en général on divise la tension d’alimentation par 2 (donc pour une bobine 24V AC alimentée en continu il faut du 12V)
C’est bien du 24V DC qui passe dans mes électrovannes.

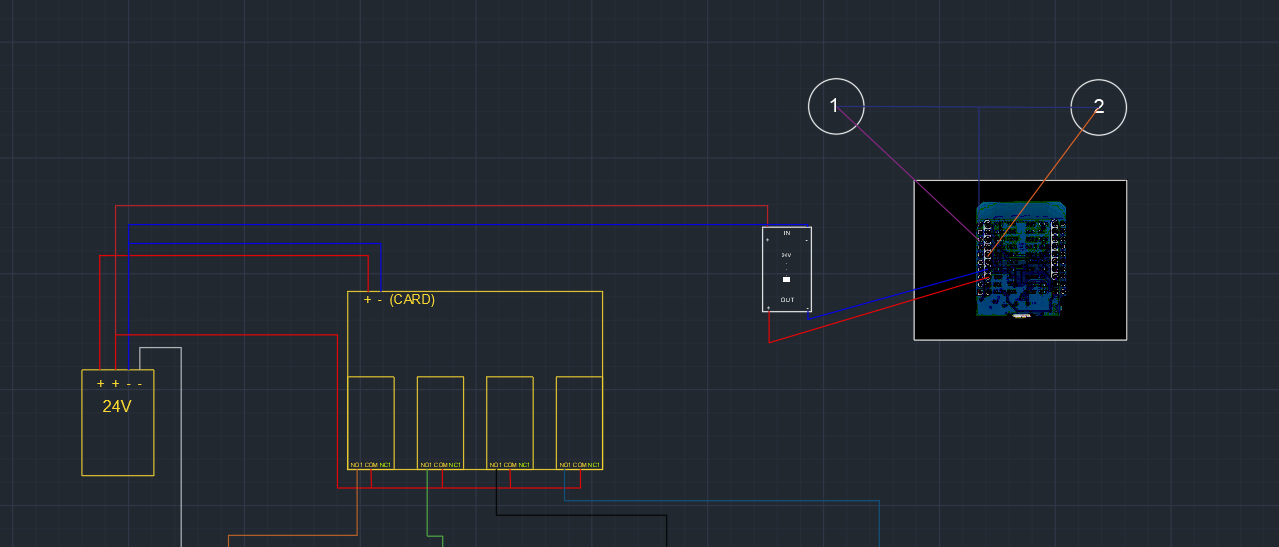

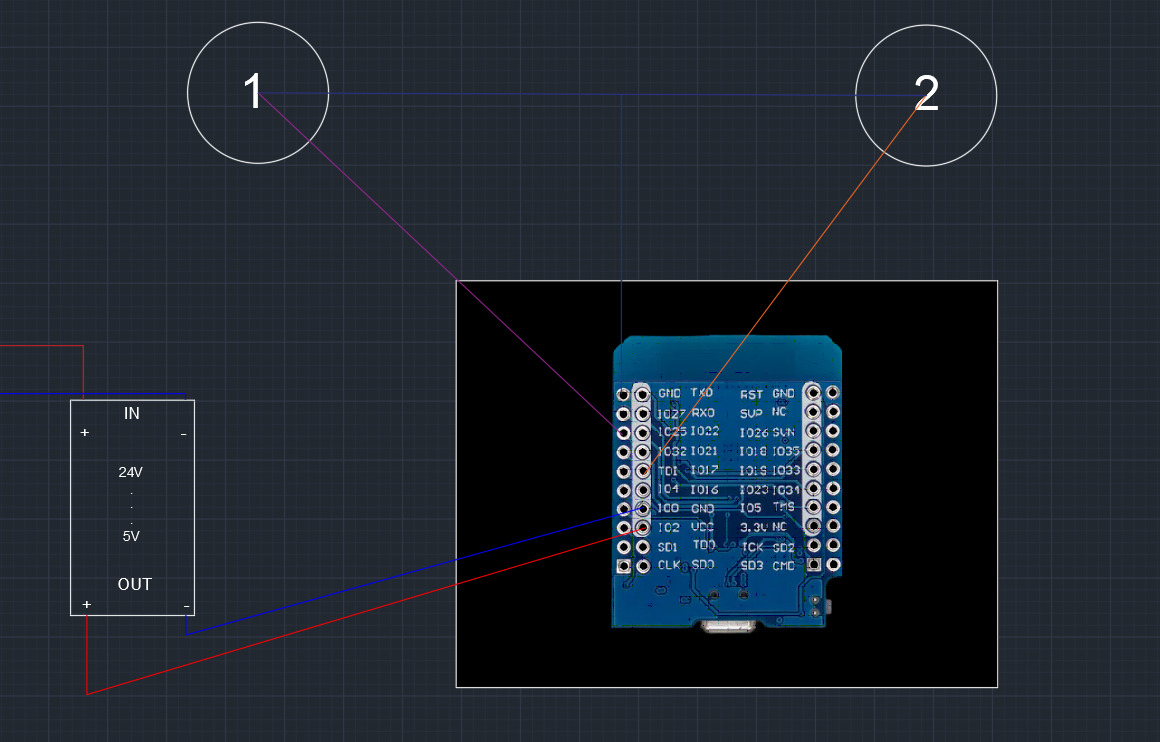

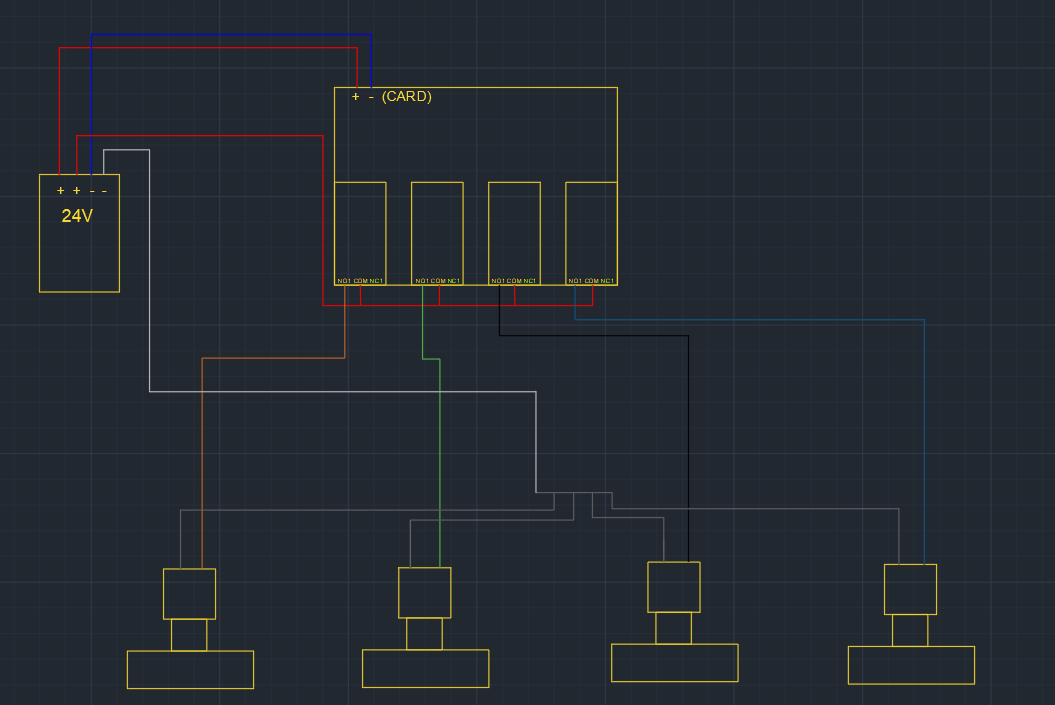

Je vous fait le schéma pour mon module d’eau (je pense pas que se soit un problème de pin flash car quand je retire le fil + (et que l’alim 24v est en marche) et que je le remet là tout se lance bien.
Je pense plutôt à une monté en puissance du transfo.
Si tu te limite à ne jamais alimenter plus d’une EV à la fois, ce genre de transfo devrait aller (même si un transfo de sonnette ne serait pas mon premier choix pour cette application)
Si tu veux en alimenter plusieurs en même temps, il faudra plus puissant.
J’ai mis du 5V sur la carte avec les switch et sur la carte de gestion d’eau.
Sur la carte de gestion d’eau j’ai retiré le convertisseur 24vDC->5VDC et alimenté directement en 5V par contre quand je remet le jus l’esp d’eau s’allume mais ne remonte pas les infos.
Je dois encore retirer le + de la carte et le remettre à chaude.
La résistance 1000ohm je dois la mettre entre mon arrivée 5V et le VCC de la carte ?
J’ai résolu mon problème j’ai ajusté la sortie de mon transformateur 5V à 5.7V et ça marche les infos remonte bien et l’esp de l’eau boot correctement.
Tu préconise quoi comme transfo 24VAC en DIN ? J’ai rien trouvé d’autre que des transfo pour sonnette
