Tuto : Réaliser un Escalier Lumineux avec QuinLED, WLED et Capteurs Millimétriques
Introduction
Salut à tous ! Aujourd’hui, je vais vous montrer comment j’ai transformé mon escalier en une véritable œuvre d’art lumineuse à l’aide des modules QuinLED, du logiciel WLED, et des capteurs millimétriques LD2410C. Ce projet est idéal pour ajouter une touche de modernité et d’ambiance à votre intérieur. Suivez ce tutoriel pour savoir comment le reproduire chez vous.
Matériel Nécessaire
Pour ce projet, vous aurez besoin de :
- 1 Modules QuinLED-Dig-Quad
- 10m dans mon cas de Bande LED adressable FCOB RGB IC (WS2811, 720 LED/m, DC 24V)
- 1 Alimentation MEAN WELL UHP-350-24
- 2 Capteurs millimétriques LD2410C
- Logiciel WLED (avec le mod « Animated Staircase » compilé)
- j’ai utilisé ici des câbles électriques 0.75mm² et 2.5mm² (des câbles que j’avais en stock) Attention à leur dimensionnent https://wled-calculator.github.io/
- Connecteurs
- Optionnel: Imprimante 3D (pour les accessoires de gestion des câbles et les boîtiers)
- Fer à souder et étain
- Outils divers : tournevis, pinces, perceuse, pistolet à colle, etc…
Étape 1 : Préparation du Matériel
- Modules QuinLED : J’ai utilisé un QuinLED-Dig-Quad, mais vous pouvez choisir un modèle qui convient à votre configuration. Il contient des fusibles, 4 sortie pour leds avec level shifter, et supporte nativement WLED.
Vous pouvez aussi utiliser simplement un ESP mais il sera beaucoup moins bien équipe ( pas de protection, aucun lissage de tension, nécessite une alimentation 5V, pas de level shifter pour les pins DATA cela évite que les leds clignotent ou face l’inverse que ce que l’on souhaite, etc… - Alimentation : Assurez-vous que votre alimentation peut fournir suffisamment de puissance pour l’ensemble de vos bandes LED. J’ai utilisé une alimentation MEAN WELL UHP-350-24 de 24V Fanless .Je vous conseille vraiment d’investir dans une alimentation de qualité, j’avais pris ça au debut je m’en suis mordu les doigts, plein de problème de leds qui clignoté… De plus l’alimentation sera branché H24 donc autant bien sécurisé tout cela.

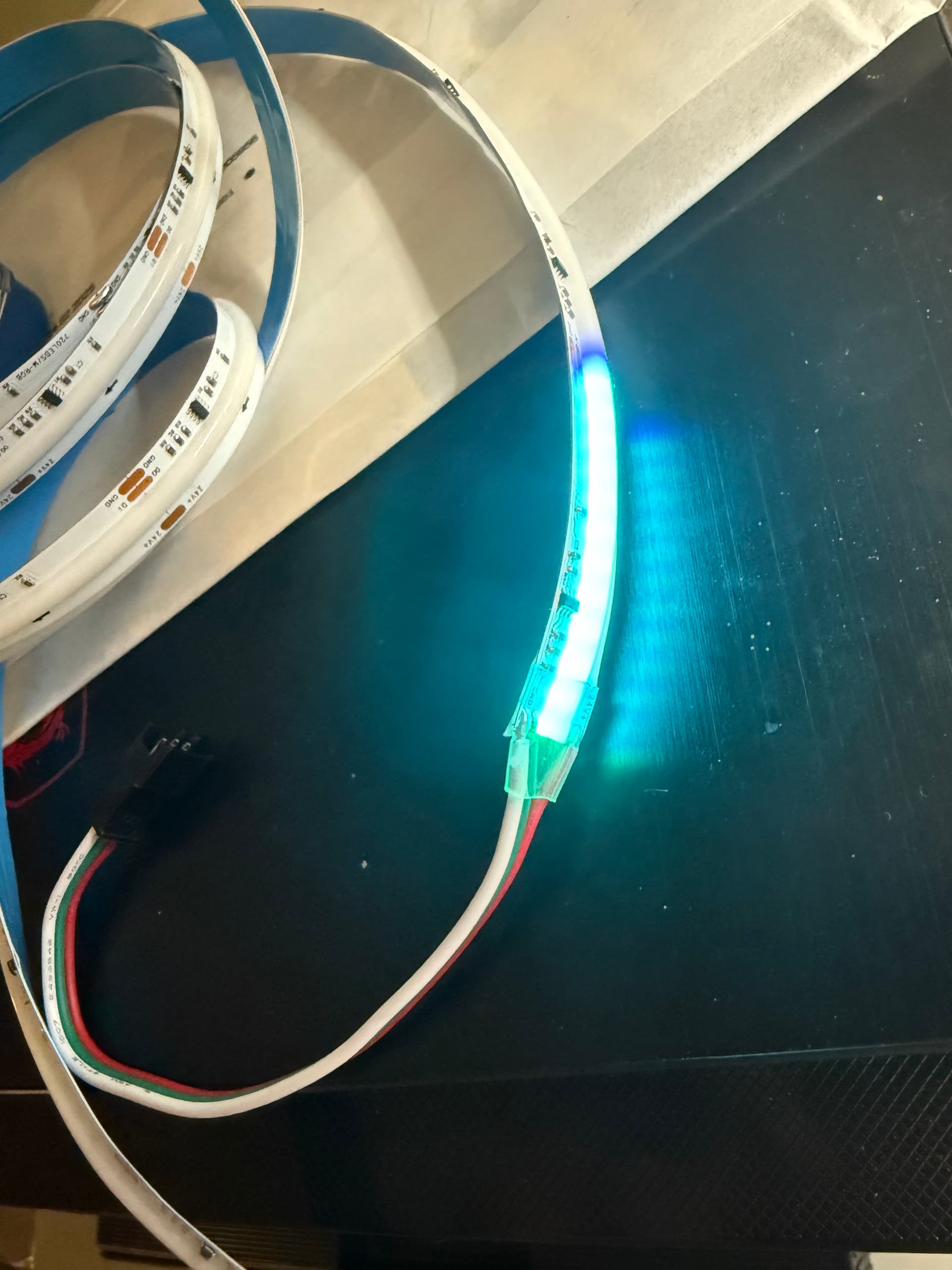

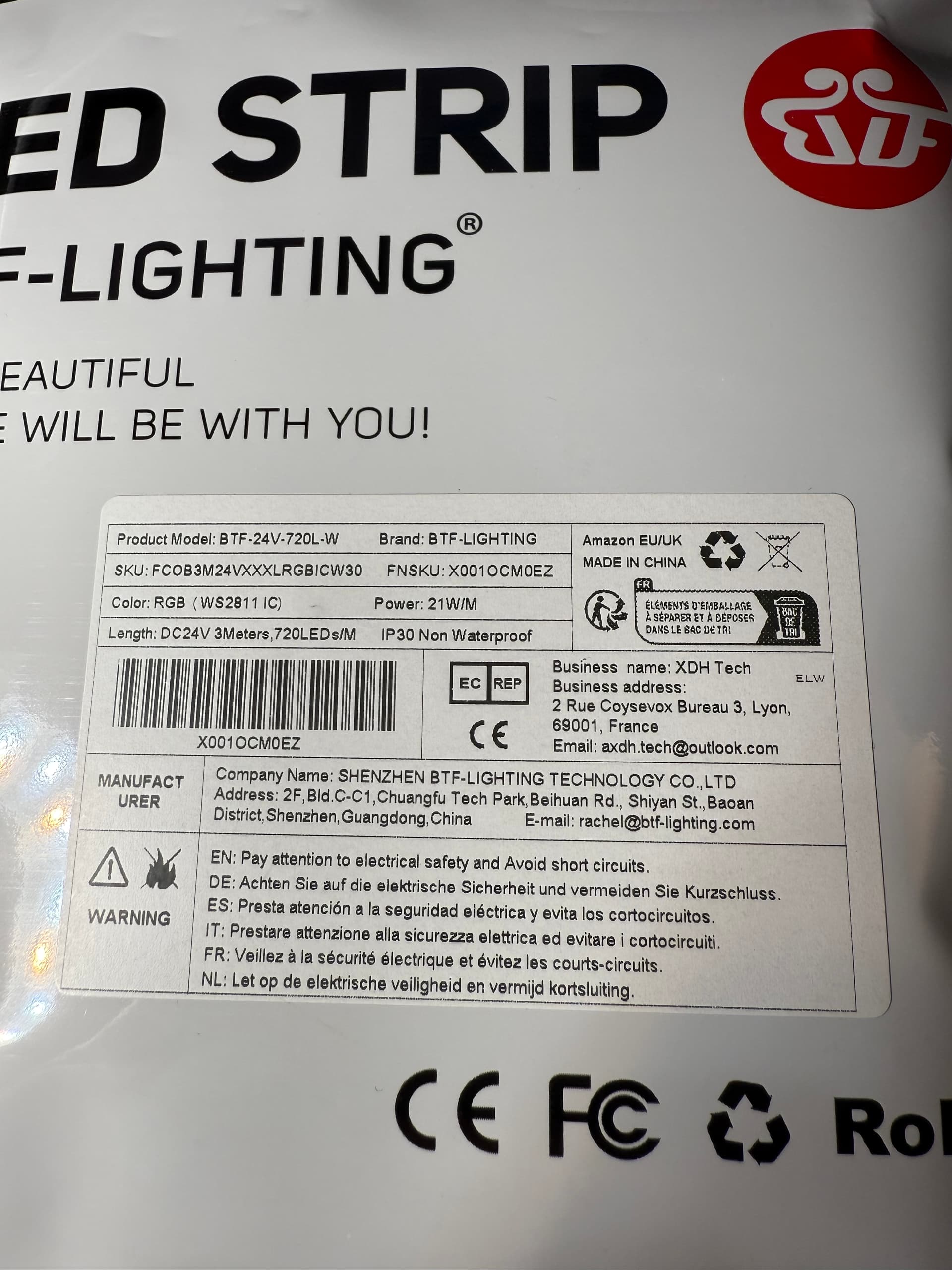

- Bande LED : J’ai utilisé des bandes LED FCOB RGB IC (WS2811, 720 LED/m, DC 24V). Mesurez la longueur de chaque marche de votre escalier et découpez les bandes LED en conséquence. Compatible bien sur avec WLED, Les bandeau led en FCOB IP67 sont bien car il ont un diffuseur mais sont bien chiant à souder et sont plus gros.
- Capteurs millimétriques : J’ai utilisé des capteurs LD2410C pour détecter le début et la fin des marches, ça marche vraiment bien, il faut juste passé un peu de temps pour bien le positionner et le configurer, mais la detection à travers le bois de l’escalier fonctionne bien, c’est un Must Have si on ne veux pas de trous visible comme pour passer un capteur de type ultrason par exemple.
- Câbles électriques : Utilisez des câbles de 0.75mm² pour les connexions LED et des câbles de 2.5mm² pour les connexions d’alimentation principales. Des câbles de 0.75mm² c’est vraiment le maximum pour souder convenablement, j’aurai pu prendre beaucoup moins, mais j’avais ça dans mon garage.
Étape 2 : Installation Physique
-
Perçage des Marches : Percez deux trous par marche pour passer les câbles des bandes LED. Assurez-vous que les trous sont suffisamment larges pour faire passer les câbles sans difficulté.
-
Positionnement des Bandes LED : Fixez les bandes LED sous chaque marche de l’escalier. Utilisez le double-face du bandeau led ou des supports de fixation adaptés.
-
Câblage : Reliez les bandes LED entre elles en veillant à bien suivre l’ordre des données (DATA IN et DATA OUT). Utilisez des câbles de 0.75mm² pour ces connexions. Soudez les connexions. Clairement il faut faire attention au sens des flèches du bandeau leds il doit toujours être dans le même sens.
-

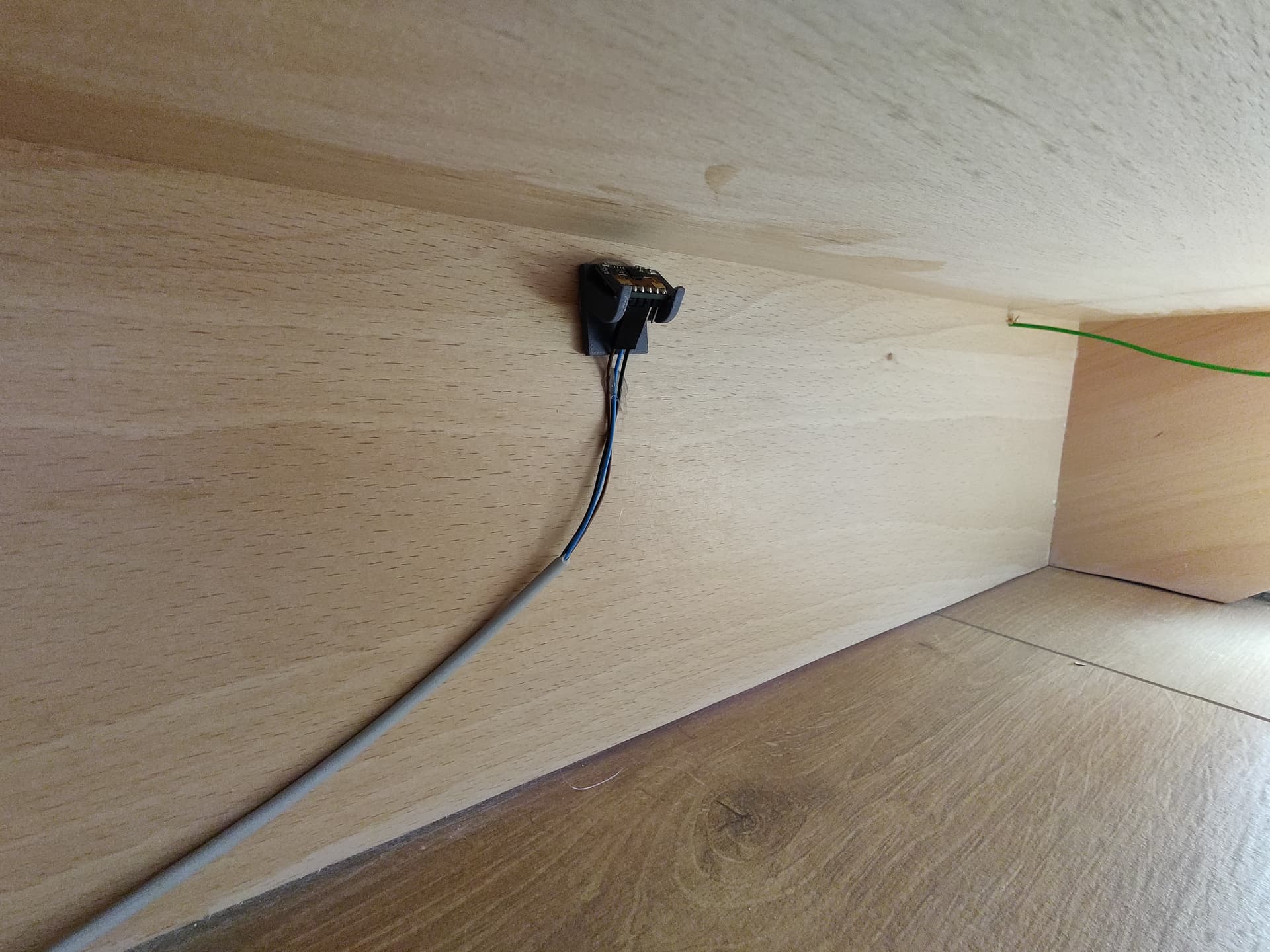

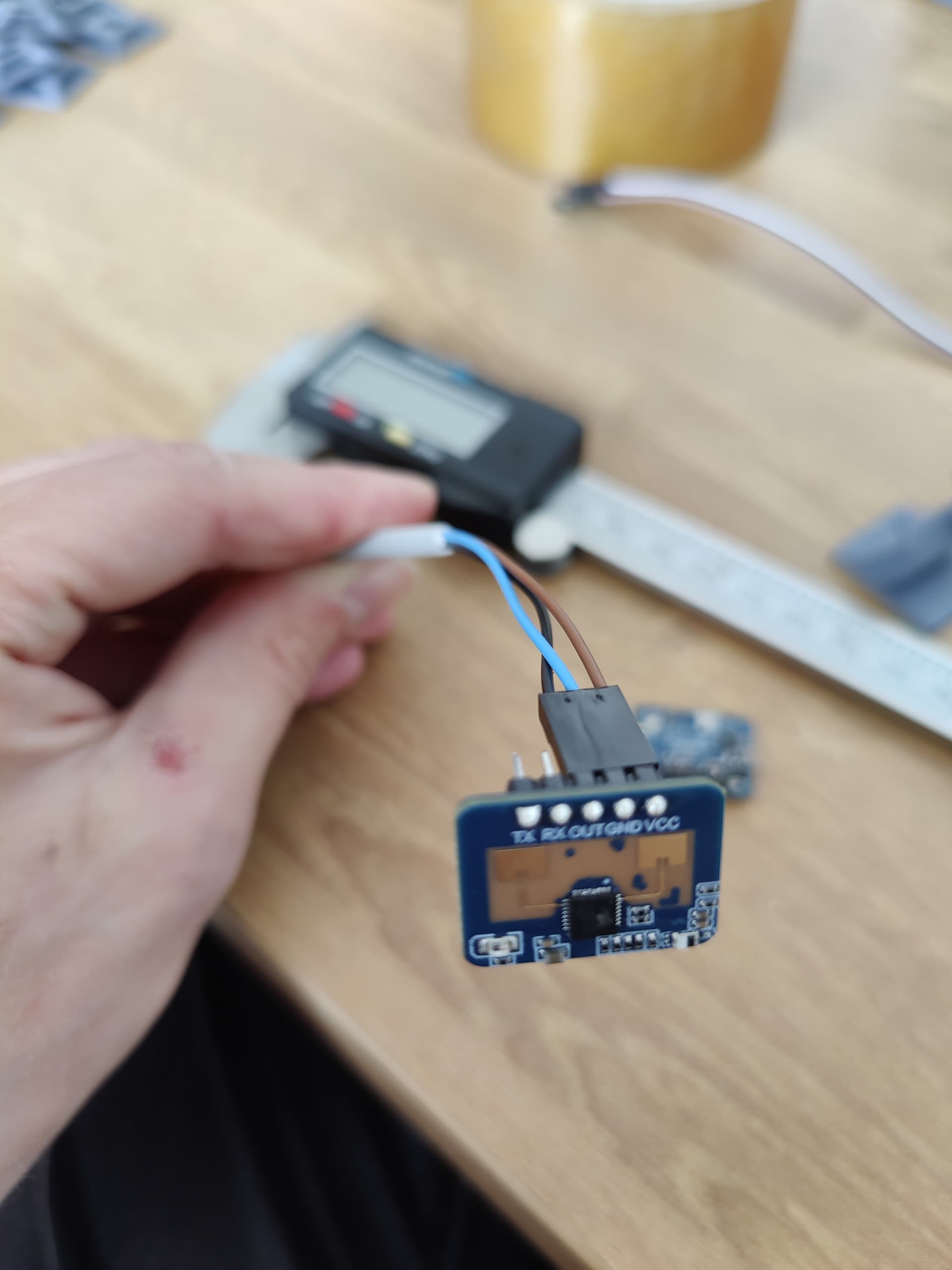

Fixation des Capteurs : Utilisez les accessoires imprimés en 3D pour fixer les capteurs LD2410C au début et à la fin de l’escalier. Les capteurs ont 5 Pins, nous n’en utiliseront que 3, VCC, GND, OUT ( signal de détection de mouvement). Dans mon cas j’ai branché le 1 capteur sur la broche 32 et le deuxième sur la broche 2, voir ici le tableau Pinout
-

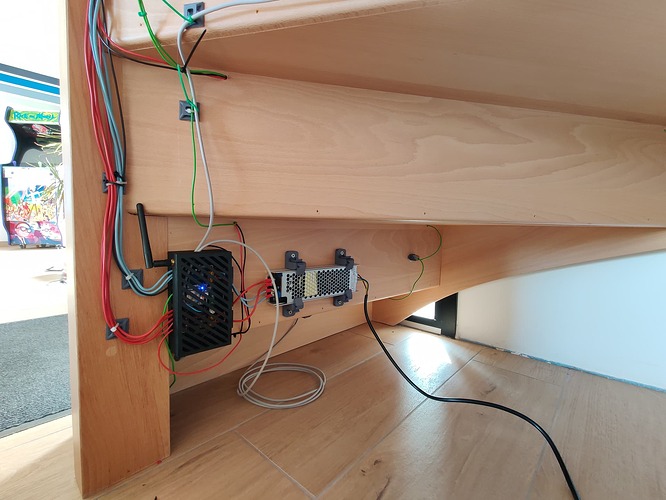

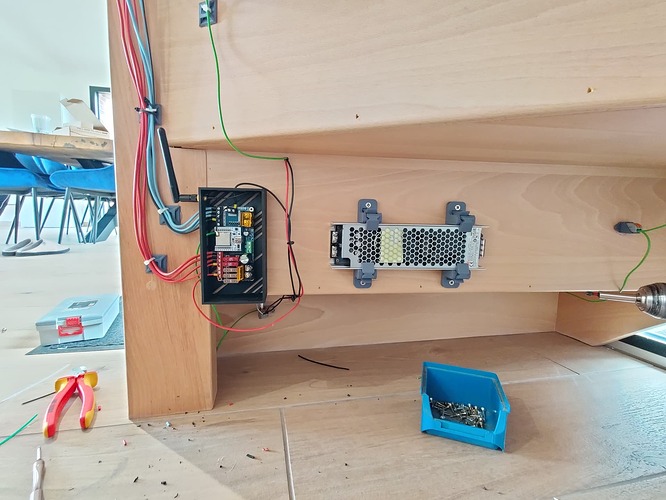

Gestion des Câbles : Utilisez des accessoires imprimés en 3D pour organiser et fixer les câbles sous les marches de manière ordonnée.
Voici les liens des impressions 3D utilisés :
Boitier
support de wago
Attache colson
Support alimentation
Étape 3 : Configuration des Modules QuinLED
- Connexion des Modules : Connectez les modules QuinLED aux bandes LED. Assurez-vous que chaque module contrôle la section correspondante de l’escalier.

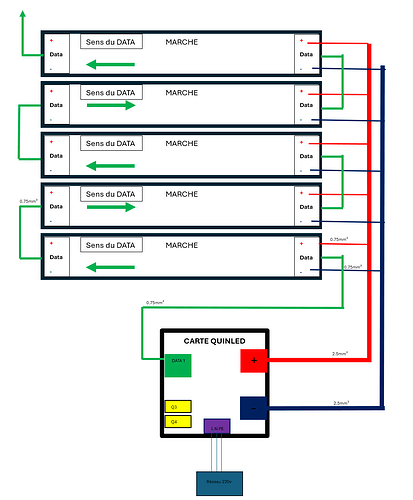

Exemple pour 5 marches
- Alimentation : Branchez les modules et les bandes LED à l’alimentation MEAN WELL UHP-350-24 en utilisant des câbles de 2.5mm² pour les connexions principales. Vérifiez les connexions pour éviter tout court-circuit.
- Boîtier : Utilisez les boîtiers imprimés en 3D pour protéger les modules QuinLED.
Étape 4 : Installation et Configuration de WLED
-
Téléchargement de WLED : Le but sera de télécharger WLED afin de le compilé pour installer le mod « Animated Staircase » et qu’il fonctionne avec notre QuinledQuad qui est un ESP32.
Je ne ferais pas de tuto sur la compilation en elle même car je n’y connais pas grand chose, cela c’est bien passé pour moi en suivant les docs:
https://github.com/Aircoookie/WLED/blob/main/usermods/Animated_Staircase/README.md
https://quinled.info/2020/12/22/livestream-wled-compile/
https://www.youtube.com/watch?v=9n1dbml9UNE -
Configuration de WLED :
- Connectez-vous au réseau Wi-Fi du module pour accéder à l’interface WLED.

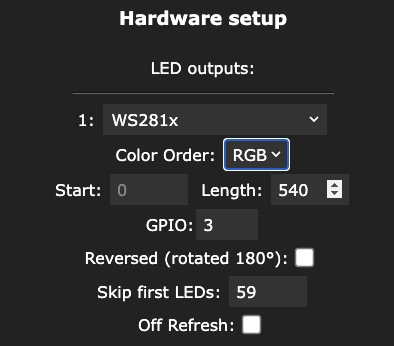

- Configurez les paramètres de base (nombre de LEDs, alimentation, etc.).
- Testez l’éclairage pour vérifier que toutes les LEDs fonctionnent correctement.

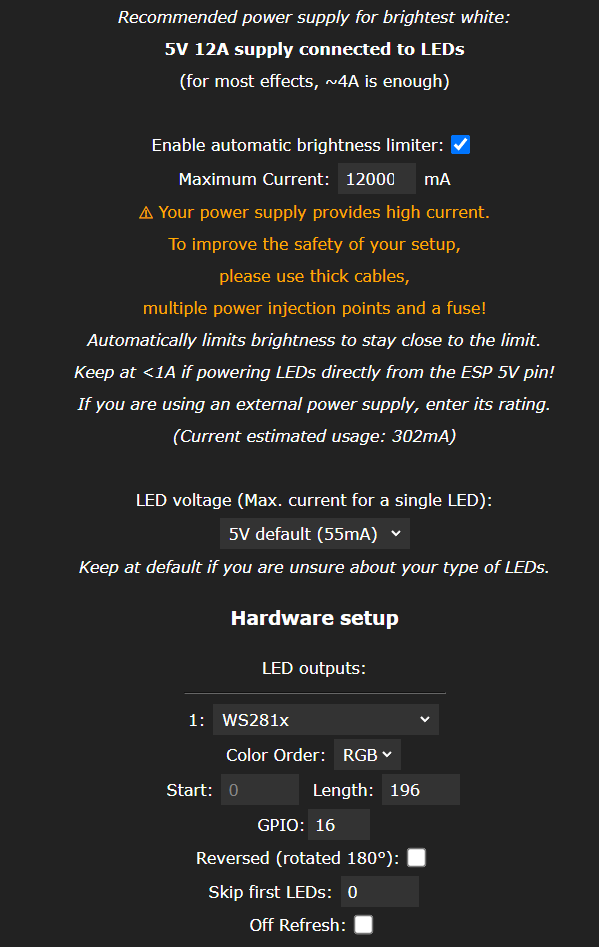

Ici j’utilise la PIN 16 ce qui correspond à la sortie 1 de la carte DigQuad.
Ici il faudra configurer vos segment pour qu’il correspondent au bon nombre de leds par marche.
Dans mon cas : j’ai 13 segment.

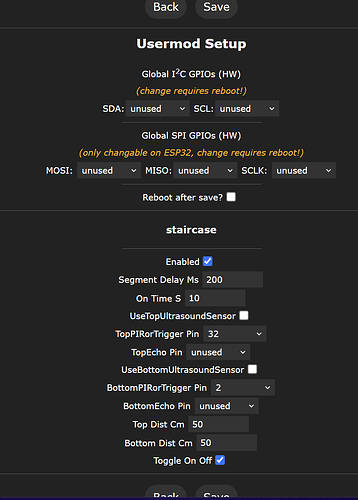

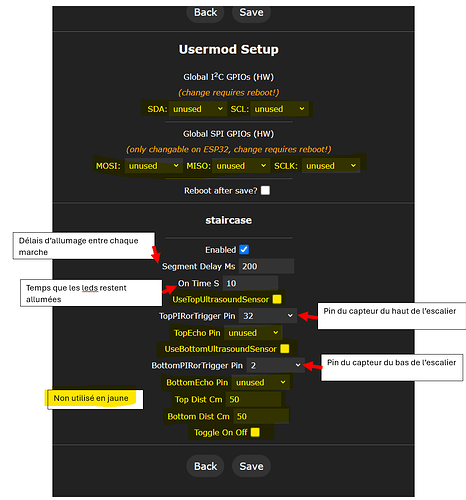

- Configuration des Capteurs : Intégrez les capteurs LD2410C dans la configuration de WLED pour activer les animations lorsque quelqu’un monte ou descend les marches. Ici il faut se rendre dans le menu Usermods, si tout va bien vous avez le mod staircase, voici ma config :

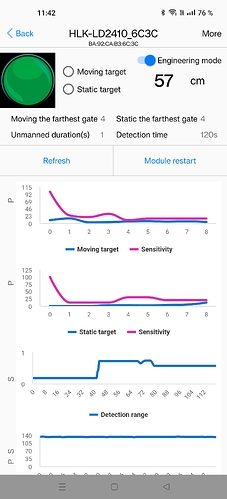

Il va falloir télécharger l’application HLK RadarTool pour se connecter en bluetooth sur le capteur et pouvoir ajuster les seuils de détection.
Étape 5 : Programmation des Effets Lumineux
- Choix des Effets : WLED propose une multitude d’effets lumineux. Choisissez ceux qui conviennent le mieux à votre escalier.
- Automatisation : Configurez des scénarios d’éclairage en fonction de l’heure ou de la détection de mouvement pour un effet encore plus impressionnant, avec l’intégration WLED de home assistant vous pourrez modifier les Preset à utiliser en fonction de vos envie.

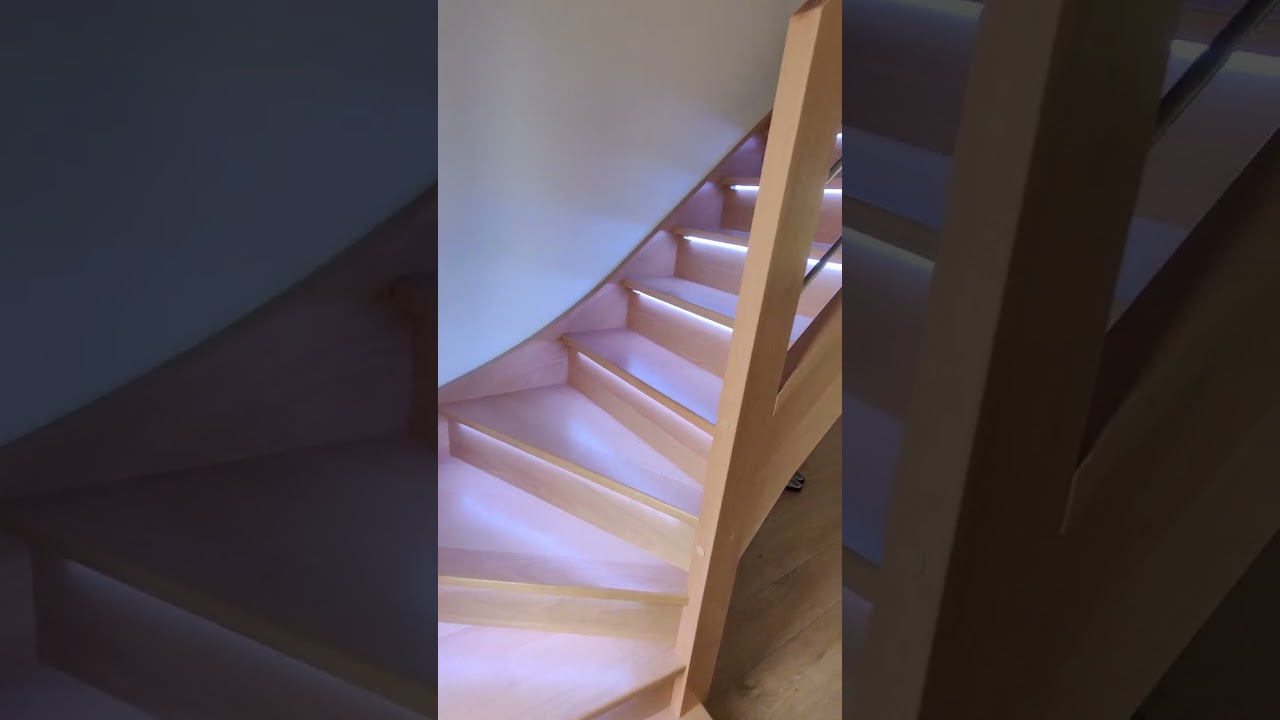

https://youtube.com/shorts/LFk3UJetjXc
Exemple en ce moment, un escalier de couleur bleu blanc rouge pour l’euro2024…
Conclusion
-

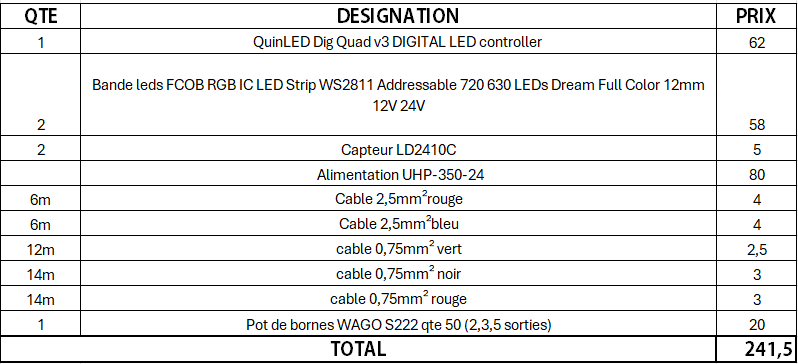

Tarif
J’ai récupérer un cable de 5m en 3fil pour les capteurs LD2410c. -
Consommation
Éteint, j’ai relevé une consommation de 13W, puis 83W avec l’effet lumineux Rainbow de la vidéo, et en blanc fixe 119W. Tout dépendra de l’effet lumineux en cours ainsi que de la luminosité que vous mettez.
Ici l’effet lumineux durent à peu prêt 10 sec ( paramétrable dans wled)
Voilà, votre escalier lumineux est prêt !
N’hésitez pas à partager vos créations et à poser vos questions si vous rencontrez des difficultés. L’article est en cours de rédaction il sera amélioré des que j’aurais du temps de dispo.
Merci Chat GPT qui m’a aidé sur la rédaction d’une partie de l’article héhé.
UPDATE: Relais SSR
J’ai ajouté un relais SSR pour baissé la consommation en veille.
Vous aurez besoin:
-
Un SSR correspond à l’amperage que vous souhaité commuté, j’ai pris un SSR-25DA Lien Aliexpress sans affiliation
-
Une alimentation qui sort entre 5v à 30v max 2A ça suffira largement.
Ici la vidéo d’explication : QuinLED-Dig boards and using a relay and the vEXT function

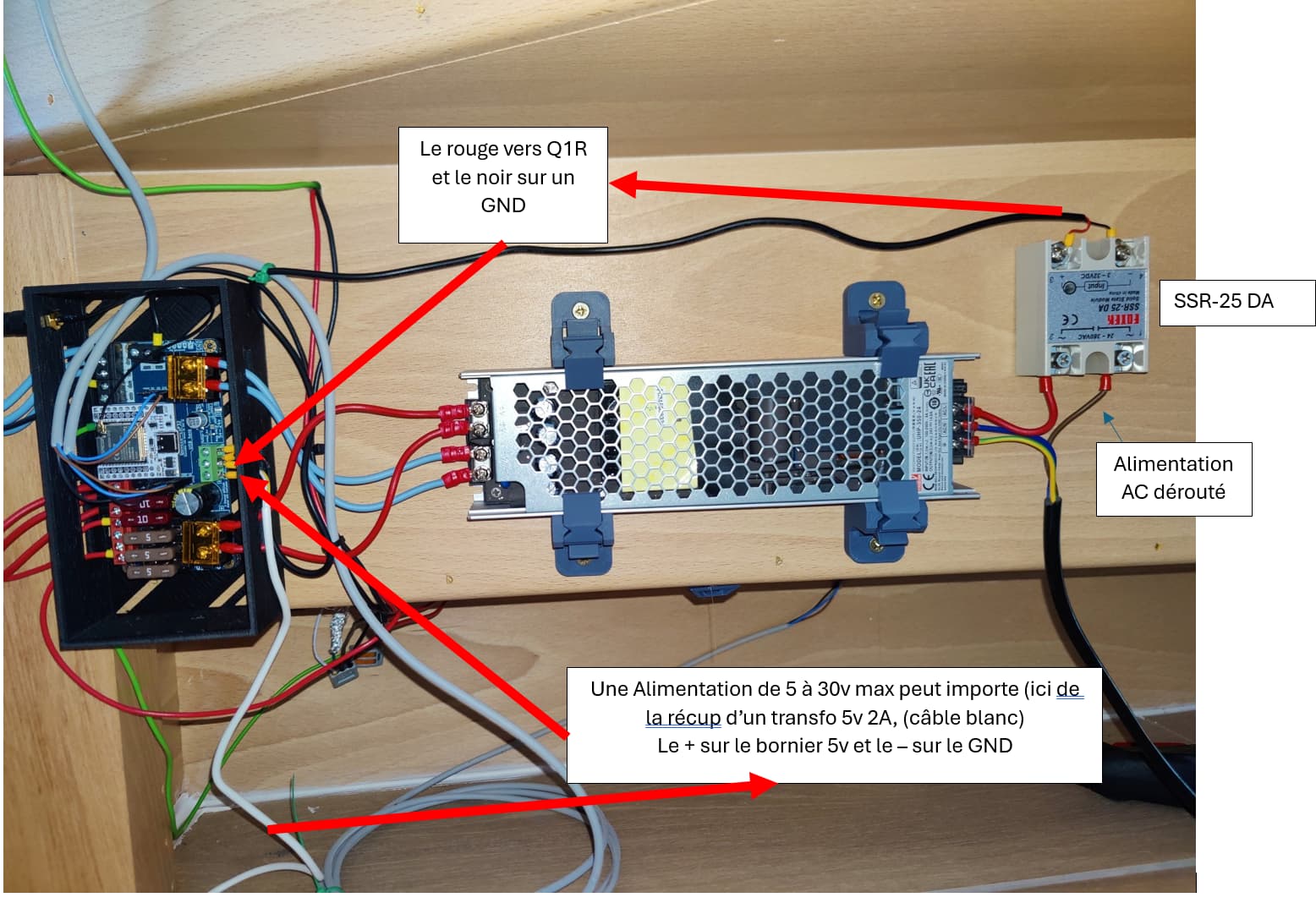

Une petite explication rapide :
Et il faut aussi coché « Toggle On Off ».
merci @Mulinet pour l’astuce.
!!
