Shelly plus 1 et gache electrique


Bonjour ,

je suis en cours d’installer un shelly Plus 1 pour ma gâche électrique de portillon

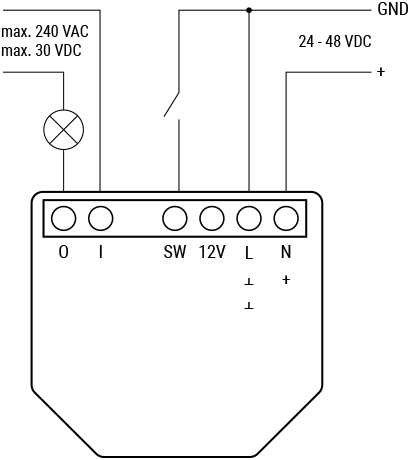

D’après ce que j’ai lu je devrai le câbler comme sur le schéma
Mais vous vous en doutez , si je suis la c’est que cela ne fonctionne pas …
Le shelly est bien détecté mais rien ne passe quand je l’actionne
Une âme charitable pour m’aider ?

Par avance merci
Cdlt
Stéphane

Salut
Ton cablage ne me parait pas bon.
Le L que tu envois directement à la gache depuis le transfo dois aller au I du shelly
Le O du shelly va bien à la gache
Et le retour de la gache se fait sur le - (N) du transfo

De plus d’après la doc et le schema de cablage du shelly, tu aurais inversé, si ton alimentation est bien en 24V DC, le plus et le moins en sortie de l’alimentation.

1 « J'aime »

Bonjour Tochy ,

merci de prendre le temps de me répondre

A mon sens entre le I et le O c’est un simple contact (interrupteur) sans courant donc cela n’enclenchera pas la gâche.Je pense qu’il faut alimenter une borne de la gache sur le L et se servir de O et I comme d’un interrupteur pour ouvrir ou couper le +

Je me trompe certainement

J’ai fait pas mal d’essai mais rien n’y fait

Effectivement c’est un contact sec donc dans I (input) il faut y injecter le N
La lorsque tu ferme le contact il n’y a pas de courant envoyé

Oui c’est exactement ça mais ce n’est pas ce que fait ton schéma.

Le rond avec la croix étant ta gâche.

1 « J'aime »

Ça fonctionne :clap:
Merci pour votre aide :ok_hand:

Bonne soirée a vous

1 « J'aime »

Tu aurais pu donner la solution a @Tochy :rofl:

2 « J'aime »

C’est ce que je voulais faire mais j’ai dut faire une mauvaise manip :roll_eyes:
Corrigé

1 « J'aime »

Salut

Ca fonctionne, mais c’est pas tout a fait le schema de @tochy.

Dans ton schema tu fait la coupure sur le GND (-)
Dans celui de tochy la coupure se fait sur le 24 (+)

En regle general, il est preferable de couper sur le (+) comme dans le schema de Tochy.

Bonjour,
En électronique c’est assez courant de piloter avec le gnd

1 « J'aime »
