Bonjour @djtef,

Comme tout le monde je suis dans les starting-blocks en attendant la TOUG. J’en profite pour relire l’article non plus en diagonale mais dans le détail, pour être prêt à l’installer sans faire trop de bêtises, ce qui m’amène à poser quelques questions :

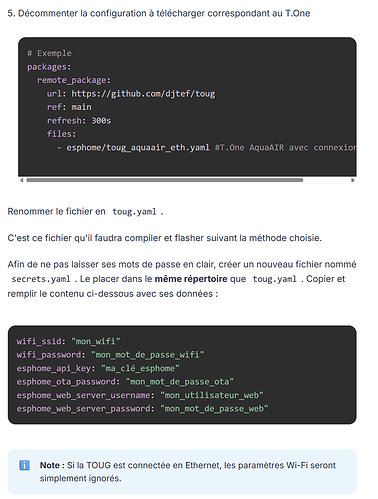

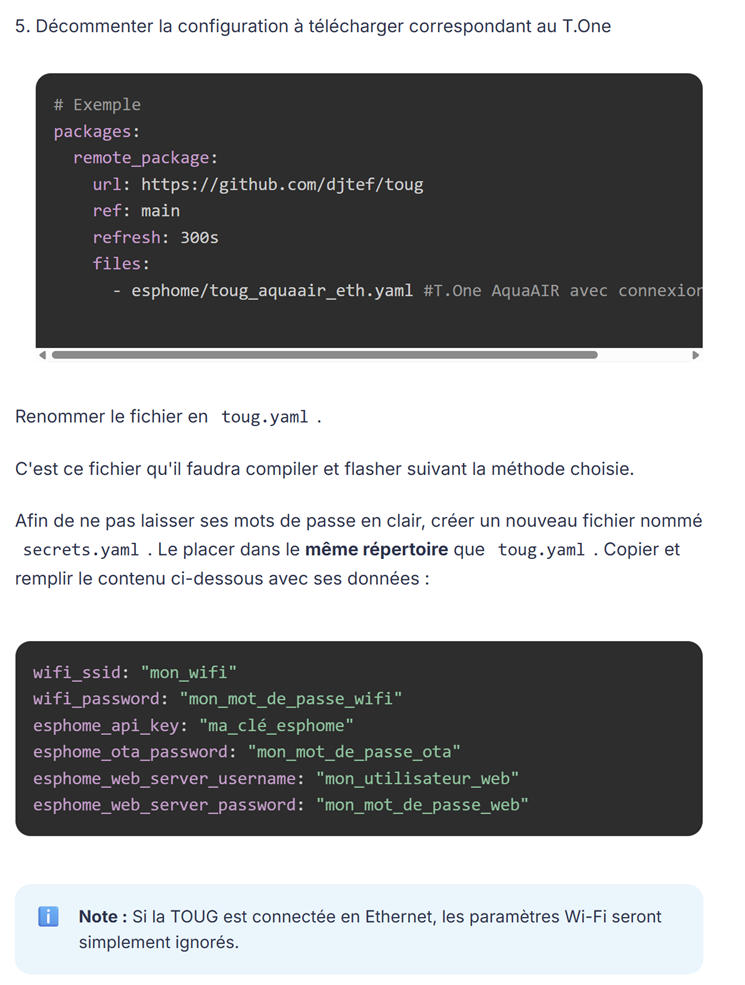

Est-il possible de connecter la TOUG aussi bien en Ethernet qu’en wifi après avoir flashé le logiciel, avec dans le fichier toug.yaml uniquement le package : - esphome/toug_aquaair_eth.yaml #T.One AquaAIR avec connexion ethernet, compte tenu qu’on a renseigné notre SSID et password wifi dans le fichiersecrets.yaml (voir point 5 ci-dessous) ?

Ou bien faut-il mettre dans files : les 2 lignes correspondant à Ethernet et au wifi :

- esphome/toug_aquaair_wifi.yaml #T.One AquaAIR avec connexion wifi

- esphome/toug_aquaair_eth.yaml #T.One AquaAIR avec connexion ethernet

avant de flasher le logiciel ?

Si j’ai bien compris concernant mon kit choix 2 avec les options de soudures des modules et fabrication des 3 câbles, il ne me reste plus qu’à commander sur AMAZON / AliExpress le convertisseur USB/TTL (FTDI) pour flasher le logiciel sur la TOUG, usiner le boitier et tester ?

Salut @Georambo,

Bonne initiative :wink:

Non, il faut choisir, soit wifi soit Ethernet.

En fait le Choix 2 (le kit), correspond au Parcours Argent de l’article. Tu reçois tous les composants, il te faut les souder. L’option « Modules soudés » ne concernent que pattes des modules (ESP32, convertisseurs DC-DC, RS485-TTL et Level shifter).
Donc il faut suivre l’article à partir de l’étape 2. Tu n’auras pas besoin de souder les modules, de fabriquer les câbles et usiner le boîtier.
Je confirme qu’il te faudra un FTDI pour flasher ESPHome la première fois.

Salut @djtef,
Merci pour ces infos, c’est plus clair dans ma tête maintenant. Je vais apprendre la soudure, ce sera une compétence de plus que je vais ajouter à mon CV de bricoleur à la retraite :wink:

1 « J'aime »

Bonjour à tous,
J’ai eu la chance d’arriver juste avant la fermeture de la commande groupée, donc je n’ai pas attendu beaucoup comme la plupart d’entre vous. Mais le revers de la médaille c’est qu’il ne restait qu’un kit choix n°2…, et je suis néophyte en électronique, qui plus est en soudure. Les seules notions que j’ai en électronique c’est que j’ai assemblé plusieurs PC commandés en pièces détachées, ce qui n’a rien à voir avec le sujet ! Mais j’ai déjà relevé des défis tout aussi importants et grâce au tuto de @djtef, aux tutos de YouTube et au forum je pense pouvoir m’en sortir.
Je suis en train de commander l’outillage dont j’ai facilement trouvé les références grâce au forum. Mais il me reste une petite chose essentielle à commander c’est de la Patafix. Pouvez-vous me donner la référence d’un article qui corresponde à la soudure sur PCB, il y a tellement de types de Patafix, pour coller des tableaux aux murs par exemple, que j’ai peur de prendre n’importe quoi qui fasse pire que mieux :thinking:
Je peux utiliser celle là :

Merci pour votre aide :blush:

Ah oui peu importe, n’importe laquelle au rayon papeterie fera l’affaire.
À la base ça ne sert pas à l’électronique, c’est une astuce que j’ai trouvé pour facilité la soudure quand on n’a pas de matériel spécialisé.

1 « J'aime »

Salut @djtef,
Merci pour ta réponse.

Salut @djtef,

Pourrais-tu mettre dans « TOUG : passerelle PAC Aldes T.One - la fabrication de A à Z (partie 2) » une image ou une photo du PCB nu avec la sérigraphie bien visible (repères composants + marquages des connecteurs), afin que je puisse lire toutes les indications imprimées dessus ?
Ceci afin de faciliter la compréhension du tuto qui fait référence à des emplacements sur le PCB que je ne retrouve pas toujours sur les photos et images car ils sont soit masqués par des composants, soit illisibles même après agrandissement. J’ai bien trouvé une image du PCB nu dans un de tes articles mais la sérigraphie est illisible même en zoomant (j’ai peut-être mal cherché).
Je profite du temps qu’il reste avant de recevoir le kit pour essayer de comprendre comment construire la TOUG pas à pas avec ton tuto, mais sans avoir le PCB et les composants dans les mains j’ai parfois du mal à suivre tes explications. Au fait, il me reste encore combien de temps pour combler mes lacunes de néophyte avant de recevoir le kit ? :wink:

Salut,

J’ai publié le schéma et le PCB, tu peux le trouver ici.
Il te suffit de cliquer sur Open in Editor sous la photo du PCB.

Quant au délai, je ne me prononce pas, ça dépend de tellement de choses, je fais de mon mieux le soir sur mon « temps libre ». Je vous tiendrai informé de l’avancement.
Mais tu as largement le temps de potasser si c’est ça ta question :wink:

1 « J'aime »

Merci @djtef, maintenant avec le schéma et la photo c’est beaucoup plus clair !
Quand je recevrai le kit j’aurai donc reçu mon outillage et acquis les bases :joy:

Salut @djtef,
J’ai compris dans les grandes lignes ton tuto qui est très détaillé et complet. Mais je me pose encore quelques questions, sans doute parce que j’ai loupé quelque chose, je ne suis pas un électronicien ou parce qu’il me manque des neurones :rofl:

En ce qui concerne les interrupteurs, merci de compléter, corriger ou valider ce que j’ai compris :

SW1 FLASH MODE : à gauche position normale de fonctionnement, à droite pour flasher le logiciel lors de son installation et pour les mises à jour.

SW2 OFF/ON : Pour couper l’alimentation de la TOUG

SW4 OFF/ON : Sur OFF pour désactiver la télécommande physique en coupant son alimentation, ce qui par la même occasion active la télécommande dans l’interface HA. Sur ON on active la télécommande physique en cas de besoin (lors de la visite d’un technicien ALDES par exemple), ce qui désactive par la même occasion l’interface HA.

SW6 CHOIX UART USB : Là je sèche un peu. Moi qui ai un T.One AquaAir 04, je le règle en mode de fonctionnement normal sur quelle position compte tenu que j’utilise UART1 (Modbus) et UART2 (Télécommande) ?
UART 0 : c’est pour sélectionner l’USB ? On utilisera cette position plus tard lorsque le protocole USB sera complètement décodé et implémenté dans la TOUG ?
OFF : Cela désactive l’USB C ?

Concernant le câblage voici ce que j’ai compris :

  • Le câble (rallonge) qui part du connecteur H5 se connecte au câble de la télécommande
  • Le câble qui part du connecteur H6 se raccorde sur le connecteur REMOTE de la carte mère du T.One (après avoir déconnecté le câble existant qui relie la carte mère à la télécommande)
  • Le câble qui part de H8 se connecte sur un connecteur à vis libre de la carte mère dénommé Modbus.

Salut

Exact :+1:

Exact :+1:

Exact :+1:

Quand j’ai conçu la TOUG, je n’étais pas serein, j’avais testé sur breadboard mais je n’étais pas sûr à 100% que tout fonctionnerait comme prévu. Vu le coût de conception des PCB, je voulais pas me râter, j’ai donc mis plusieurs « options » avec des jumpers ou des interrupteurs.
La TOUG utilise les 3 UART de l’ESP32, sachant que l’UART0 sert dans ESPHome au log de debug et à la programmation (comme le FTDI), j’avais un doute que ça pose problème.
Ici c’est pour gérer la liaison série via l’USB. J’ai donc ajouté cet interrupteur pour pouvoir changer d’UART en cas de soucis.
Finalement, l’UART0 est bien fonctionnel en même temps que les UART 1 et 2 pour le modbus si on désactive les logs.
Voici les cas d’utilisation que je vois:

  • UART0 : Cas nominal pour lire l’USB (quand il sera implémenté)
  • OFF : programmer ou lire les logs via FTDI
  • UART1/UART2 : si le modbus n’est pas utilisé, on peut changer d’UART pour permettre les logs en plus d’utiliser l’USB.

J’ai expliqué dans l’article quand il faut changer. Après tu ne devrais plus avoir besoin d’y toucher.

1 « J'aime »

Merci @djtef,
Donc pour flasher le logiciel je le mets sur OFF, puis pour le T.One AquaAir en fonctionnement normal je le mets sur UART 0 en attendant que l’USB soit implémenté et raccordé.

1 « J'aime »

Bonjour à tous,

Je me pose une question concernant la gestion de la date/heure avec la TOUG.

Comme on peut modifier la date et l’heure du T.One via la TOUG, je me demandais comment cela se comporte après une coupure de courant :

  • Est-ce que la TOUG (ESPHome) est déjà synchronisée automatiquement avec la date et l’heure de Home Assistant (via platform: homeassistant ou autre) ?
  • Et surtout, est-ce que la date et l’heure sont ensuite automatiquement réinjectées dans le T.One au démarrage ou après resynchronisation ?

En gros, est-ce que : la remise à l’heure du T.One est déjà gérée automatiquement par la TOUG
ou il faut prévoir une automatisation (par exemple via on_time_sync ou on_boot ) pour réécrire le timestamp dans le registre date/heure ?

Merci d’avance pour votre éclairage

Bonjour,

Actuellement j’ai implémenté exactement le même fonctionnement que la télécommande. C’est à dire que lors d’une perte de courant il faut reconfigurer l’heure.

Mais on peut tout à fait envisager une synchronisation automatique via Home Assistant. C’est une évolution à prévoir dans une prochaine version de la TOUG, j’y avais déjà pensé d’ailleurs.

1 « J'aime »

Salut @djtef
Cool, encore un défaut du T.One que la TOUG pourra effacer dans une future évolution :wink::ok_hand:

Bonjour à tous,

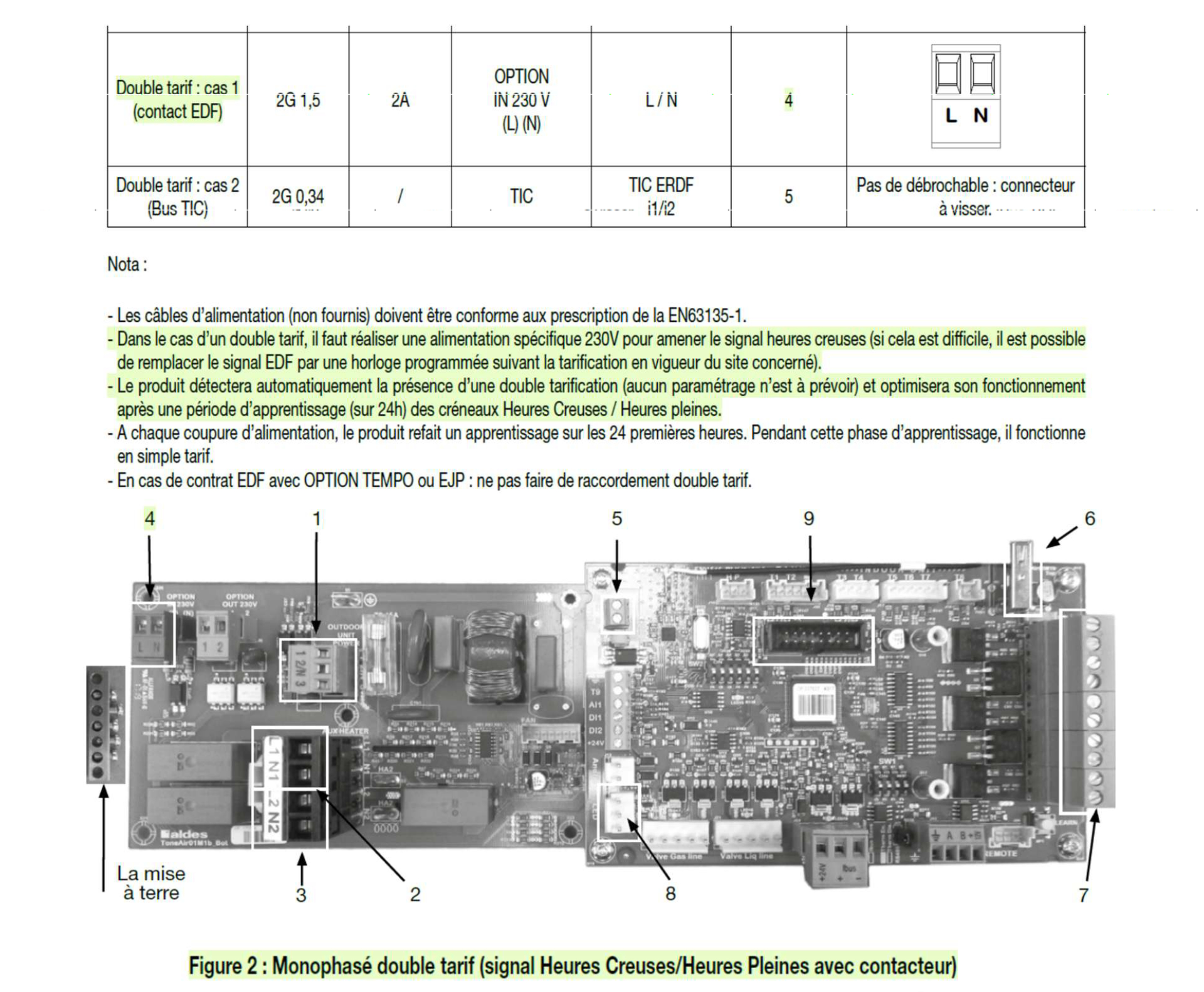

J’ai raccordé le T.One AquaAir aux heures creuses, aux bornes L/N (option IN 230 V) repère 4 sur la carte mère du T.One. Ceci afin de programmer le chauffage de l’eau pendant ma production solaire de 11h à 15h.


J’ai fait cette modification avant de m’engager dans le projet d’installation de la TOUG, mais comme à son habitude l’algorithme de fonctionnement ALDES de l’ECS défie toute logique, et ne fonctionne pas. En effet l’eau chaude se déclenche imperturbablement la nuit vers 2h du matin malgré que mon T.One a bien intégré qu’il est connecté au signal des heures creuses (avec un automatisme HA qui simule le signal EDF des heures creuses le jour car je suis en tarif de base avec une production solaire de 5 kWc). Je précise que j’ai la version 16 du micrologiciel ALDES. A ce sujet peut-il y avoir des incidences sur le comportement de la TOUG (ou d’ESPHome) en fonction de la version du micrologiciel installé dans la commande centrale du T.One ?
Bien sûr grâce à la TOUG et à son intégration HA je pourrai bientôt programmer ma production d’eau chaude à ma convenance, mais je me pose les questions suivantes :

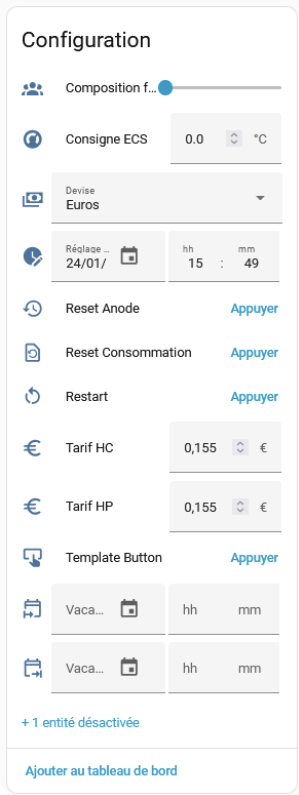

Dans la copie d’écran jointe de l’intégration HA de la TOUG, on voit qu’on a la possibilité de renseigner le tarif des heures creuses et celui des heures pleines.

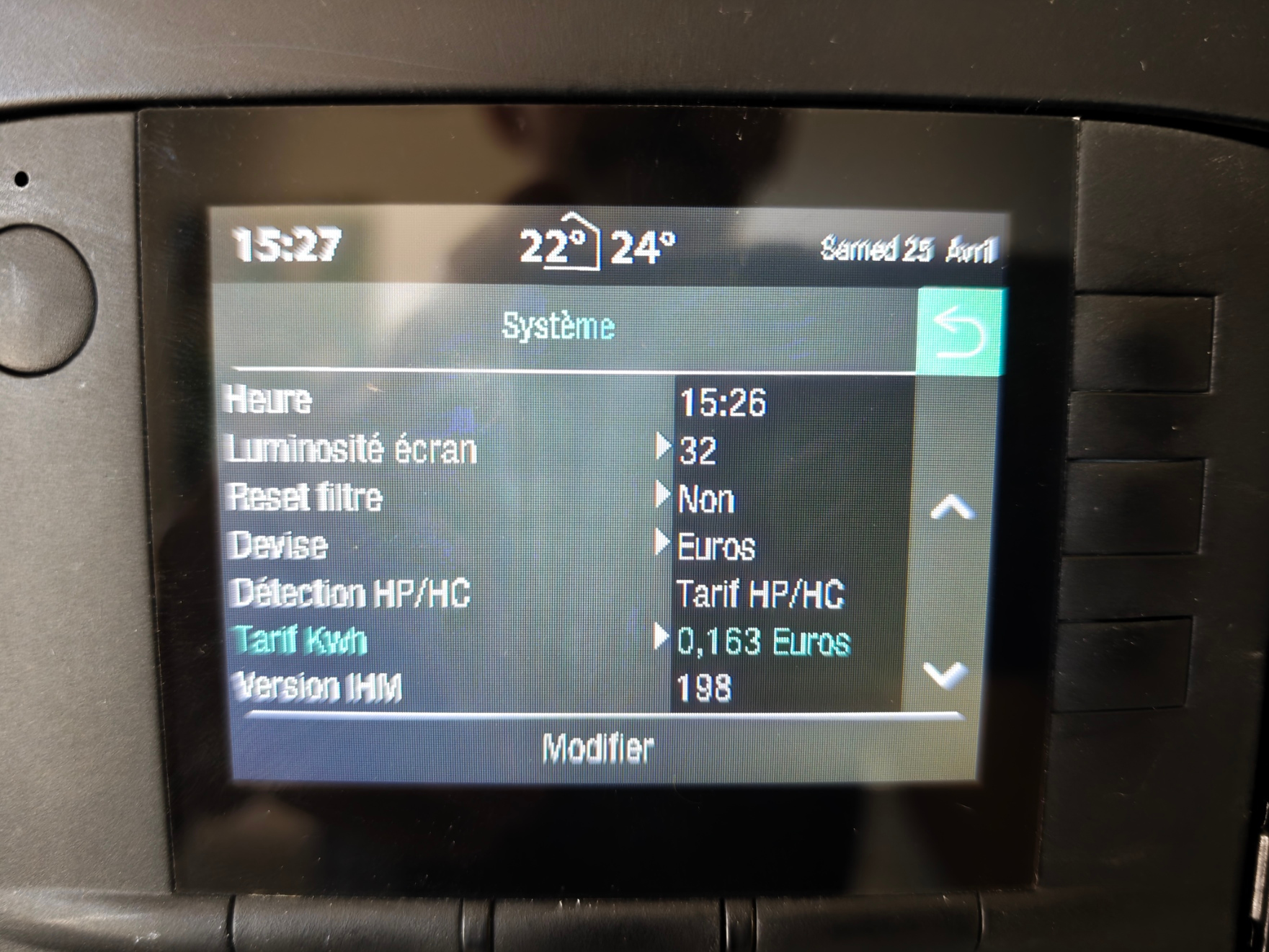

Lorsque je regarde la page « Système » de ma commande centrale je vois que je suis bien en tarif HP/HC (et non simple tarif comme je l’étais avant) mais je ne peux renseigner qu’un seul tarif contrairement à l’interface de la TOUG ?

Est-ce une amélioration que va permettre la TOUG ou est-ce que c’est un bug de ma commande centrale ?
Compte tenu de la réponse ci-après du support ALDES, qu’elle est l’utilité de laisser mon T.One connecté au signal des heures creuses ? Comme je vais devoir installer un câble Ethernet pour la TOUG dans le VS, si le câble 2G1,5 ne me sert à rien je vais le retirer et m’en servir d’aiguille pour tirer le câble Ethernet.
Réponse du support ALDES :
"L’algorithme de fonctionnement de l’ecs n’est pas diffusable et n’est pas non plus modifiable.
Le raccordement HP/HC n’empêche pas le fonctionnement de l’ECS la nuit qui est réglé pour fonctionner la nuit.
Le raccordement HP/HC sert simplement à privilégier un fonctionnement de chauffage/rafraîchissement la journée."

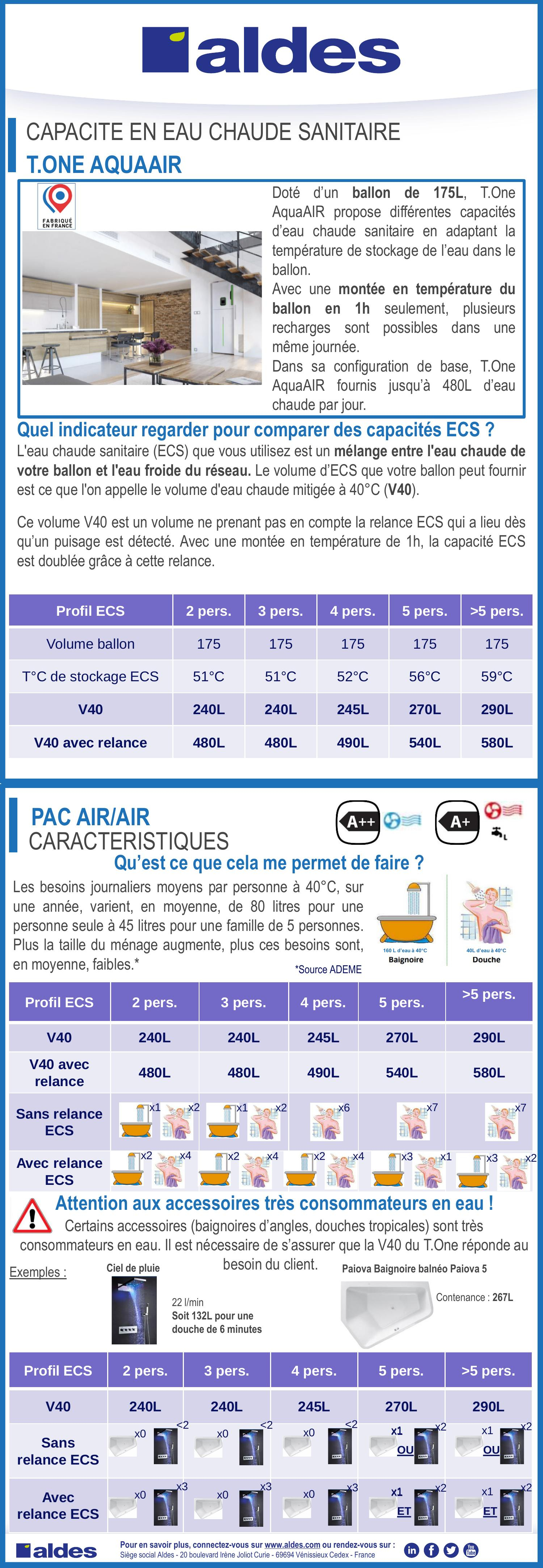

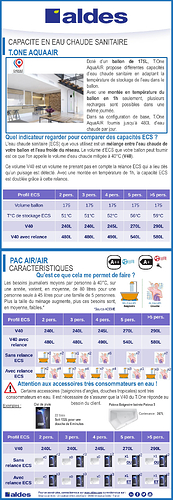

Je joins également un document intéressant qui permet de mieux comprendre les méandres de la logique ALDES de production d’eau chaude :

Salut @djtef,
Je sais qu’en ce moment tu n’as pas trop le temps de répondre à tous les messages, surtout quand ils sont un peu confus comme mon dernier post :rofl:
Je vais donc synthétiser :
Est-ce que je dois garder le raccordement aux heures creuses du T.One qui semble ne rien apporter dans le fonctionnement initial ? Est-ce que pour ESPHome et les entités de la TOUG les heures creuses peuvent apporter un plus dans d’éventuels automatismes ? Je n’en vois pas l’utilité pour l’instant, mais je me trompe peut-être… Comme je suis en train de travailler dans le VS pour refaire le calorifuge de la liaison frigorifique, je vais en profiter pour tirer le câble Ethernet et éventuellement retirer le câble des heures creuses (que j’ai posé il y a 2 mois) s’il ne sert à rien.
Merci pour tes lumières :wink:

Salut @Georambo,

On avait déjà évoqué le sujet dans une autre discussion.
Pour résumer il n’est pas possible de choisir l’heure de chauffe ECS. On peut forcer le mode Boost mais ça peut déclencher la résistance d’appoint également.
Le plus simple c’est de décaler l’heure depuis la télécommande ou la TOUG.

Concernant tes panneaux photovoltaïques,

  • Si tu en as beaucoup et que t’as plus de 1500W de surplus pendant 1h, décaler l’heure suffira pour utiliser la PAC pendant cette période.

  • Si t’as pas autant de surplus pendant cette période, comme moi qui suis en auto consommation, le plus efficace est d’avoir un routeur sur la résistance d’appoint. On ne bénéficie pas de l’efficacité de rendement de la PAC, mais on évite complètement de réinjecter sur le réseau.

Concernant les tarifs HP/HC, ils sont configurables via le Modbus, mais je ne sais pas comment c’est utilisé en interne exactement car je n’utilise pas cette fonction, que je trouve mal pensé.

J’espère avoir répondu à tes questions.
