Bonjour,
Je vous présente un projet fondé sur le schéma de la carte de Loic74650 pour ajouter la transmission en Zigbee.
Fonctionne avec Zigbee2Mqtt sous Home Assistant.
La carte mesure le pH, l’Orp, la température et la pression.
Un Xiao ESP32C6 est utilisé pour Zigbee. Un convertisseur Zigbee2mqtt externe rend la carte compatible Home Assistant et permet de calibrer les sondes.
La gestion des pompes est assurée par des prises Zigbee c’est plus simple que d’ajouter des relais à la carte.
Super, je vais suivre le sujet avec attention et voir si c’est plus simple que ma bidouille.
As tu une idée du tarif de l’ensemble ?
Hello, j’avais vu ton projet sur le site Arduino mais j’aurais une question :
Ou est géré « l’intelligence » de la carte PoolMaster (injection chlore, ph, calcul du temps de filtration, …) ? Directement sur HA ?
Bonjour,
Je gère sur HA avec Nodered. Je travaille sur la gestion automatique des pompes pour réguler le pH mais pour la filtration et le traitement ça fonctionne bien. Je peux ajouter le flow Nodered sur le dépôt si nécessaire.
Bonjour,

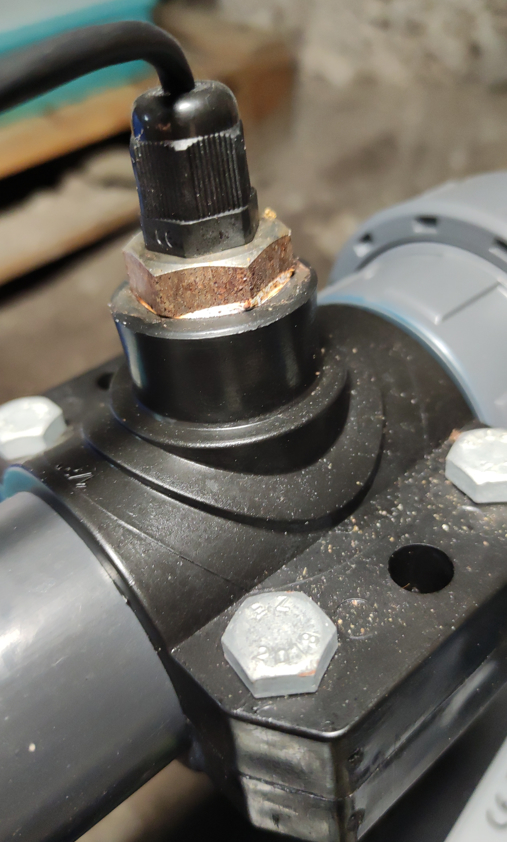

pour le coût de revient il faut compter 50€-60€ (par 5) pour le PCB et l’assemblage chez JLCPCB. Il faut ajouter le Xiao C6+antenne pour 15€ (gotronic) et les capteurs de température/pression chez Ali pour ~20€. Ensuite il faut les colliers pour les capteurs et pour l’injection sans compter les pompes doseuses péristaltiques (160€ chez Amazon ou parfois pas cher sur leboncoin). Le boitier est imprimé en 3D pour qq €.
Le xiao doit être soudé sur la carte.
Et il te reste des cartes à vendre ?
a tu prevu de vendre ton systeme cles en main ?
j ai sonde ph et redox a la maison j avais essayer de faire quelque chose a base d esp32 mais impossible d effectuer la calibration .
Bonjour,

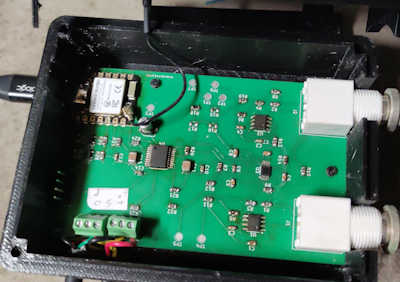

Il me reste des des cartes assemblées sur lesquelles je peux ajouter le Xiao et programmer, tester le tout. Éventuellement je peux fournir le boitier aussi.
si je comprend bien tu peut l integrer via z2m comme n importe quel module zigbee .
lecture ph
lecture redox
lecture temperature
question comment se passe l etalonage des sondes ?
quel interval de remonté des mesures ph et redox ?
quel interval de remonté de la temperature ?
Oui c’est un capteur Zigbee. Pour les remontées c’est paramétrable dans le code. J’ai mis 1min ou lorsqu’un changement dépasse un certain seuil mais on peut changer en reprogrammant le Xiao.

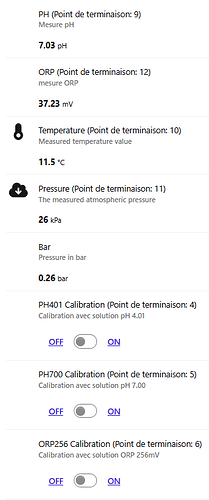

Ça donne ça dans Z2M :
Donc pour calibrer, on place la sonde dans la solution étalon à 4.01 et on met le bouton calibration sur on jusqu’à ce que le pH indique la bonne valeur. On recommence avec la solution à 7.0.
Suivant le tarif, je suis preneur pour la carte sans boitier
Je suis interressé aussi, peux tu nous en dire plus sur le tarif de la carte ?
Bonjour,
Je propose la carte assemblée avec le Xiao C6 programmé/testé et un boitier imprimé en 3D à 100€ (5€ le boitier et 15€ le Xiao+antenne) FDP inclus.
J’ai oublié de te poser la question, c’est la témpérature de l’eau ou exterieur ?
je vais regarder ton code source et voir pour lui attribuer la sonde.
Ma gestion pool piscine va se faire après intérogation de la sonde sur ta carte.
Y a t’il possibilité de changer les valeurs de ph de calibration ?
Pas de calibration 3 points, on considère que c’est linéaire au dessus de 7 ?
Pour l’orp on considère pour la calibration qu’on est linéaire depuis 0 ?
Des sondes particulières à prendre ou tout ce qui se branche en BNC est ok ?
Et une question bête avant de t’en commander une : pas de soucis de masse commune entre les sondes avec cette carte ? Car j’ai essayé de me faire un analyseur, et j’ai systématiquement échoué sur l’isolation…
On peut assez facilement modifier le code pour tenir compte de 3 points de calibration, mais j’ai voulu faire simple comme sur les plupart des pompes doseuses de régulation du pH. Pour l’Orp j’ai jamais plus d’un point pour calibrer, je pense que ça suffit largement vu la précision dont on a besoin.
Le soucis avec les cartes classiques pour mesurer le pH, c’est que la masse de la sonde est placée à +2.5V mais connecté à la terre dans l’eau de la piscine.cette carte, avec l’isolateur I2C ADM3260 la masse est flottante et donc non reliée à la terre quand les sondes sont plongées dans l’eau.
Bonjour abulcke,
Je me permets de te contacter suite aux recommandations lues sur le forum concernant ta carte ZPool.
Je possède une piscine que je souhaite domotiser sous Home Assistant (via Zigbee2MQTT/ZHA) et ton projet correspond exactement à ce que je recherche : un système Zigbee natif avec sondes BNC interchangeables.
Serait-il possible de t’acheter une carte ZPool entièrement soudée et programmée, prête à être configurée sur Home Assistant ? J’aimerais également avoir le boîtier 3D si tu en as de disponibles.
Concernant les options :
Pression : Je confirme que je souhaite l’option avec le capteur de pression (pour le suivi de l’encrassement du filtre).
Antenne : Mon local technique est déjà équipé de plusieurs routeurs Zigbee (maillage existant), je n’aurai donc pas besoin d’antenne déportée spécifique, le signal devrait être suffisant.
Peux-tu me confirmer la disponibilité d’un tel pack, le tarif (incluant les frais de port pour la France) ainsi que les modalités de règlement ?
Merci pour ton travail sur ce projet !
Bien cordialement
