Créer son FloorPlan 3D

Hello,
Je vais sans doute faire du réchauffé mais je suis en train de faire un plan 3D avec les switchs dessus justement et j’ai quelques soucis pour la partie intégration de la carte.

J’ai crée un nouveau dashboard avec ces paramètres :

Puis j’ai ajouter un éléments d’image:

Et j’ai ajouté mon code (je n’ai pas eu de soucis pour la création du plan, des images gimp ect)
Mais j’ai beaucoup d’erreurs qui remonte, au début c’était des erreurs de tabulation, d’où la présentation illisible sans les tab mais au dela de ça, je ne trouve pas comment résoudre les autres.

NB: j’ai fait le test en intégrant uniquement un type image et type state-icon mais j’en ai beaucoup d’autre à déclarer

Et pour le cas ou c’est important je suis sur raspberry pi4 en mode docker avec redirection des fichiers sous /etc/homeassistant pour le container

Merci :slight_smile:

Salut désolé pour la réponse tardive.
Il semblerait que tu ais un problème d’indentation.
La configuration que tu nous montres ne doit pas être interprétable.
il faut qu’elle ressemble à çà :

          - type: image
            entity: binary_sensor.ouverture_porte_entree_contact
            state_image:
              "on": /local/floorplan/images/entreeouverte.png
              "off": /local/floorplan/images/transparent.png
              "unavailable": /local/floorplan/images/transparent.png
            style:
              top: 50%
              left: 50%
              width: 100%

Merci pour ce tuto bien précis. Cela m’a permis de trouver enfin le logiel simple pour dessiner sa maison (Sweet Home 3D) . (rien que pour un mur, AutoCad ou Sketchup, c’est bien plus long)
Merci @zglurb pour l’astuce avec l’Alpha des pngs ce qui permet d’éviter N-version des images.

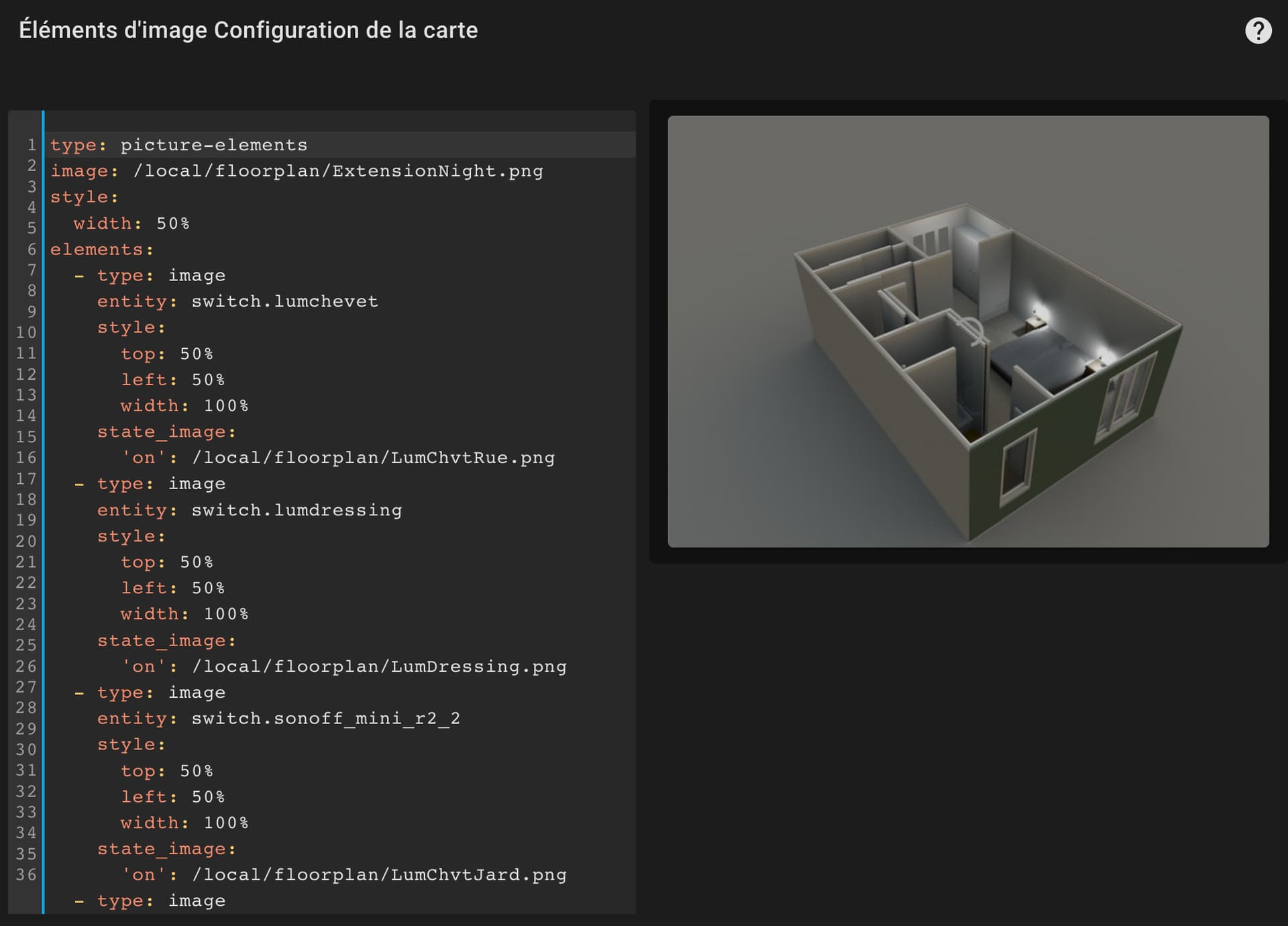

Le rendu est top, mais je ne comprend pas pourquoi j’ai un spinner qui tourne en plein milieu. Et surtout avec le dernier switch qui est disponible pour changer l’état.
Je voudrais juste pouvoir afficher les images suivant l’état des switchs uniquement.

type: picture-elements
image: /local/floorplan/ExtensionNight.png
style:
  width: 50%
elements:
  - type: image
    entity: switch.lumchevet
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChvtRue.png
  - type: image
    entity: switch.lumdressing
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumDressing.png
  - type: image
    entity: switch.sonoff_mini_r2_2
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChvtJard.png
  - type: image
    entity: switch.lum_chb
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChb.png

Le loader disparait si tout est allumé ?

Si oui et si je dis pas de bêtise et même si ça a l’air d’être inutile, il faut quand même définir une image pour les états ‹ off ›. Tu peux faire un png de 1x1 pixel transparent. Sinon la carte cherche à afficher une image non définie et met donc ce loader.

Si tout est allumé, en effet, le loader disparaît en effet. Je vais tester avec le png « vide » et je reviens vers vous.

Merci @zglurb , cela fonctionne avec l’astuce de l’image vide. Plus de loader …

Voici le code pour celui qui en a besoin.

type: picture-elements
image: /local/floorplan/ExtensionNight.png
style:
  width: 50%
elements:
  - type: image
    entity: switch.lumchevet
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChvtRue.png
      'off': /local/floorplan/1px1px.png
  - type: image
    entity: switch.lumdressing
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumDressing.png
      'off': /local/floorplan/1px1px.png
  - type: image
    entity: switch.sonoff_mini_r2_2
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChvtJard.png
      'off': /local/floorplan/1px1px.png
  - type: image
    entity: switch.lum_chb
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/floorplan/LumChb.png
      'off': /local/floorplan/1px1px.png

1 « J'aime »

Merci pour ce tuto :heart_eyes:

Bonsoir,
Je suis nouveau et j’ai réussi à créer mon floor plan et y intégrer les lampes, temperatures, etc…

J’aimerai maintenant pouvoir cliquer sur une des icones (celle du boitier rouge en bas à gauche) et afficher diverses info sur mon onduleur (prod du jour, production instantanée, etc…)

Lorsque je clique pour le moment il ne m’affiche que les détails de l’entité (prod du jour avec détails)

type: picture-elements
image: local/images/3d_floorplan/dark.png
entity: sensor.time_of_day
tap_action: none
hold_action: none
state_image:
  Day: local/images/3d_floorplan/day.png
  Night: local/images/3d_floorplan/dark.png
elements:
  - type: image
    entity: switch.cuisine_switch_1
    tap_action: none
    hold_action: none
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/cuisine.png
      'off': local/images/3d_floorplan/trans.png
  - type: image
    entity: switch.lampe_salon_socket_1
    tap_action: none
    hold_action: none
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/salon.png
      'off': local/images/3d_floorplan/trans.png
  - type: image
    entity: light.transformateur
    tap_action: none
    hold_action: none
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/buffet.png
      'off': local/images/3d_floorplan/trans.png
  - type: image
    entity: switch.terrasse_switch_1
    tap_action: none
    hold_action: none
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/terrasse.png
      'off': local/images/3d_floorplan/trans.png
  - type: image
    entity: light.facade
    tap_action: none
    hold_action: none
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/facade.png
      'off': local/images/3d_floorplan/trans.png
  - type: state-icon
    entity: light.transformateur
    icon: mdi:lightbulb-outline
    tap_action:
      action: toggle
    style:
      left: 48.5%
      top: 86%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    entity: switch.cuisine_switch_1
    icon: mdi:lightbulb-outline
    tap_action:
      action: toggle
    style:
      left: 45%
      top: 15%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    entity: switch.lampe_salon_socket_1
    icon: mdi:lightbulb-outline
    tap_action:
      action: toggle
    style:
      left: 65.5%
      top: 17%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    entity: switch.terrasse_switch_1
    icon: mdi:lightbulb-outline
    tap_action:
      action: toggle
    style:
      left: 78%
      top: 50%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    entity: light.facade
    icon: mdi:outdoor-lamp
    tap_action:
      action: toggle
    style:
      left: 18%
      top: 20%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    icon: mdi:cctv
    tap-action:
      action: more-info
    entity: camera.camera_garage_hd
    style:
      top: 52%
      left: 39.5%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-icon
    icon: mdi:solar-power
    tap-action:
      action: more-info
    entity: sensor.sb4_0_1av_41_474_daily_yield
    style:
      top: 86%
      left: 20%
      border-radius: 50%
      text-align: center
      background-color: rgba(255, 255, 255, 0.7)
  - type: state-badge
    entity: sensor.altherma_room_temperature
    style:
      top: 55%
      left: 44%
      font-size: 10px
      color: transparent
      '--label-badge-red': steelblue
  - type: state-badge
    entity: sensor.altherma_outside_temperature
    style:
      top: 85%
      left: 72%
      font-size: 10px
      color: transparent
      '--label-badge-red': steelblue

Auriez-vous une idée de comment faire?

Merci

Salut,
Il faut jouer avec les actions pour afficher quelques choses

Par exemple

Je te montre un exemple de ton code:

type: picture-elements
image: local/images/3d_floorplan/dark.png
entity: sensor.time_of_day
tap_action: none
hold_action: none
state_image:
  Day: local/images/3d_floorplan/day.png
  Night: local/images/3d_floorplan/dark.png
elements:
  - type: image
    entity: switch.cuisine_switch_1
    tap_action:
      action: toggle    #permute l'interrupteur
    hold_action:
      action: more-info  #les infos
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': local/images/3d_floorplan/cuisine.png
      'off': local/images/3d_floorplan/trans.png

exemple de navigation:

tap_action:
  action: navigate
  navigation_path: /config/logs

exemple appel de service:

tap_action:
  action: call-service
  service: climate.set_temperature
  service_data:
    entity_id: climate.smart_thermostat_salon
    temperature: 19
1 « J'aime »

Merci. Je vais tester

Bonjour

Je cherche à changer la couleur d’une icône en fonction d’un état.

Voici le code de ma carte

type: picture-elements
image: /local/Piscine/Transparent2.png
elements:
  - type: state-icon
    entity: switch.2_piscine_channel_1
    tap_action:
      action: toggle
    mdi: lightbulb
    style:
      top: 40%
      left: 72%
      transform: scale(0.8,0.8)
      '--paper-item-icon-color': red

Lorsque la lumière est allumé l’icône est blanc et lorsque la lumière est éteinte l’icône est rouge.

Je voudrais que la lumière soit verte lorsque la lumière est allumé.

Pouvez vous m’aider ?

Merci

Bonjour a tous, je me présente Fred.
Je m’intéresse pas mal a votre sujet concernant floorplan.
J’ai suivie le tuto mais je bloque je n’arrive pas a allumer indépendamment chaque lumière.
Pour l’instant seul le lampadaire sam fonctionne
Et quand je creer une icone elle n’apparaît pas elle se cache derrière l’image de base.
Merci de votre aide

type: picture-elements
image: /local/floorplan_images/calque_maison_transparent.png
elements:
  - type: image
    entity: light.salon_lampadaire
    style:
      top: 50%
      left: 50%
      width: 100%
    tap_action:
      action: toggle
    state_image:
      'on': /local/floorplan_images/calque_lampadaire_salon.png
      'off': /local/floorplan_images/calque_maison_transparent.png
      unavailable: /local/floorplan_images/calque_maison_transparent.png
  - type: state-icon
    entity: light.salon_lampadaire
    style:
      top: 30%
      left: 46%
  - type: image
    entity: light.0x04cd15fffec8c546
    style:
      top: 50%
      left: 50%
      width: 100%
    tap_action:
      action: toggle
    state_image:
      'on': /local/floorplan_images/calque_lampe_verriere.png
      'off': /local/floorplan_images/calque_maison_transparent.png
      unavailable: /local/floorplan_images/calque_maison_transparent.png
  - type: image
    entity: light.entree_2
    style:
      top: 50%
      left: 50%
      width: 100%
    tap_action:
      action: toggle
    state_image:
      'on': /local/floorplan_images/calque_lampe_entree.png
      'off': /local/floorplan_images/calque_maison_transparent.png
      unavailable: /local/floorplan_images/calque_maison_transparent.png
  - type: image
    entity: light.0x04cd15fffecc9978
    style:
      top: 50%
      left: 50%
      width: 100%
    tap_action:
      action: toggle
    state_image:
      'on': /local/floorplan_images/calque_lampadaire_sam.png
      'off': /local/floorplan_images/calque_maison_transparent.png
      unavailable: /local/floorplan_images/calque_maison_transparent.png

Bonjour, je débute sur Home Assistant. Dans ma curiosité, j’ai commencé à intégrer le plan de ma maison en utilisant le floorplan.
Cependant, j’ai un problème concernant le click sur mes différentes points lumineux. en effet, jai constaté que quand je survole les lumières des différentes pièces de la maison, il m’affiche que celle du WC. Du coup je ne peux pas agir sur l’amploule de la pièce en question pour la permuter.

Je vous joins mon .yaml,`type: picture-elements
image: /local/plan/tout_eteint.png

stype: picture-elements
image: /local/plan/tout_eteint.png
style:
  width: 50%
elements:
  - type: image
    entity: light.lampe_cellier
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-cellier.png
      'off': /local/plan/0-cellier.png
  - type: image
    entity: switch.lumiere_chambre_garcons
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-ch_garcon.png
      'off': /local/plan/0-ch_garcon.png
  - type: image
    entity: switch.lumiere_chambre_nowe
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-ch_nowe.png
      'off': /local/plan/0-ch_nowe.png
  - type: image
    entity: light.lampe_bureau
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-ch_parent.png
      'off': /local/plan/0-ch_parent.png
  - type: image
    entity: switch.lumiere_cuisine
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-cuisine.png
      'off': /local/plan/0-cuisine.png
  - type: image
    entity: light.lampe_ext
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-ext.png
      'off': /local/plan/0-ext.png
  - type: image
    entity: switch.lumiere_garage
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-garage.png
      'off': /local/plan/0-garage.png
  - type: image
    entity: switch.lumiere_salon
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-salon.png
      'off': /local/plan/0-salon.png
  - type: image
    entity: light.lampe_wc
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-wc.png
      'off': /local/plan/0-wc.png
  - type: icon
    icon: mdi:cctv
    entity: camera.192_168_1_21
    style:
      top: 75%
      left: 20%
  - type: icon
    icon: mdi:cctv
    entity: camera.192_168_1_20
    style:
      top: 75%
      left: 30%
  - type: icon
    icon: mdi:cctv
    entity: camera.192_168_1_22
    style:
      top: 5%
      left: 72%
  - type: state-icon
    icon: mdi:security
    entity: alarm_control_panel.alarmo
    style:
      top: 22%
      left: 70%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: light.lampes
    style:
      top: 90%
      left: 42%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: switch.lumieres
    style:
      top: 90%
      left: 50%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: switch.chambres_enafnt
    style:
      top: 90%
      left: 57%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: switch.chambres_enafnt
    style:
      top: 90%
      left: 64%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: switch.lumieres_exterieur
    style:
      top: 90%
      left: 64%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: light.lampes_exterieur
    style:
      top: 90%
      left: 71%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: switch.lampes_interieur
    style:
      top: 90%
      left: 78%
  - type: icon
    icon: mdi:light-switch
    tap_action:
      action: toggle
    entity: light.lumieres_interieur
    style:
      top: 90%
      left: 85%

Ai-je loupé quelque chose?
Merci à tous

Hello,

Pour la partie Lampe WC, ajout un hold_action comme je t’ai mis ci-dessous.

J’avais eu le même problème pour mon FloorPlan avec le Roomba

  - type: image
    entity: light.lampe_wc
    style:
      top: 50%
      left: 50%
      width: 100%
    state_image:
      'on': /local/plan/1-wc.png
      'off': /local/plan/0-wc.png
    hold_action:
      action: none

Salut,

J’ai créé mon floorplan qui fonctionne parfaitement.

Maintnenant j’aimerais integrer le fait que mon couloir soit allumer brightness 255 ou 5 pour afficher une image differente

actuellement:

          - type: image
            entity: light.0xa4c138fbf5bc6115
            tap_action:
              action: none
            state_image:
              'on': /local/floorplan/1600x800/sdb100.png
              'off': /local/floorplan/1600x800/trans.png
              unavailable: /local/floorplan/1600x800/trans.png
            style:
              top: 50%
              left: 50%
              width: 100%

Comment puis je faire pour verifier le brightness de ma lampe?
J’ai essayé avec conditional mais dans ce cas cet affichage de la lampe ne marche plus du tout.

Merci d’avance de votre aide

Hello, j’ai créé un floorplan avec toutes mes lampes de nuit. Mais j’aimerai créer une condition pour afficher un autre plan lorsqu’il fait jour. Est ce possible?

Je pense que tu dois pouvoir le faire avec un type: conditionnal
conditionnal

Faudra te creer un sensor pour savoir si tu es dans la tranche horaire voulue

Je vais essayer. Merci :pray:t3::relaxed:
