Bonjour et merci pour tous les renseignement et schéma qui ma permis de mettre un shelly 1 sur ma pompe et lumière de piscine.
J’aimerais maintenant automatiser mon volet de piscine en 24V et je pensais a un shelly 2PM pensez vous que c’est possible et si vous avez une idée du câblage?
J’ai un moteur 24V avec 4 fils
Merci a vous
Bonjour
Il faudrait que tu réalises déjà le schéma de câblage de l’existant.
Afin de voir ce qu’il est possible de réaliser.
Mais attention, domotiser un volet de piscine, peut présenter des risques.
Pour les volets, terrasses et planchers mobiles, il faut par ailleurs :
– un dispositif de mise en fonctionnement non accessible ou utilisable par un enfant. Bouton de commande à plus d’1,25m au dessus du sol ; clé non visible pour l’enfant ; fermeture par contact maintenu (si la clé est relâchée, la couverture s’arrête).
– un emplacement du boitier de commande proche du bassin pour permettre un contrôle visuel complet de la piscine : un enfant ne doit pas pouvoir se glisser sous le volet pendant la fermeture sans qu’on le voit.
– un certificat de conformité fournit par l’installateur/distributeur.
Bonjour Merci oui je suis parfaitement au courant des règle de sécurité.

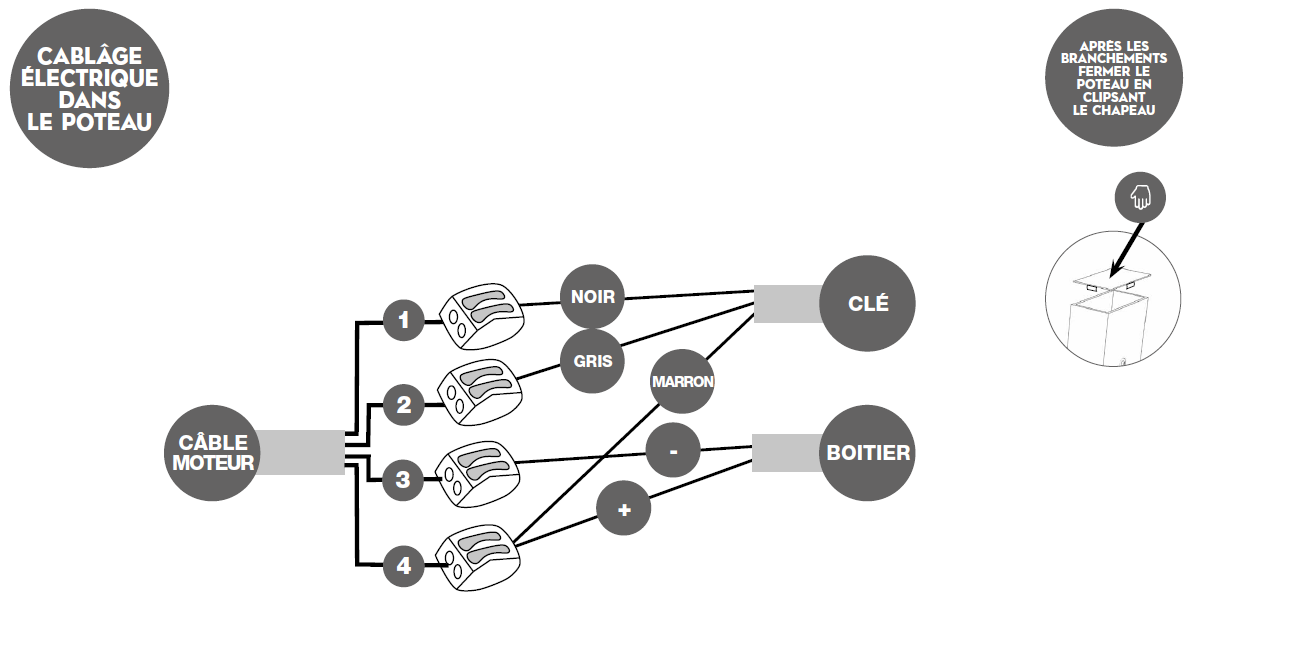

ci dessous mon shema de cable de mon volet
Merci de votre aide
Tu as uniquement ce schéma de câblage ?
Personnellement, je ne peux établir un schéma de branchement seulement avec ce schéma.
Je ne connais pas suffisamment ce type de moteur, sans risquer de faire une erreur.
J’en déduis que ton moteur doit être alimenté (en 24V sous réserve) avec le (+ et le -) du boitier. Et que la clé doit servir à faire inversion.
C’est un boitier à clé avec 3 position avec rappel au milieu ? (avec obligation de maintenir la position ?
Oui je te confirme que le moteur est bien alimenté en 24v avec un interrupteur à clés 3 position et pour le fermeture le contact doit être maintenu
Moteur 4 fils le +, le - et les 2 fils pour le monter et le descente
Tu as une préférence pour la domotisation, en wifi ou en Zigbee ?
Tu veux domotiser que l’ouverture ou les deux sens ?
Je ne sais pas trop ce qu’on peut utiliser comme matériel dans ton cas.
je préférais en WIFI et je souhaite domotiser l’ouverture et la fermeture
je pensais utiliser le shelly 2PM car il est alimente en 24v et il y a 2 interrupteurs dessus
Je ne connais pas le shelly 2pm, les exemples de câblage ne me semblent pas adaptés à ton cas.
À l’origine, c’est pour des volets roulants, en 220V.
Il n’y a pas d’exemple de câblage pour un volet en 24V. Je ne sais donc pas comment il se comporte en 24V.
Il faut aussi vérifier, si les temps d’ouverture et de fermeture sont réglables. Car le temps de manœuvre d’un volet piscine et certainement plus long qu’avec des volets roulants de fenêtre.
Après, c’est peut-être réalisable avec des modules relais wifi.
Mais il faut s’assurer d’avoir la place pour les installer.
Vérifier aussi si les relais acceptent la puissance du moteur.
Mettre en place un verrouillage pour ne pas alimenter ton moteur dans les deux sens en même temps.
PS : @frederyck
On as fait une betise, Je n’ai pas fait attention que ton sujet ne concerne pas la filtration de piscine.
Il est donc pas au bon endroit et sa porte à confusion.
Il serait preferable de creer un nouveau sujet, pour que ce soit plus facile à suivre pour tous.
peut etre qu’un administrateur peut corriger cela. (Merci par avance @Pulpy-Luke ou @WarC0zes )
Salut
On coupe, à partir d’où ?
Merci pulpy-luke
entre le premier post de frederyck et celui de zourgl
ce doit être entre 112 et 120
(Désolé, je m’en suis aperçu tardivement)
Oui dsl de la confusion
C’est clairement un bon choix le Shelly2 c’est ni plus ni moins qu’un moteur de volet roulant tu dois câbler ton module Shelly comle ton bouton a clés, d’ailleurs tu devrais connecter ton bouton a clé sur ton Shelly pour la commande manuelle
Bonjour,

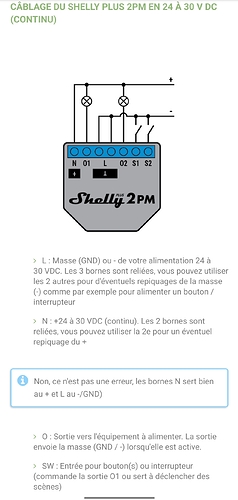

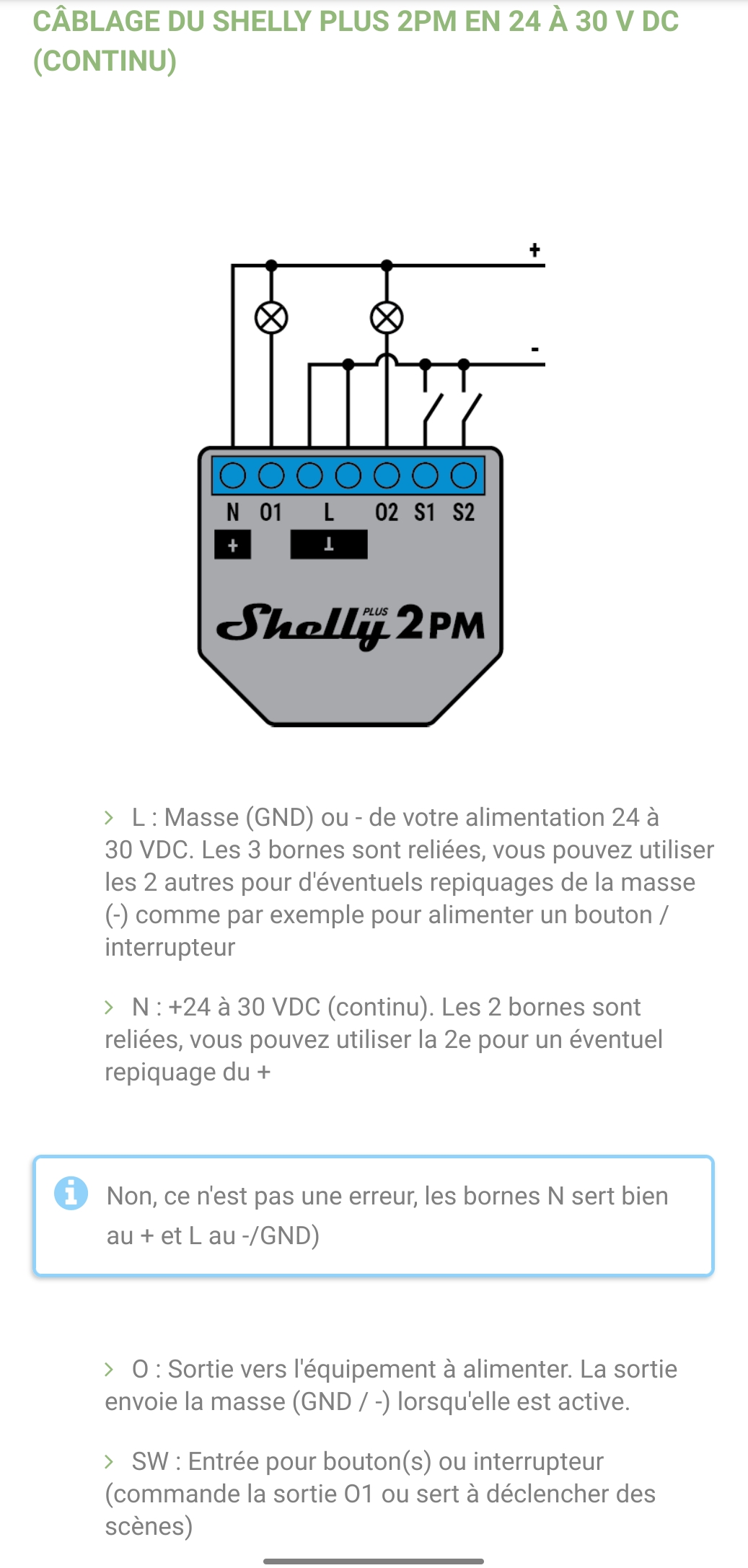

Non le shelly 2 pm n’ira pas pour ce type de moteur en 24V continu.
Pour effectuer l’inversion de rotation du moteur on doit inversé la polarité du moteur.
Et les contacts du shelly 2 pm ne sont pas libre de potentiel.
A part si il y a une carte avec des relais dans le tube où se situe le moteur qui gère l’inversion, mais de toute façon on voit sur ton image que le commun est un + alors que sur le shelly c’est le -
Effectivement si c’est un moteur a courant continue qui fonctionne par invertion de polarité c’est mort !!
Bonjour merci à vous c’est mort avec le 2 pm
En revanche il serait possible de le faire avec 2 shelly1 monté et descente?
Bonjour,
Vu le schéma de câblage l’inter à clé n’a pas l’air de gérer l’inversion donc il doit y avoir une carte dans le compartiment moteur qui le gère.
Avec le shelly 2 pm et deux relais en 24v continu tu peux piloter ton volet en parallèle du bouton de commande existant.
Je suis probablement hors sujet… Mais bon je préfère le dire encore plus clairement que @pascal_ha:
Comment comptez-vous gérer la sécurité dans la domotisation du volet?

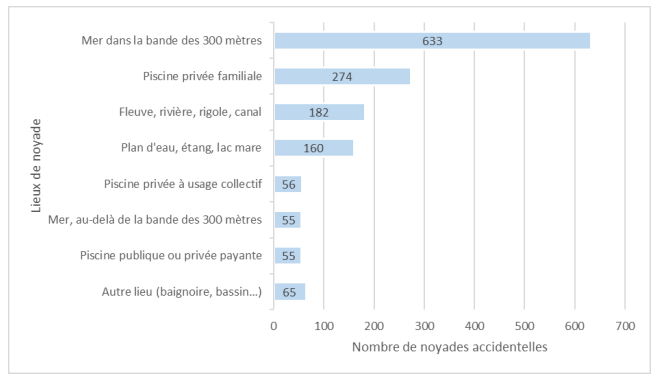

Sans vouloir être rabat joie, les chiffres officiels du 1er juin au 30 septembre 2021:
Les piscines privées familiales sont la 2eme cause de noyade accidentelle. Et on parle en nombre total, si on cherche à regarder la population exposée, le risque est sans doute plus grand encore car la population ayant accès à une piscine privée familiale est sans doute plus réduite que pour les autres lieux de noyade.
Bref ça n’arrive pas qu’aux autres, discutez en autour de vous, quand les langues se délient c’est édifiant !!
Dans mon entourage au sens large, je connais au moins 4-5 cas de chute accidentelle en piscine, et 1 noyade mortelle… Ca n’arrive pas qu’aux autres! Et ça arrive souvent avec du monde autour…
Pour mon cas personnel, le volet c’est la sécurisation de la piscine, et donc il est hors de question que je domotise le volet (même si ça m’amuserait beaucoup techniquement, même si mes trois enfants savent nager depuis longtemps).
Le risque qu’une automatisation, une fausse manip, une commande vocale, un appui malheureux sur le dashboard puisse :
aurait des conséquences trop grandes que je ne suis pas prêt à assumer.
Voilà, c’est pas souvent, mais c’était mon quart d’heure moralisateur…
Et ces quelques dizaines de secondes (voire minutes) au bord du bassin avec la clef dans la main pour ouvrir / fermer la piscine sont aussi là pour penser aux conséquences de cet acte : si j’ouvre, je suis responsable de la sécurité.
Donc @frederyck si ces enjeux de sécurité sont bien pris en compte dans votre projet, pensez à les détailler, parce qu’on est sur un forum public et que d’autres, demain, pourraient utiliser ce post comme un tuto pour faire pareil.
Si quelque chose est prévu pour assurer la sécurité du bassin en parallèle, dites le aussi, pour que les suivants qui voudraient faire pareil, le fassent en connaissance de cause.
[Edit] Le problème n’est pas seulement si on fait du DIY: je suis allé faire un tour sur le site du fabricant de mon volet, pour me rendre compte qu’ils vendent un kit de domotisation avec la mention suivante (qu’il faut chercher un peu):
(Durant l’ouverture et la fermeture, assurez-vous d’avoir vue sur votre bassin et d’avoir détaché ou attaché vos kits de sécurité.)
Commande qui ne permet pas d’être conforme à la norme de sécurité NF P 90-308. Seuls le boîtier de commande déporté xxxx ou le bouton à clé sont les éléments de conformité d’ouverture et fermeture du bassin. L’usage de l’application est placé sous la responsabilité de l’utilisateur
C’est écrit en tout petit, mais l’installation d’une telle commande domotique exclue le volet de la norme NF P 90-308.
Attention donc si vous utilisez un volet norme NF P 90-308 pour sécuriser la piscine conformément à la règlementation, en cas de domotisation (qu’elle soit DIY, ou fournie par le fabriquant), votre volet ne sera plus aux normes, la piscine non plus.
Vous prenez donc vos responsabilités en connaissance de cause.
Fin du disclaimer, et du hors sujet… Retour à la domotique…
Bonjour oui je suis parfaitement au courant de la réglementation de plus même si c’est fait à distance j’ai une caméra sur la piscine pour être sûr et je n’ai pas d’enfants à la maison
Merci de ta réponse et tu aurais une idée du schéma de câblage à réaliser avec le Shelly 2pm
