Avec le beau temps, je commence à réfléchir sur la domotisation possible (ou pas) de mon spa gonflable Bestway premier prix
J’ai trouvé sur github le hack :
Mais, hélas, ce hack ne peut pas se faire sur ma version (j’ai une version 6 fils).
Du coup, je réfléchit à une version bien plus brute:
Emuler les appuis sur les touches au travers d’un équipement X (via esphome de préférence, vu que je commence à comprendre comment ça marche).

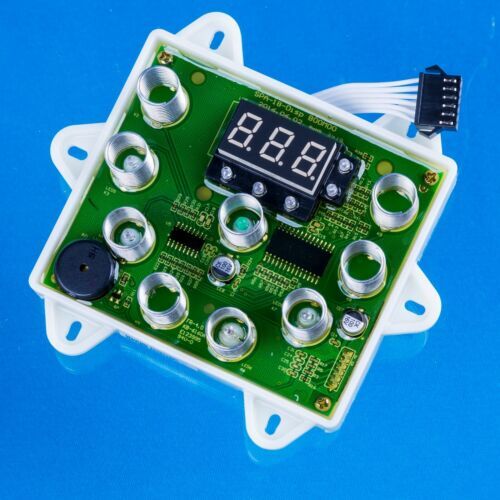

Le panneau de contrôle ressemble à ça:
Si une personne douée en électronique peut me confirmer , m’aider sur un point, ça m’arrangerai:
Je pense que les boutons fonctionnent en mode capacitif (le ressort serait une capacité dont la valeur change en fonction de la proximité d’un doigt ) ?
Mes questions:
Si je soude un fil à chaque ‹ ressort › et, qu’au travers d’un équipement X, je mets ce fil à la masse , ça changerait la donne et ferait croire à un appui ? Ou il faut que je mette un condensateur en série ? ou une résistance ?
Mais, si je soude il fil par ‹ bouton › , ça risque pas de changer la capacité moyenne (désolé pour les termes de newbie) et faire de faux positifs ?
Et, chaque fil devra être blindé pour éviter les perturbations avec les autres ?
Si jamais l’un(e) d’entre vous a déja tenté l’aventure et pourrais me faire un retour de ses tests , ça serait parfait.
Salut,
Pourquoi penses-tu que ce n’est pas possible sur ta version ?
J’ai moi même une version 6 fils et ça marche très bien. Sur mon modèle, j’ai juste du rajouter des résistances en plus.
Ha …tu m’intéresse très fortement !
Je … a bin non . Je me suis complétement mis le doigt dans l’oeil.
Je comprends pas ce que j’ai lu . J’ai du lire une issue ou les personnes parlaient de plusieurs versions de cablage, et je me suis auto persuadé que j’avais la mauvaise version.
Du coup, je vais asap commander un pcb.
Sinon, tu est content du hack ? Sans être indiscret , tu te rappelle des résistances que tu avais rajouté et pourquoi ?
Me concernant je n’ai pas acheté le PCB mais j’ai utilisé des PBC où il faut souder pour faire les pistes.
Sur les photos les résistances sont ajoutés un peu à la rache car ça faisait plusieurs jours que je prenais la tête a pas comprendre pourquoi ça ne marchait pas et puis j’ai vu l’astuce les ajoutants.
Je viens de commander un pcb (malgré le fait que j’ai comme toi des pcb à tout faire) car ca fait quelques années que je voulais tester pcbway/jlcpcb .
De toute façon , j’attend ma commande aliexpress car j’avais pas en stock le connecteur kivabien.
Plus qu’a espérer que tout ça arrive avant septembre
Salut.
Bon, j’ai reçu hier ma commande de jlcpcb (pcb et boite imprimée).
Après avoir suivi le tuto du gitlab, et quelques soudures plus tard, c’est d’un fonctionnement étonnamment simple .
Bien joué c’est archi propre !
Tu es sur quelle version du firmware ?
J’ai essayé de monter en v4 mais j’ai rater quelque chose. Du coup je suis encore en v3.5.
Ça t’a coûté combien grosso modo ?
J’vais peut être avoir des cartes à faire mais pas sur d’aller jusqu’à dessiner un PCB selon les prix.
Bonsoir
Sur la page web:
Firmware: 2023-04-24-1854
Model: PRE2021
Je la trouve ou la version 3.5 ou 4 ?
Après recherches, à priori, ça serait la version 4.1.2
Au niveau des couts , ce qui m’a couté le plus cher, c’est l’impression 3d du boitier. environs 10€ (j’ai pas ce qu’il faut)
Pour le reste, entre un lot de 5 pcb , cables et electronique, je dirais environs 8 euros
Franchement, je reste sur le c*l concernant les pcb …
Edit: Les prix réellement payé (fdpin):
Pcb *5 = 2.10 €
Impression 3d *1 :10,91 €
Câbles M/F *5 = 3.61 $
NodeMcu * 1 = 3.08$
Convertisseur *1 = 1,51$
Supports pour NodeMcu = Restes d’anciennes commandes.
Hello.
Je t’avoue qu’en vendre 1 n’est pas intéressant pour toi.
En te faisant payer juste le timbre , on arrive à 1 euro. pour un euro de plus , t’en a 5.
Comme ça, au niveau soudure, tu pourras t’entrainer
Bonjour
J’aimerais connecter mon spa aussi
Le model de la pompe c’est un S100101.(Mauritius)
Auriez-vous un tuto simplifié
Pour les achats il me faut si j’ai bien compris
1/Carte PCB a commander chez jlcpc le format Gerbert (je laise tout pardefaut ?.)Carte PCB_Bestway Wi-Fi Controller 2B
2/ESP8266 NodeMCU 1.0 ESP8266
3/Convertisseur 8 canaux convertisseurs
4/ 6 pin mal et femelle Micro JST SH 1.25
j’ai rien oublié ?
merci
Il faut que tu sois sur du câblage que tu as: 4 ou 6 fils ? (rien de mieux que déomnter et regarder pour être sur)
Pour le pcb , j’avais commandé la V1 , mais, j’imagine que la v2 marche ‹ mieux ›
Dans ta liste de courses , il manque des supports pour le nodemcu et le level shiftter.
Et enfin, je vois pas de boite (une plexo ip55 devrait suffire)
Je suis également en train de fabriquer ce module, j’ai fait faire 5 circuits imprimés et j’ai acheté (mais pas encore reçu) les connecteurs et des supports pour l’ESP. Si quelqu’un est intéressé par un circuit, un jeu de connecteurs (mâle/femelle) et une paire de supports, qu’il me contacte. Je peux également fournir les résistances, il ne restera à acheter que l’ESP et le convertisseur.
