Bonjour,
il y a t’il des personne qui vendent le kit complet (soudé et programmé)?
J’ai essayé de programmé rien ne fonctionne…
J’ai le model S100101
Merci
Salut
J’ai mis dans un post plus haut un lien vers une personne qui apparemment en vendrait.
Sinon quelle partie coince sur ton module ?
Bonjour,
J’ai un problème avec le paramétrage wifi car lorsque je met mon SSID et mon mdp et que je redémarre le module le SSID Lay-z spa ne disparait pas
avez vous une idée?
Je pensais que ca venait du fait que mon wifi était en AX mais j’ai switché en BGN et cela ne change rien
J’ai des composants en rab, surtout les connecteurs et le pcb.
Si jamais…
Salut,
En effet chatgpt a raison,
, il faut démonter le couvercle du dessus au niveau de l’écran de contrôle.
regarde cette page GitHub - visualapproach/WiFi-remote-for-Bestway-Lay-Z-SPA: Hack - ESP8266 as WiFi remote control for Bestway Lay-Z spa Helsinki
J’aurais besoin d’un pcb et des connecteurs, si tu as toujours ça en stock ![]()
bonjour et merci de ton retour
Bonjour, ou peut-on acheter cdt objet svp
Bonjour à tous,
Quelqu’un aurait-il 2 PCB à me vendre SVP ?
Merci !
Hello,
Si c’est toujours d’actualité, j’en ai, mais des vierges, sans composants
J'ai le même souci que toi, tu te souviens comment tu l'as résolu ?

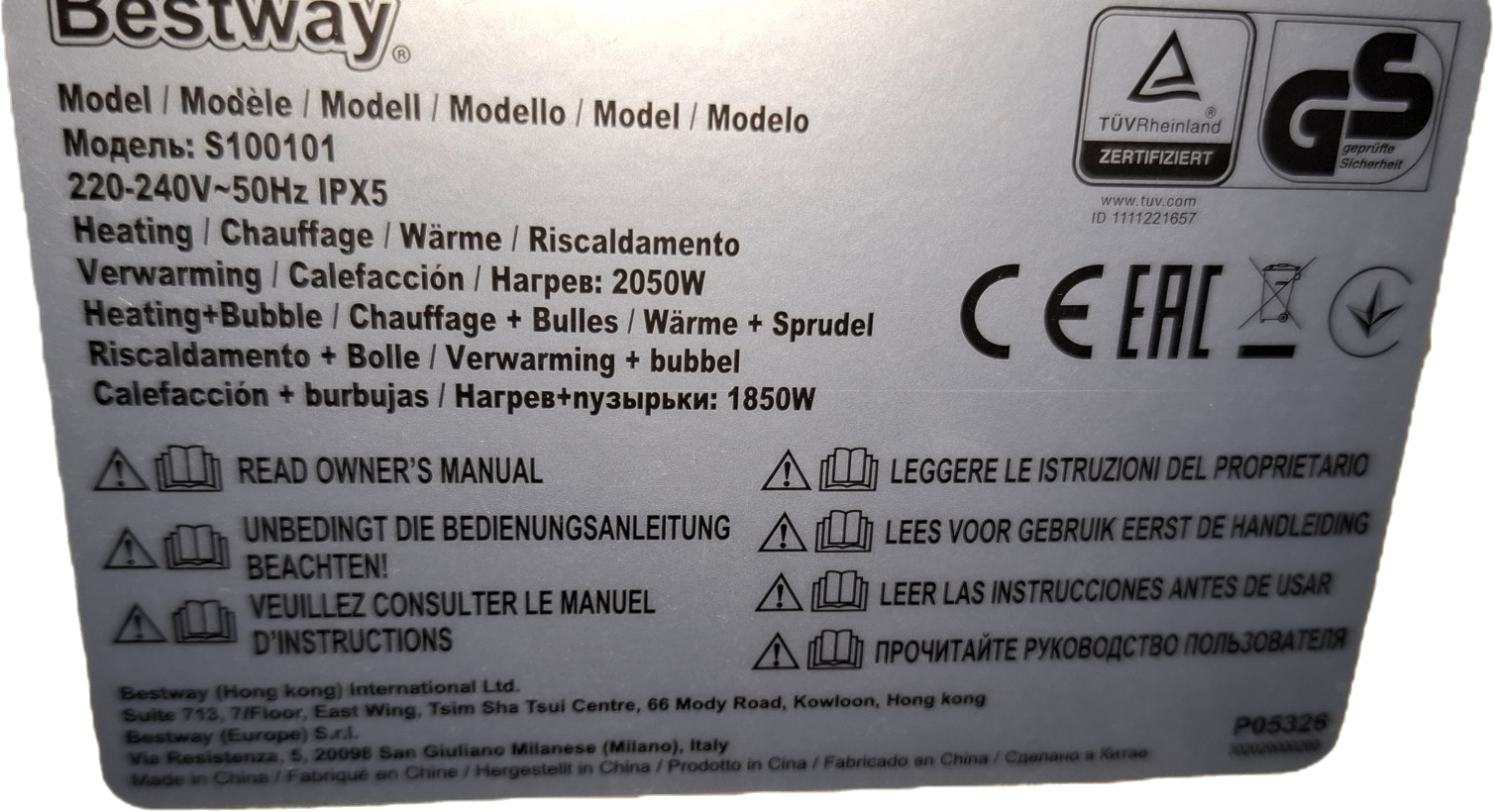

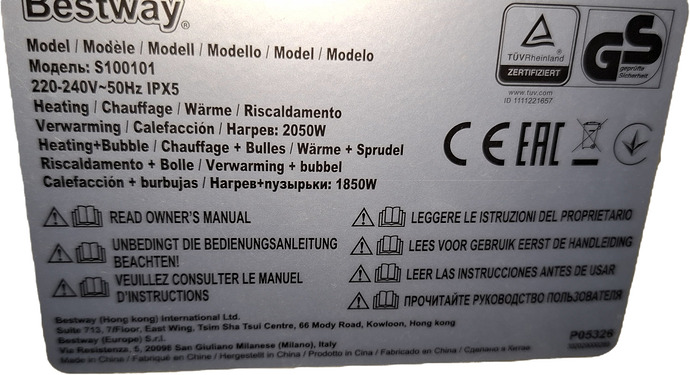

Est-ce que quelqu'un qui a la pompe S100101 aurait la gentillesse de me dire comment il a câblé
J'ai câblé droit et ça ne marche pas, quand je fais un hwtest, j'ai des erreurs, j'ai vérifié mes soudures, reflasher l'ESP, pas meux
Sending on D1, receiving on D6
---------------------------------------------------------------------------------------------------- // 0 errors out of 100
Sending on D2, receiving on D4
---------------------------------------------------------------------------------------------------- // 0 errors out of 100
Sending on D5, receiving on D3
-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0-0 // 50 errors out of 100
Sending on D6, receiving on D1
1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1- // 50 errors out of 100
Sending on D4, receiving on D2
1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1- // 50 errors out of 100
Sending on D3, receiving on D5
1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1- // 50 errors out of 100
End of test!
"1" or "0" indicates ERROR, depending on test state. "-" is good.
Switching cio pins 5s HIGH -> 5s LOW -> input
then DSP pins 5s HIGH -> 5s LOW -> input, repeating
Disconnect cables then reset chip when done!
Merci à vous
Je m'auto réponds, j'ai refait toutes les soudures une par une, et ça marche. Même si au multimètre tout était OK, ça suffisait pas.
Existe t il un joli Dashboard pour gérer tout ça ? graphique, boutons, etc... plus pro et visuellement esthétique ? merci.
J'avais fait le montage en test, ça ne marchait pas. je l'ai fait avec PCB version V2B, avec résistances et capacités, et ça fonctionne parfaitement. il faut juste ne pas être trop loin de la Box, car le wifi est vite faible.
