Domotiser un va et vient en Zigbee avec Sonoff MINI-ZB2GS(-L)?

Do It Yourself Vos questions
1

Hello,
ça fait un moment que je souhaite domotiser mes va-et-vient, mais pour le moment, impossible de faire ça facilement sans changer son installation existante, c’est-à-dire :

Le principal souci est que les mini switch n’ont qu’une vraie entrée. Sur la plupart des switch Sonoff il y a bien S1 et S2, mais S1 n’est pas une entrée, c’est une phase qui permet de boucler sur l’entrée S2 :

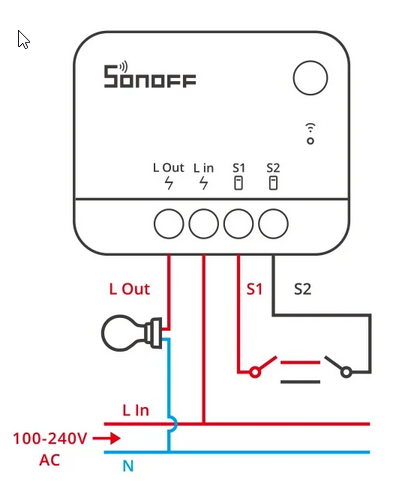

image400×490 53.8 KB

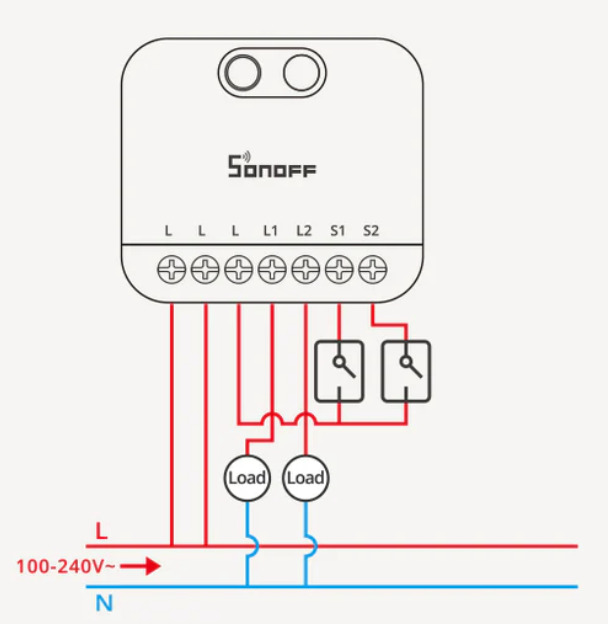

C’est là où j’ai pensé aux nouveaux switch Sonoff MINI-ZB2GS (avec neutre) et MINI-ZB2GS-L (sans neutre). Ils ne sont pas prévus pour ça et sont initialement conçus pour piloter 2 sorties via 2 entrées distinctes, mais ils ont donc 2 véritables entrées. Ci-dessous, un schéma du Mini-ZB2GS-L.
S1 pilote L1 et S2 pilote L2.

image608×624 43.3 KB

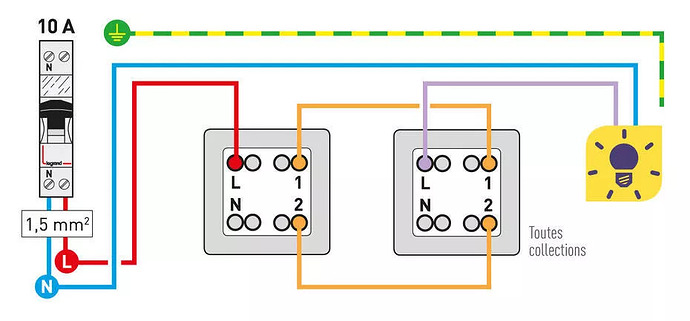

Si je repars d’un schéma de va-et-vient classique :

image930×433 60.6 KB

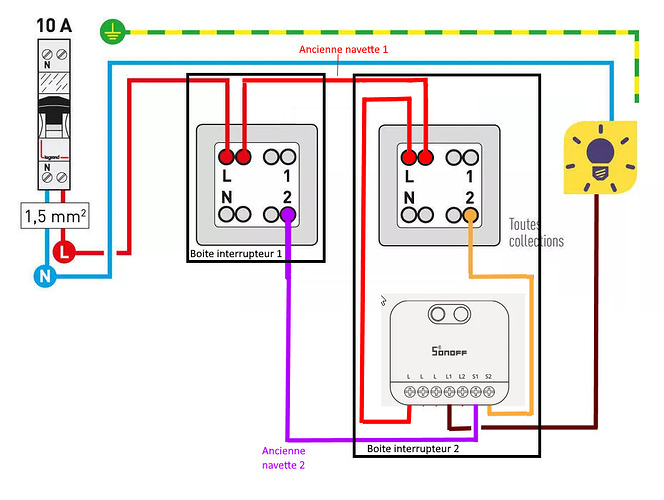

Pour passer à ça avec un Mini-ZB2GS-L (sans neutre) et la sortie L2 non raccordée :

image930×700 103 KB

Pas besoin de tirer de nouveaux câbles, il faut ajouter un petit câble (en rouge sur le schéma) entre la phase de l’interrupteur 2 et la phase du Sonoff, et un petit câble (en orange sur le schéma) entre la borne 2 de l’interrupteur 2 et l’entrée S2 du Sonoff

Dans cette configuration :

  • En agissant sur l’interrupteur 1, le système fonctionne normalement. La lampe L1 s’allume et s’éteint en fonction de l’entrée S1.
  • En agissant sur l’interrupteur 2, par défaut, il ne se passe rien. L’entrée S2 détecte bien l’état de l’interrupteur 2, l’état de L2 change, mais il n’y a rien de raccordé à L2.

Mon idée est d’inclure une logique HA du genre :
Si S2 change d’état, basculer L1.

Mais je crois qu’on ne voit pas directement les états de S1 et S2 dans Z2M. L’autre solution est donc d’inclure une logique :
Si L2 change d’état, basculer L1.

Dans les 2 cas, l’état de L1 change à chaque fois que l’état des entrées S1 ou de S2 change.

Qu’en pensez-vous ?

1 « J'aime »
2

honnetement je ne vois pas l’intérêt, tu perds le coté indépendant

tout ça pour ne pas passer en poussoir c’est vraiment monter une usine a gaz

3

Bof comme dit par @ddfdom, je trouve sa bien compliqué.
Quand HA ne fonctionne pas, tu n’auras plus que le 1er bouton de fonctionnel en physique.

Après, ça peut fonctionner, mais perso je préfère changer ou modifier les boutons.
(Sous réserve de pouvoir récupérer l’état (position) des boutons)

Exemple: sur le zbminir2 tu peux savoir que le bouton a changer d’état, mais sans savoir si c’est on ou off. Pour le modèle zbminil2 sans neutre je crois que c’est pas possible.
Pour les zb2gs duo, je sais pas.

Tu as une raison particulière pour ne pas changer les boutons ?

1 « J'aime »
4

@pascal_ha @ddfdom

Merci pour vos retours.

Je suis tout à fait conscient qu’il y a plus performant comme solution si l’on peut, par exemple, tirer un 3eme câble pour la phase ou le neutre, si l’on a accès à la boite de dérivation, ou si l’on peut changer ses interrupteurs, etc. ce n’est malheureusement pas mon cas, et j’ai l’impression que certains autres membres du forum sont dans la même situation. Si je partais de 0, ce n’est clairement pas la solution que je choisirai.

Je ne vois pas vraiment ce qu’il y a de compliqué, je trouve ça même plutôt assez simple à mettre en œuvre niveau câblage, surtout quand je vois certains câblages proposés sur d’autres posts concernant les va-et-vient pour domotiser. Il y a 2 petits câble à ajouter : entre la phase de l’interrupteur 2 et la phase du Sonoff, et entre la sortie 2 de l’interrupteur et S2 du Sonoff. Le plus dur est de faire rentrer le switch Sonoff dans le boitier de l’interrupteur.
Pas besoin de tirer un câble supplémentaire, et l’état de la lumière change quand appuie sur un interrupteur, peu importe l’état de l’autre.

Après, je n’avais effectivement pas pensé au cas où HA est down… c’est effectivement à préciser, mais ça n’arrive que rarement. Pour les installations avec un interrupteur sans fil, la problématique est la même.

@ddfdom Que veux-tu dire par : “tu perds le coté indépendant” ?

La raison pour ne pas changer les interrupteurs est le budget, et la dispo de ces interrupteurs…
J’ai les mêmes interrupteurs dans toute la maison, il s’agit d’un modèle qui était présent dans la maison quand je l’ai acheté et qui n’est plus du tout commercialisé. J’ai déjà regardé pour les mêmes en boutons poussoirs, mais même d’occasion, il y en a peu et ça se négocie à prix d’or.

J’aimerais que tous les interrupteurs chez moi soient de la même collection (ça ne dépend pas que de moi :woozy_face: :sweat_smile:), l’autre solution serait donc de tous les changer, mais ça va me couter un rein et j’ai bien d’autres priorités avant de sauter le pas.

Et je n’ai pas de neutre au niveau de ces interrupteurs, je ne peux donc pas récupérer l’état.

L’avantage du Mini-ZB2GS-L est que ça se trouve pour moins de 20€, soit bien moins cher que deux nouveaux interrupteurs poussoir.

Je suis bien d’accord que cette solution n’est pas optimale, mais elle est optimisée pour répondre à la problématique initiale si on ne veut pas changer les interrupteurs et qu’on ne peut pas tirer de câble supplémentaire, avec la contrainte que le second interrupteur ne fonctionne pas quand HA est down.

5

Chez moi j’ai aussi des interrupteurs qui ne se font plus un simple petit ressort et voilà des bi-stable transformés en mono-stable

Après repasser un câble n’est pas tjs simple effectivement mais certaines fois c’est hyper simple

1 « J'aime »
6

Bonjour à tous les HAnautes,

J’avoue je ne comprends pas l’intérêt de domotiser un VV sauf a allumer la lampe par une automatisation ou comme tu le suggères utiliser un autre interrupteur sans fil.

J’avais une idée, c’est de laisser le fonctionnement normal du VV et de couper le retour (en violet sur ton schéma de va-et-vient classique) puis de connecter le violet qui vient du VV (de droite) sur le S1 de ton module et le violet qui pars à la lampe sur le L1.

Par contre dans ce schéma il faut une phase pour le module ( est-ce qu’il y en a une à coté dans un autre inter ?)
Souvent le tube qui aliment la lampe arrive au niveau du VV qui a le retour donc le neutre doit se trouver également dans ce même boitier.

S’il le retour repart au tableau alors la c’est le top tu y auras tous ce qu’il te faut (phase neutre retour)

@sfritz Peux-tu m’indiquer STP quel soft tu utilise pour faire tes schémas j’aurais pu reproduire mon idée Merci

Cordialement,

Jean-Luc

7

Il est justement là l’intérêt du câblage proposé, ramener la phase dans le même boitier que le retour lampe et en plus garder le fonctionnement par les boutons physique.

2 « J'aime »
8

bonjour chez moi j ai domotiser mes VV pour les controler a la voix via ma google home ,

9

@lopesmaxime

c’est ce que je disais

Citation sauf a allumer la lampe par une automatisation

Pour moi a part pour allumer l’aquarium via une planification je n’ai aucune lumière domotisée et je n’utilise aucune commande vocale. je suis et reste très basique.

HA permet tout c’est génial chacun fait son choix selon son usage.

Bonne journée à tous

Cordialement,

Jean-Luc

1 « J'aime »
10

Pour faire les schémas, j’ai récupéré le schéma de base du VV sur internet, et je l’ai modifié avec paint.net.

La solution que je propose évite justement de tirer des câbles supplémentaires. Des 2 câbles navette (orange) du schéma initial, l’un d’eux devient phase pour le second interrupteur (en rouge), et le second donne l’état de l’interrupteur 1 au Sonoff (violet).

11

Bonjour à tous les HAnautes,

@sfritz
Merci pour ton retour je pensais que tu utilisais un soft pour faire des schémas simples
J’utilise Qelectrotech mais ce n’est pas adapté pour ça ( ce n’est pas une critique )

Cordialement,

Jean-Luc

1 « J'aime »
