Bonjour, je voudrais pouvoir commander la filtration de ma piscine avec un Shelly Plus 1 PM.
Voici une photo de mon installation.
Pourriez-vous, si vous avez la même configuration, me partager vos schémas pour que je demande à mon électricien de faire de même.
Je souhaite passer par Shelly, car j’en possède déjà 2 autres.
Merci à tous
Salut
Les piscines ont a peu près toutes le même cablage. Le principe est le même pour toutes.
Il te faut un Shelly 1 plus (gen3 ou gen4), le Shelly 1 PM n’est pas le plus adapté. Il permet de mesurer la puissance, mais il est préférable pour cela d’utiliser un module avec pince.
Cablage Pour un Shelly 1 plus tu dois,
-
Alimentation du Shelly : N et L sur la même protection qui alimente l’horloge respectivement sur les bornes 1 et 2.
-
le contact du Shelly en parallèle du contact de horloge.
Borne I du Shelly sur la borne 4 de horloge
Borne O du Shelly sur la borne 3 de horloge
Voilà ceci est le minimum.
- Si tu veux avoir en plus l’état de la filtration (filtration on / filtration off) que ce soit en mode automatique ou manuel, il faut régler le shelly dans les options en mode switch détaché impérativement.
Il faut aussi réaliser le cablage suivant :
Mettre un fil entre la borne A1 du contacteur filtration et la borne 13.
Mettre un fil entre la borne 14 et SW du shelly
Avec ceci et le schéma du shelly, ton électricien doit normalement pouvoir s’en sortir.
Voilà, sur le forum, tu trouveras de nombreux sujet, avec des schémas qui ne sont pas forcément strictement identique au tien, mais le principe est le même.
« Il faut aussi réaliser le cablage suivant :
Mettre un fil entre la borne A1 du contacteur filtration et la borne 13. »
Ça revient à cela ?
Avec ça, je pourrais régler l’horloge de filtration avec le Shelly et si PBM de réseau continuer à utiliser l’horloge physique de la piscine ?
Sur ton autre photo, il faut que je relis 2T1 avec 4T2 ?
PS ; c’est ce que j’ai fait pour installer le chauffe eau avec un Shelly Pro Em
Oui, c’est cela
Mais il faut aussi ajouter le fil entre 14 et SW.
Ton Shelly aura la même fonction que horloge.
Tu pourras donc fonctionner avec horloge et/ou le Shelly en mode automatique.
Si tu ne veux pas utiliser horloge, il suffit de positionner son bouton sur O.
Le Shelly peut fonctionner en mode autonome (sans réseau). Tu peux utiliser la programmation hebdomadaire interne (en gros mode horloge) ou faire la gestion avec HA.
Tu pourras aussi fonctionner en mode manuel.
Non surtout pas !
(J’ai fait cela à partir du téléphone et j’ai des gros doigts
)

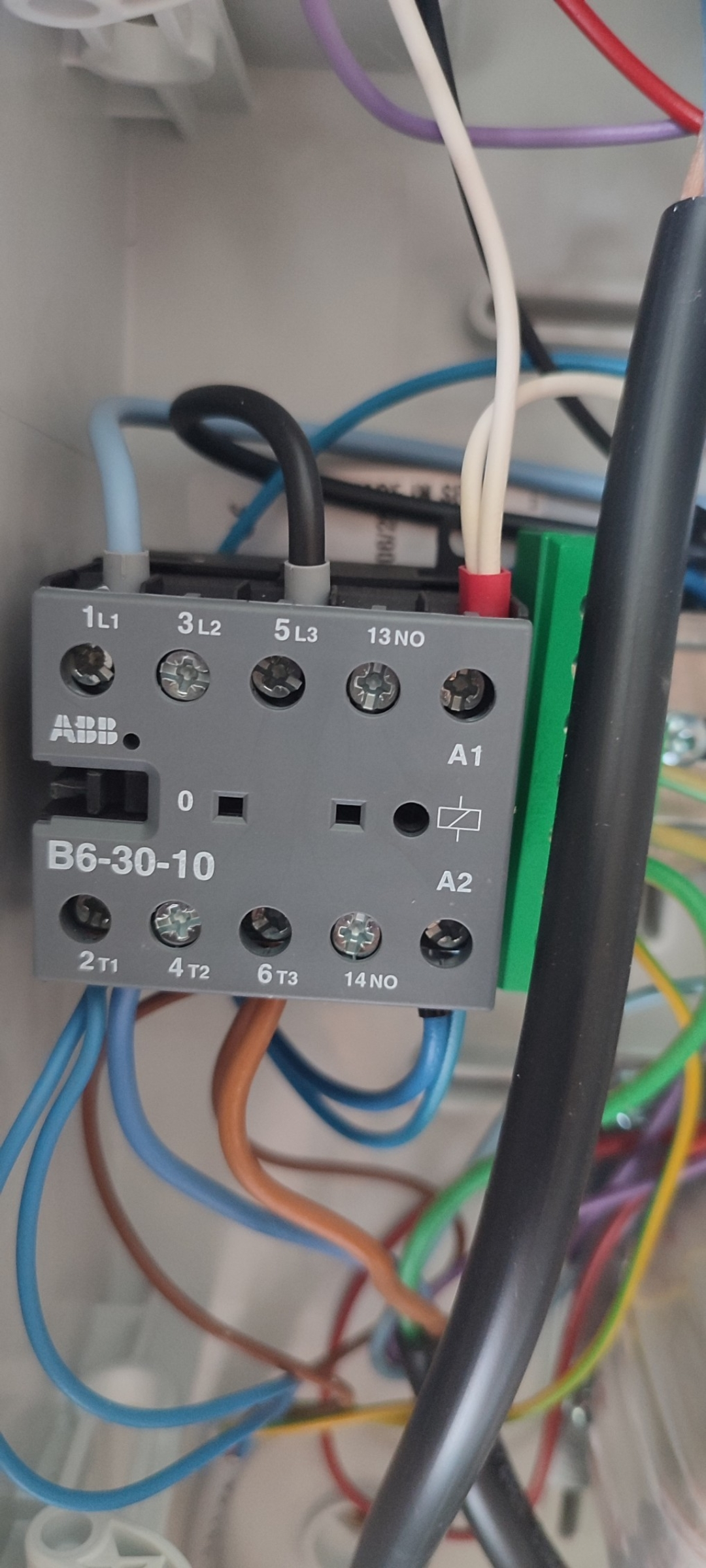

Cette photo est juste pour d’indiquer ou se branche le contact du Shelly (borne 3 et 5).(Ce n’est pas un fil)
Merci+++ c’est vraiment sympa et très clair
Par contre, si je veux gérer uniquement par l’App Shelly sans passer par HA,.il faut aussi que je configure le module en mode Switch détaché ?
« Si tu veux avoir en plus l’état de la filtration (filtration on / filtration off) que ce soit en mode automatique ou manuel, il faut régler le shelly dans les options en mode switch détaché impérativement. »
Dans le futur, j’aimerais lui demander de forcer la filtration si la température extérieure est de 2°c , c’est possible avec quel ajout ?
Oui, dans tous les cas, il faut mettre le Shelly en « mode switch détachée ».
Cela te permet de savoir si ta filtration fonctionne peu importe le mode.
Oui c’est possible a partir de HA, en utilisant une automatisation.
Tu as de nombreux sujet sur le forum, qui te permettront de faire quasi tout ce que tu veux.
- forcer la filtration en fonction de la température
- déterminer automatiquement le temps de filtration en fonction de la temperature
- faire un automatisme pour les périodes d’hivernages.
- etc…
Merci pour tout
Je vais ouvrir un autre sujet à propos de mon volet roulant que je voudrais automatiser pour l’ouvrir à distance en cas de grêle
@pascal_ha J’alimente le shelly en reliant directement le 1 de l’horloge avec le N du Shelly et le 2 de l’horloge avec le L du Shelly ?
Normalement oui, si les couleurs bleu pour neutre et noir pour phase ont été respecté.
Il faut vérifier, pour cela il faut suivre le fil bleu branché en 1 et voir si il va bien sur le neutre du disjoncteur.
(Si tu doute, fait une photo et indique moi ou les fils sont branché)
Tu peux aussi vérifier avec un testeur.
Si tu n’es pas sur de toi, fais toi aider par un électricien.
Merci encore.
Je ne ferai pas moi même ça sera mon électricien.
Bonne soirée
Pour un électricien, ça ne doit pas poser de problème. Il saura retrouver le neutre et la phase.
Bonjour,
Je souhaiterais domotiser la pompe et l’éclairage de ma piscine. Je pensais installer 2 modules Shelly 1 gen 4. (Je ne sais pas si c’est le wifi ou le zigbee qui passe le mieux dans mon local).
Je souhaiterais modifier le moins possible mon cablage actuel pour pouvoir utiliser l’horloge existante en cas de panne du système domotique ou pouvoir enlever facilement le module Shelly. J’ai déjà un interrupteur déporté à côté de ma terrasse pour allumer et éteindre la lumière. L’interrupteur est en série avec celui qui est sur le boîtier électrique de la filtration.

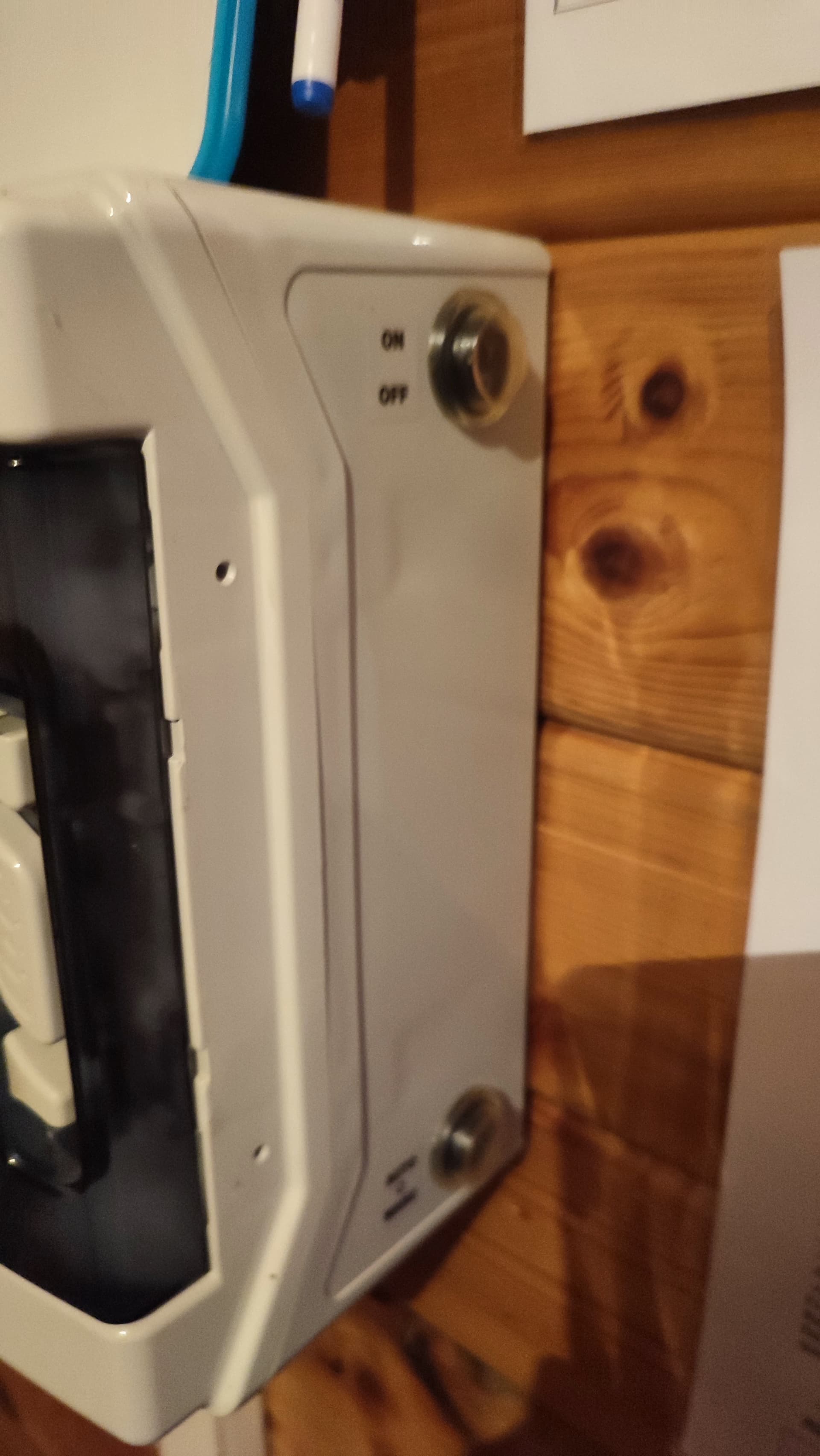

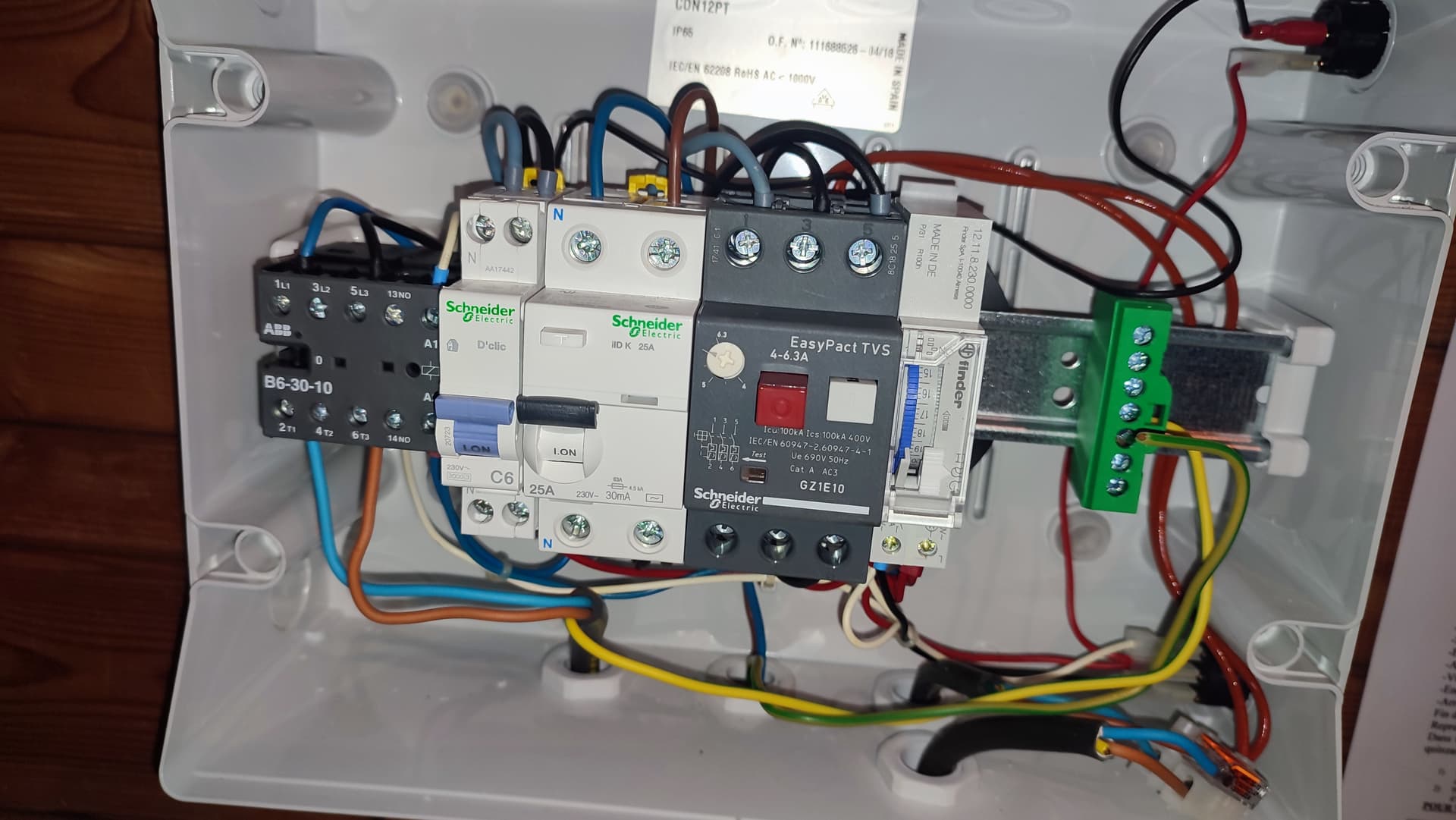

Voici des photos de mon cablage. Le boîtier qui n’est pas ouvert est en amont de celui qui est ouvert.
J’ai vu que @pascal_ha était de bons conseils.
Merci d’avance pour votre aide.
Salut,
Commande filtration :
Il te suffit de mettre le contact du shelly en parallèle du contact existant de l’horloge.
Si l’horloge en place possède un bouton qui permet de la mettre à l’arrêt. Il faut le mettre sur zéro (arrêt). Si ce n’est pas le cas, tu devras mettre tous les picots à zéro.
Commande éclairage :
Tu peux te servir d’un module shelly pour allumer/éteindre, et le bouton de commande du coffret pour commander le module (plus de modification)
Sinon, tu mets le contact du Shelly en parallèle du bouton, mais dans ce cas, si tu allumes avec le bouton de commande du coffret, tu devras éteindre aussi du coffret (moins de modification, mais ce n’est pas le choix que je ferais).
Si tu peux faire un schéma de ton câblage existant, ce serait plus facile pour voir les possibilités.
Par contre, il serait mieux d’ouvrir ton propre sujet
Merci. Je réouvrirai un nouveau sujet dès que j’aurai installé le matériel si j’ai un souci. (Questionnement sur le fil de la borne SW par exemple). Faut il obligatoirement une disjoncteur 2A avant le module Shelly qui pilotera la pompe? et pas sur celui qui pilote la lumière?
Je vois dans le coffret piscine un différentiel 25A-30ma et un disjoncteur 6A et disjoncteur pompe maxi 6A.
D’où sort ta protection 2A ?
Sans schéma, c’est un peu compliqué d’orienter.
Il n’y a pas grand-chose dans ton coffret piscine, un schéma à la main c’est vite fait.

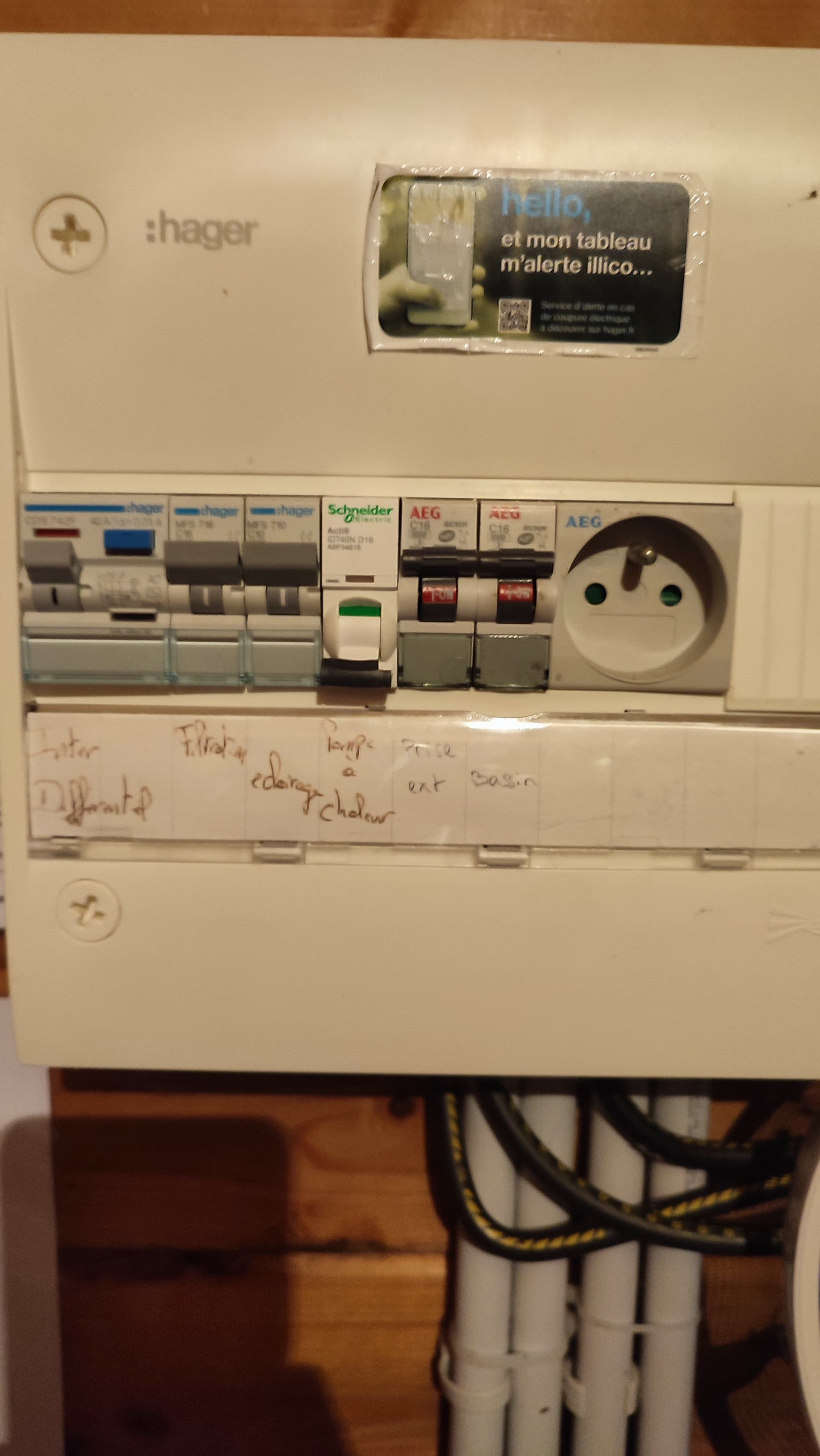

Dans l’autre tableau, je vois un autre différentiel + un 16A (filtration) et un 10A(éclairage), certainement les protections de ligne.
Le disjoncteur 2A, j’en parle car dans les messages précédents il y avait un disjoncteur de 2A rajouté entre l’arrivée 230V et l’entrée du Shelly. C’est juste pour savoir s’il fallait protéger ce micro module qui va commander la pompe et celui qui va commander l’éclairage.
Ce n’est pas dans ce sujet, je n’ai rien trouvé qui en fait allusion, tu as dû voir cela sur un autre sujet.
Ce n’est pas forcément 2A, cela va dépendre de ce que tu branches dessus (sachant que le maxi pour un shelly c’est 10A).
C’est pour cela que je te demande de faire un schéma
Actuellement, à quoi sert le disjoncteur 6A de ton coffret ?

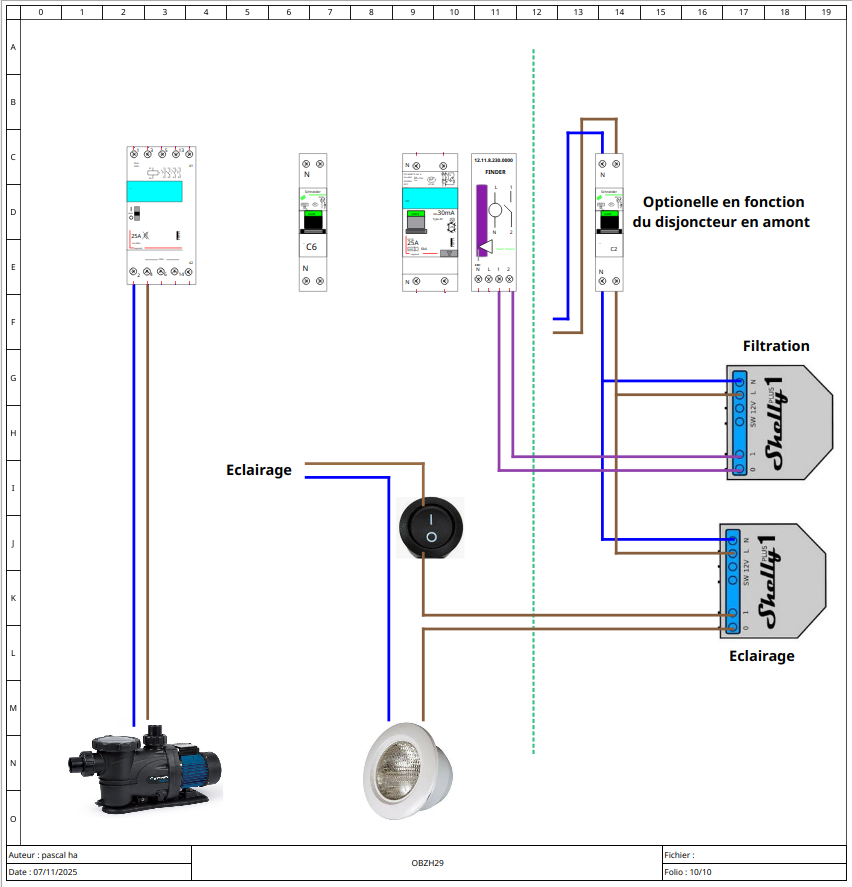

Voici un schéma de principe (incomplet).

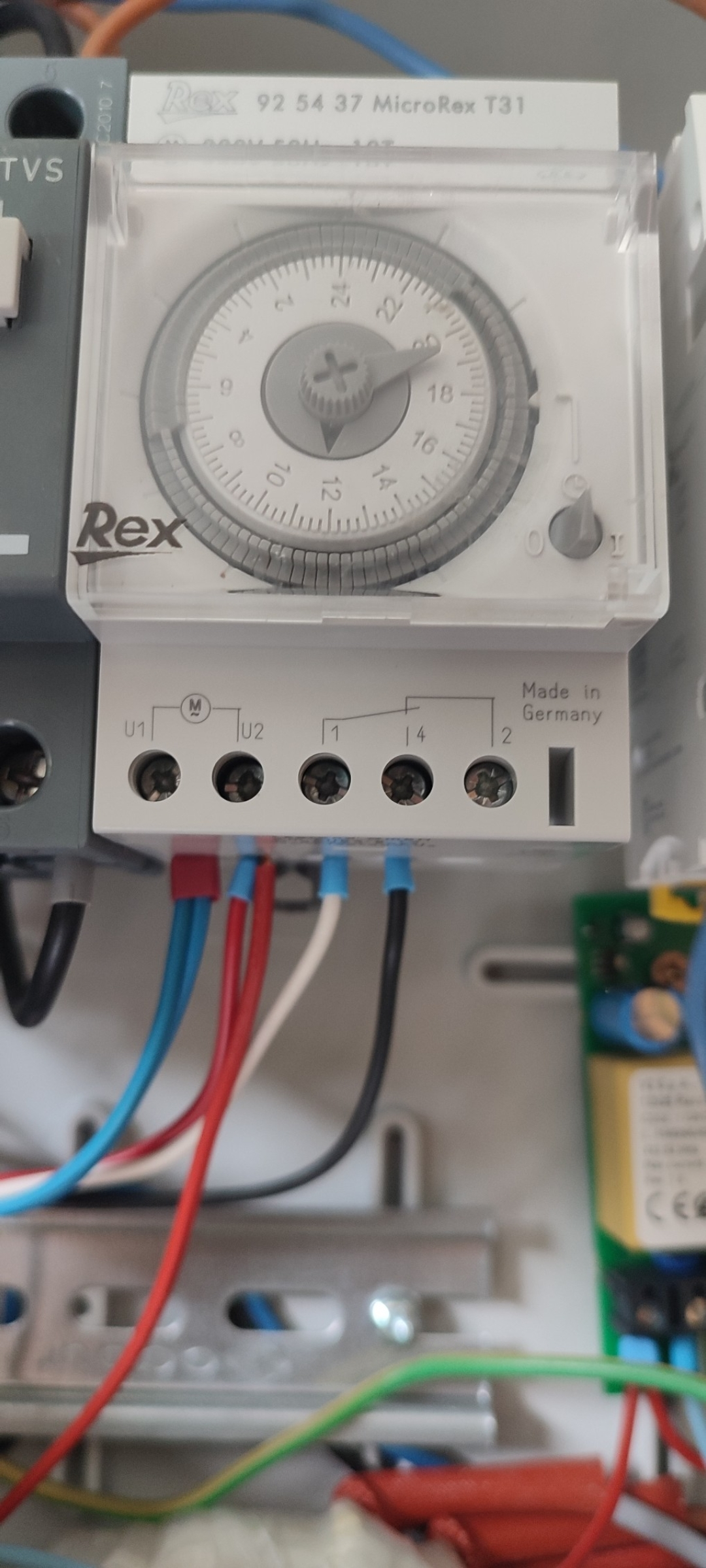

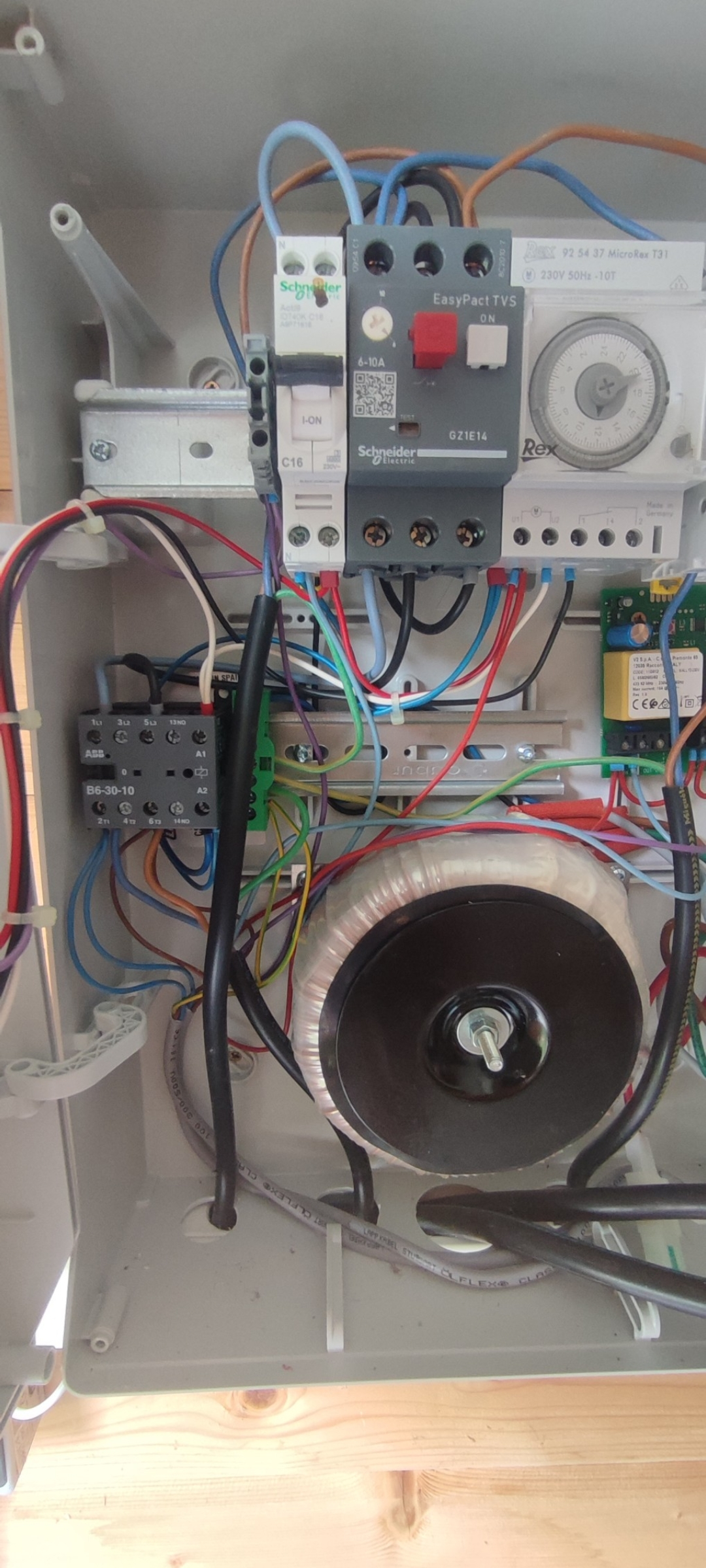

Bonjour, Voici comment est mon tableau électrique de la piscine. Comme tout le monde dans ce fil je souhaite ajouter un Shelly genre zigbee pour commander ma filtration, tout en gardant mon horloge fonctionnelle.
Comment dois je le brancher? Merci

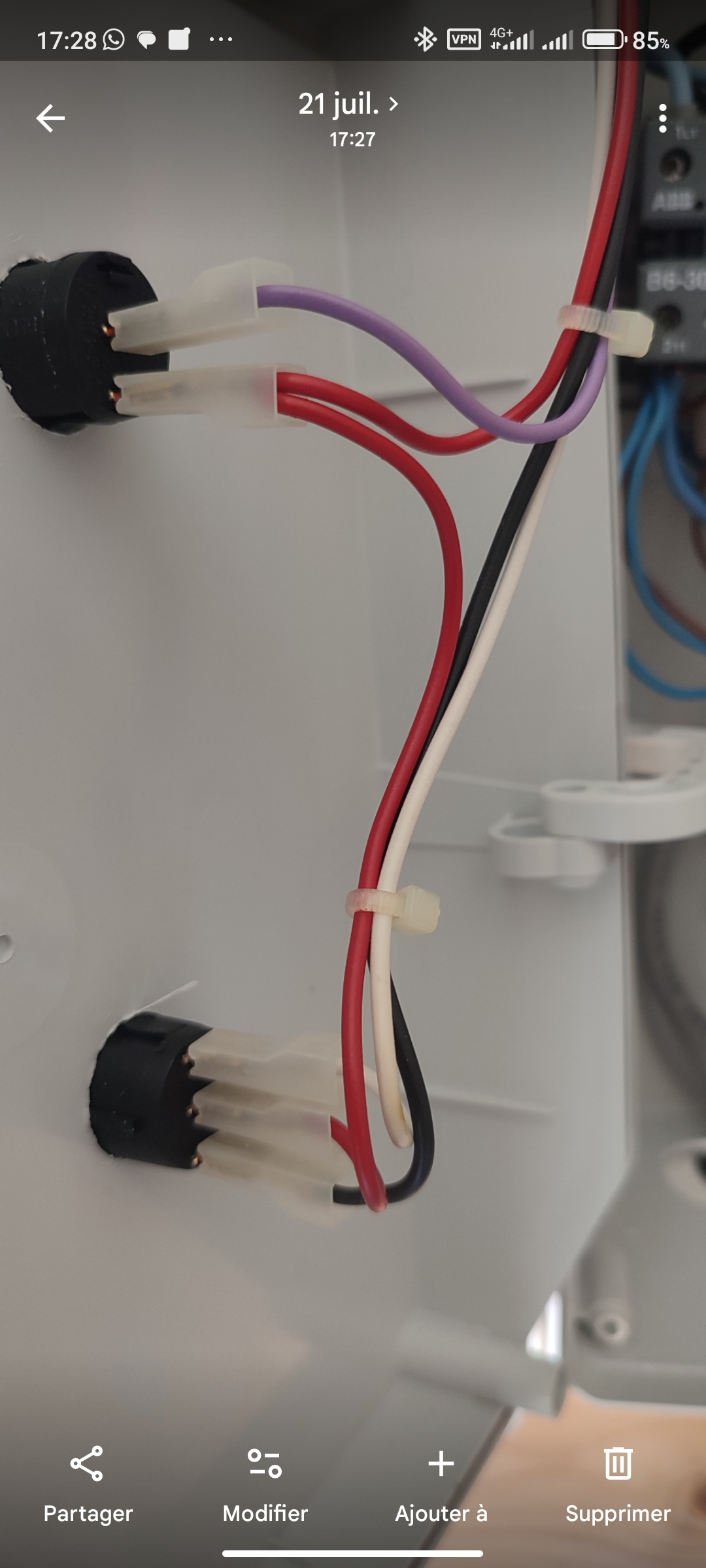

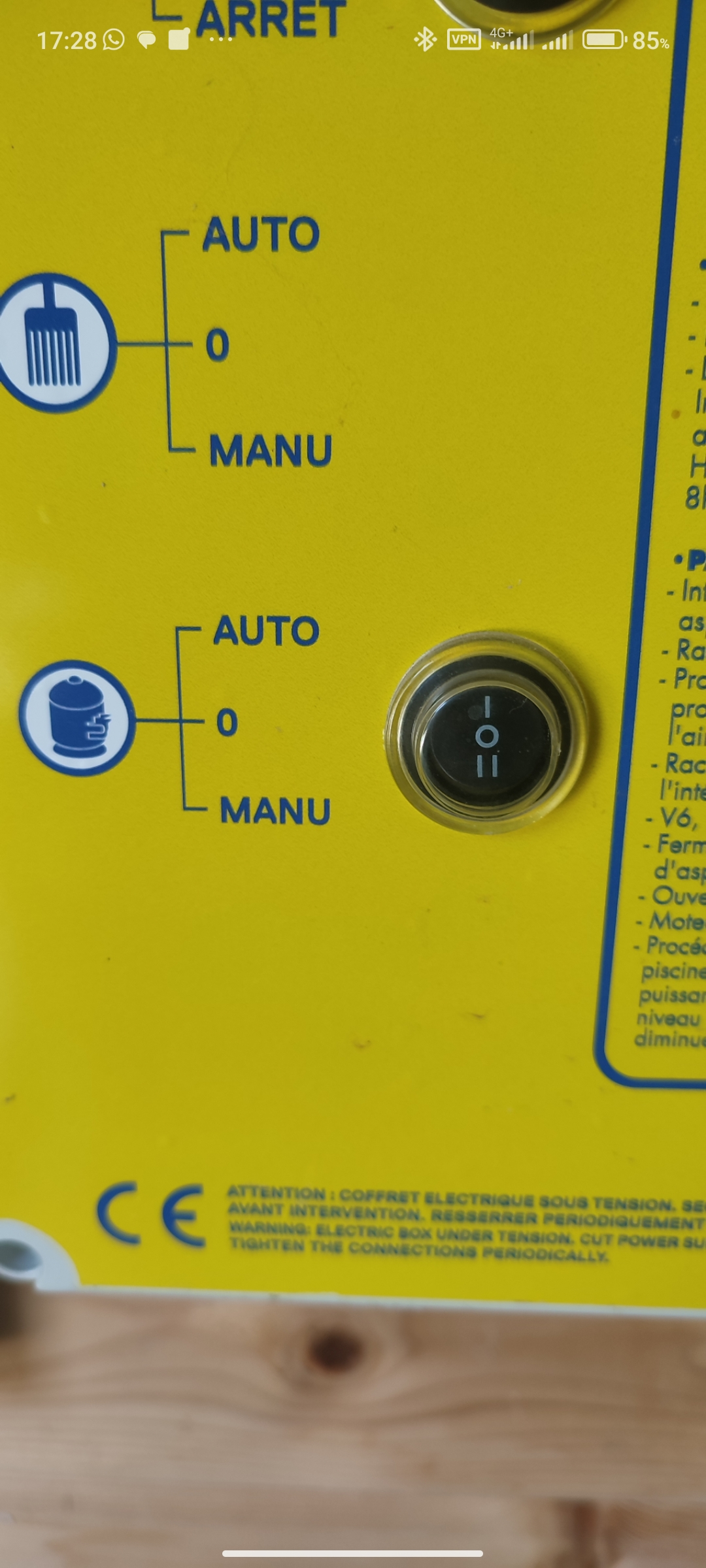

Les fils blanc noir et rouge qu on voit sortir du tableau vont sur l'inter du bas auto/0/manu de la porte

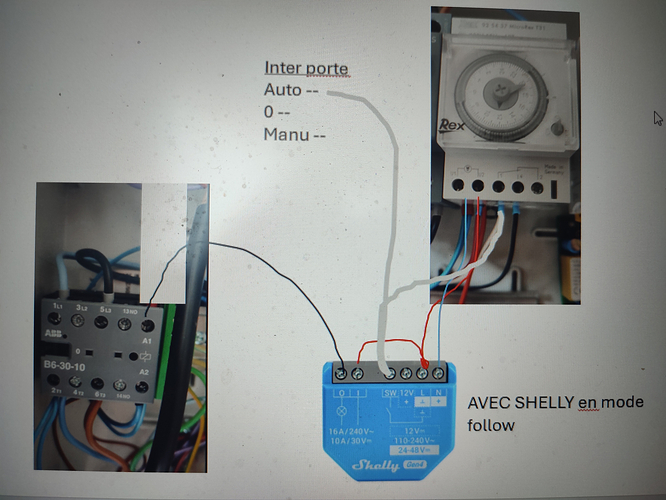

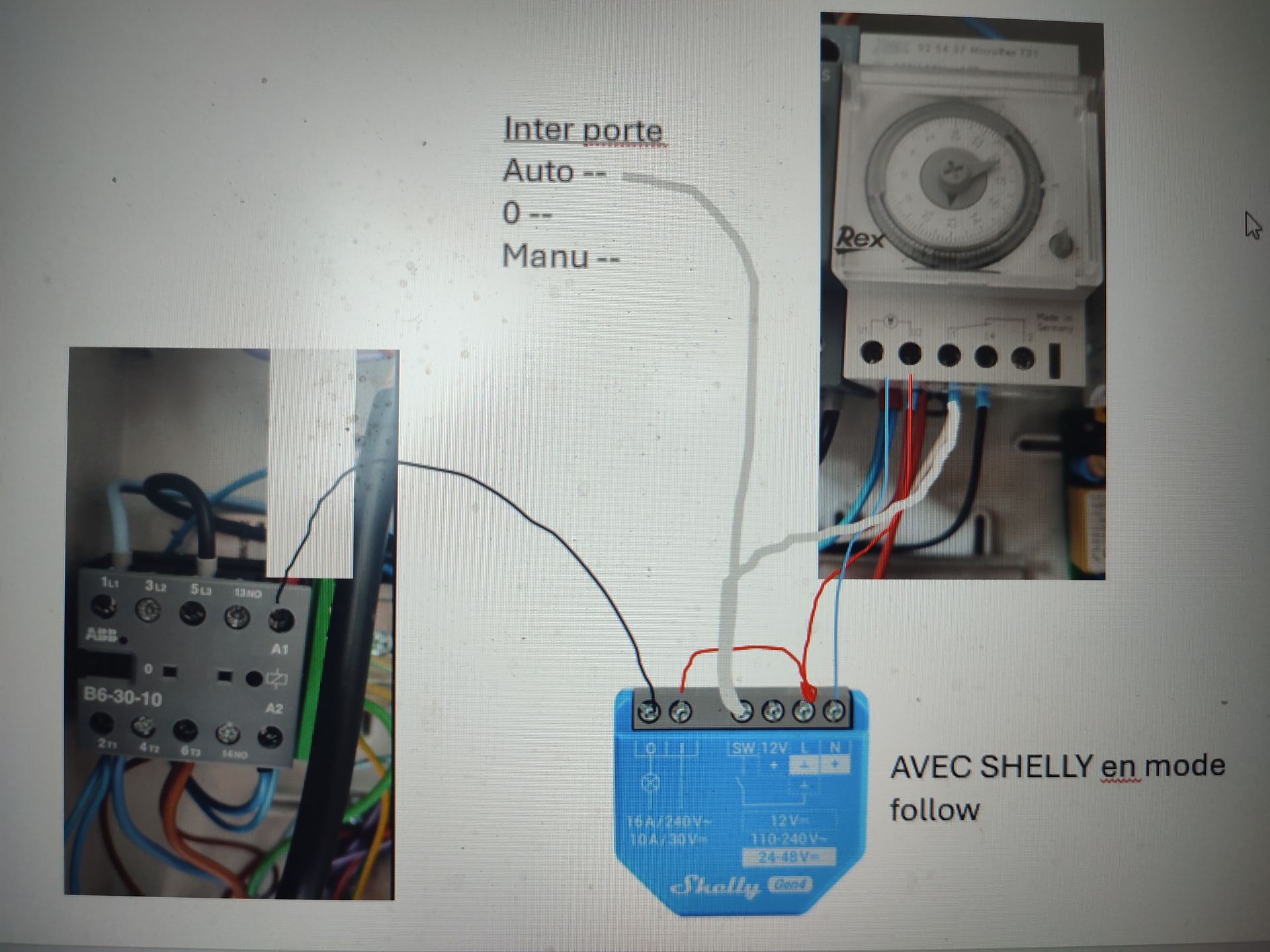

Bon j'ai réfléchi et si je branche le Shelly comme ceci (en le mettant en mode "follow), l'idée étant que par défaut c'est l'horloge qui pilote, je garde la fonctionnalité du bouton physique de la porte, et je peux allumer ou éteindre a distance ma pompe avec le Shelly a n'importe quel moment... Tout en ayant dans tous les cas un retour d'état de la pompe (en marche ou arrêtée)
Je débranche les 2 fils blancs de A1 vers SW du Shelly. Et la sortie O du Shelly vers A1. Le reste étant du standard pour l'alim du Shelly.
Est ce correct ?
Qu'en pensez vous?
Merci
oui ça semble correct. c'est ton Shelly qui va gérer la commande de filtration.
Si ton Shelly tombe en panne, il faudra décâbler les fils blanc et les remettre sur A1 en cas de panne.
Petit détail
:
sur le bouton le rouge est la phase
le blanc est la position manuel, il va directe au relais en A1
le noir est la position auto, il va a l'horloge et ensuite au relais en A1 avec le deuxième fil blanc.
