Bonjour,
Mon problème
J’ai acheté quelques micro switch zigbee (reference) pour domotiser mon éclairage.
J’en ai installé quelques un sur des circuits de lumière basiques (va et viens ou simple interrupteur) et ça fonctionne très bien, ils sont même intégrable directement par le pont philips hue qui les voit comme des ampoules, à ce prix là c’est incroyable.
Mon problème se pose sur des montages électriques plus complexes comprenant des télérupteurs.
J’ai des télérupteurs de ce type : Schneider R9PCL116 (reference)
J’ai beau chercher, je ne vois pas comment intégrer mon micro switch sur ce type de montage électrique.
Mes investigations :
- Impossible de mettre de la puissance sur S1 / S2 du micro module sous peine de le griller. Donc impossible de câbler la sortie du télérupteur sur S1 /S2
- Impossible de câbler un bouton poussoir sur S1 / S2, ça ne fonctionne qu’avec un interrupteur
Ce que j’aimerai faire : Programmer le micro module zigbee pour qu’il simule un bouton poussoir pour commander le télérupteur, c’est à dire qu’au lieu d’activer sa sortie sur une longue durée, qu’il provoque jute une impulsion comme un bouton poussoir afin de commander le télérupteur.
Je ne sais pas si il existe des registres sur ce module pour le paramétrer par exemple…
Sinon, peut-être avez-vous d’autres idées ou d’autres références de micro modules dans les 10€ qui soient compatibles avec des télérupteurs ?
En vous remerciant,
Ma configuration
[center]## System Information
| version |
core-2024.7.0 |
| installation_type |
Home Assistant OS |
| dev |
false |
| hassio |
true |
| docker |
true |
| user |
root |
| virtualenv |
false |
| python_version |
3.12.4 |
| os_name |
Linux |
| os_version |
6.6.31-haos-raspi |
| arch |
aarch64 |
| timezone |
Europe/Paris |
| config_dir |
/config |
Home Assistant Community Store
| GitHub API |
ok |
| GitHub Content |
ok |
| GitHub Web |
ok |
| GitHub API Calls Remaining |
5000 |
| Installed Version |
1.34.0 |
| Stage |
running |
| Available Repositories |
1389 |
| Downloaded Repositories |
11 |
Home Assistant Cloud
| logged_in |
false |
| can_reach_cert_server |
ok |
| can_reach_cloud_auth |
ok |
| can_reach_cloud |
ok |
Home Assistant Supervisor
| host_os |
Home Assistant OS 12.4 |
| update_channel |
stable |
| supervisor_version |
supervisor-2024.06.2 |
| agent_version |
1.6.0 |
| docker_version |
26.1.4 |
| disk_total |
13.9 GB |
| disk_used |
12.2 GB |
| healthy |
true |
| supported |
true |
| host_connectivity |
true |
| supervisor_connectivity |
true |
| ntp_synchronized |
true |
| virtualization |
|
| board |
rpi5-64 |
| supervisor_api |
ok |
| version_api |
ok |
| installed_addons |
Terminal & SSH (9.14.0), teleinfo2mqtt (9.0.3), tydom2mqtt (3.5.2), Samba Backup (5.2.0), Studio Code Server (5.15.0), File editor (5.8.0), Filebrowser (2.23.0_14), Mosquitto broker (6.4.1), openWakeWord (1.10.0), Whisper (2.1.2), Piper (1.5.0), ESPHome (2024.6.6) |
Dashboards
| dashboards |
7 |
| resources |
6 |
| views |
27 |
| mode |
storage |
Recorder
| oldest_recorder_run |
26 juin 2024 à 02:55 |
| current_recorder_run |
5 juillet 2024 à 18:41 |
| estimated_db_size |
288.77 MiB |
| database_engine |
sqlite |
| database_version |
3.45.3 |
___
Salut
Le cablage de ton télérupteur est le même que le cablage de ton lien ?
Si oui tu peux utiliser ce type de module.
Il existe en wifi ou en zigbee, attention lors de la commande a bien valider le bon produit.
C’est un peu plus de 12€, on est peut-être hors budget
Bonjour,
Oui le montage correspond à celui de la doc.
Pouvez-vous m’en dire plus ?
Comment fonctionne ce module conjointement au télérupteur du coup ?
Merci pour votre aide.
PS : il est à 0.99€ sur Ali express !
Tu as 3 possibilités :
-1) Tu utilises le contact du module en parallèle des boutons pour simuler un bouton et tu conserves le télérupteur.
Inconvénients : tu n’auras pas de report d’état dans HA.
Avantages : tu conserves installation d’origine, câblage le plus simple. Tu n’es pas limité par la puissance du module.
-2) Tu utilises le module à la place du télérupteur et tu conserves les boutons poussoirs.
Inconvénients : télérupteur à retirer (ou décâbler) et câblage à modifier.
Intensité limitée à celle du module 5A voir notice.
Avantages : permet d’avoir le report d’état dans HA
-3) Tu utilises le télérupteur pour commander le module.
Le module commande les lampes.
Avantages : permet d’avoir le report dans HA et permet de conserver le télérupteur.
Inconvénients : câblage plus complexe à modifier.
Intensité limitée à celle du module 5A voir notice.
Le module est en zigbee, il fonctionne sous Z2M.
Il faudra vérifier la puissance de ton éclairage, maxi 150W pour led ou 5A.
Tu as trois modes de fonctionnement pour le Switch et un mode countdown pour le contact à régler en fonction du câblage.
Options du module :
C’est parfait merci pour les explications.
J’ai le multimètre à la main, je vais commencer à m’intéresser à votre 3ème proposition.
Mes circuits ne dépassent pas 4 spots LED, je suis large en intensité.
Pour la 3eme possibilité, je dois donc fournir un simple contact sec en sortie du telerupteur sans y mettre de 2230Vdc.
Votre schéma elec m’aiderai grandement, mais je continue en parallèle.
Un grand merci !
Voilà, je t’ai mis les trois possibilités.
Personnellement la 3ᵉ est pour moi la plus adaptée, reste à voir la mise en œuvre dans ton tableau. Prends-les précautions nécessaires avant de réaliser le câblage électrique.
Pour info, c’est aussi réalisable avec les autres modules.
Mais le câblage est plus complexe. (à toi de voir)
Peut-être que d’autres membres du forum ont une autre méthode.
3 « J'aime »
Je viens de terminer le câblage suivant le dernier schéma. Tout fonctionne à merveille.
Un grand merci pour votre aide, je vais pouvoir généraliser ce montage à l’ensemble de mon domicile
1 « J'aime »
Bonjour, j’ai lu avec intérêt ce sujet car je souhaite faire la même chose avec l’option 3.
Sauf que dans mon installation électrique, je ne retrouvais absolument rien de ce qui était indiqué concernant le télérupteur.
Après quelques heures (!), je comprends que je suis en configuration 3 fils et non pas 4 !
Est-il possible d’utiliser le même micro switch en adaptant le cablage ?

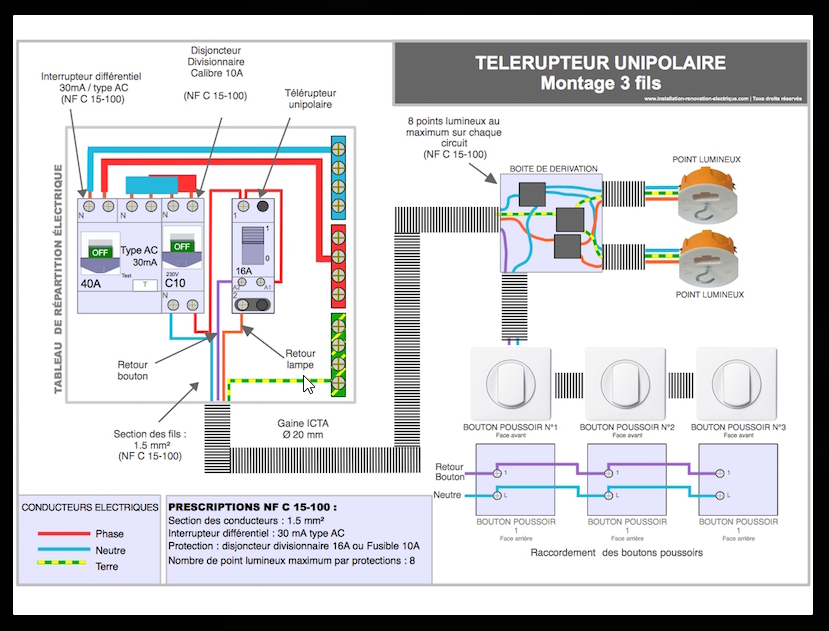

Pour comprendre les différences 3 fils et 4 fils :

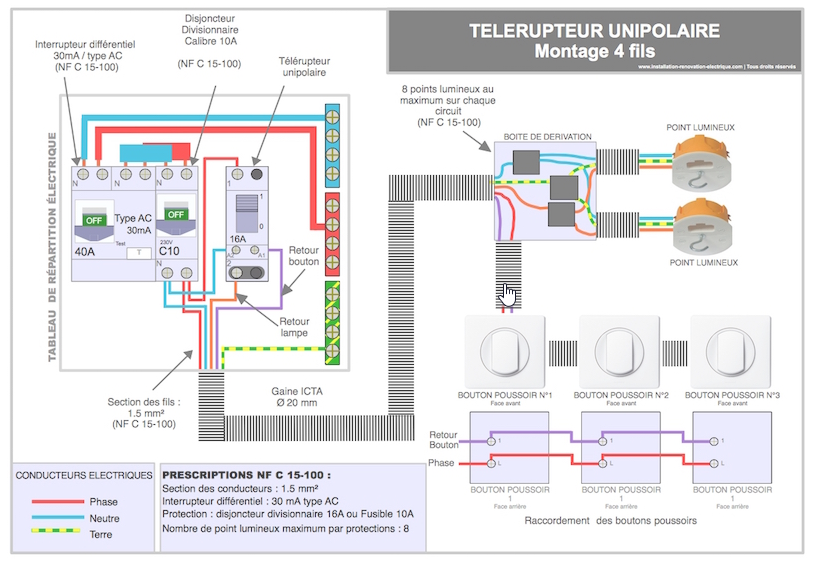

4 fils :

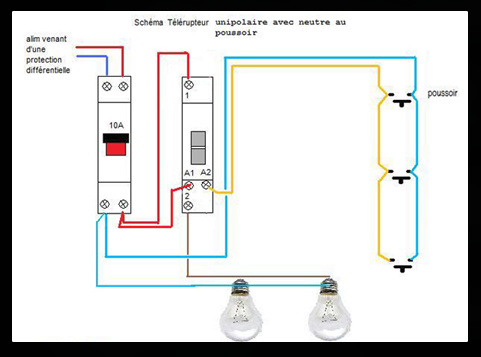

3 fils :

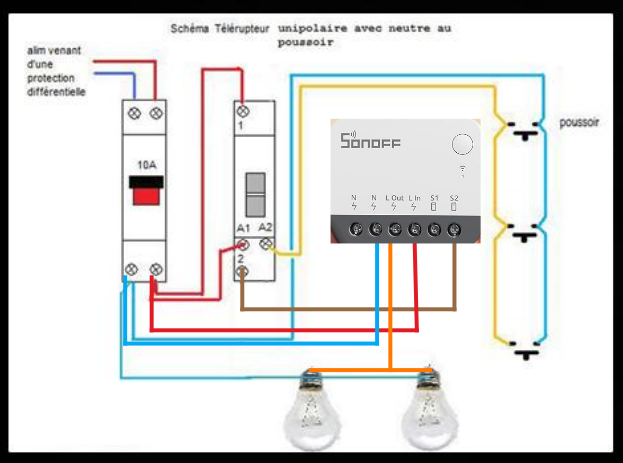

Je peux proposer un schéma plus simple :
Salut, oui c’est possible.
Tu veux utiliser quelle module ?
J’ai commandé sur Aliexpress le même modèle que celui que tu conseillais (Girier …)
J’ai aussi en stock un SONOFF ZBMINI que j’ai jamais installé car ça ne rentre pas dans mes boites d’encastrement.
Peux tu mettre un lien ton zbmini. Afin que je vérifie.

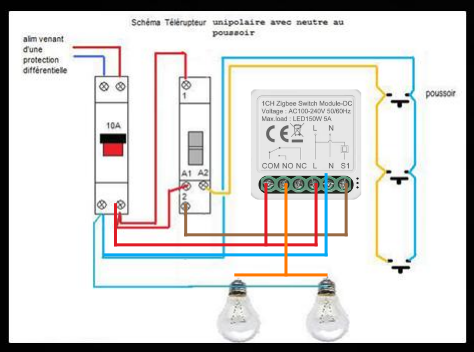

Mais sinon avec le girier c’est comme cela:
Attention sur ce type de girier l’intensité est limité à 5A ou 150W pour des leds.
Si tu as besoin de plus, il faut choisir un autre type de module.
Merci pour ta réponse rapide, c’est incroyable.

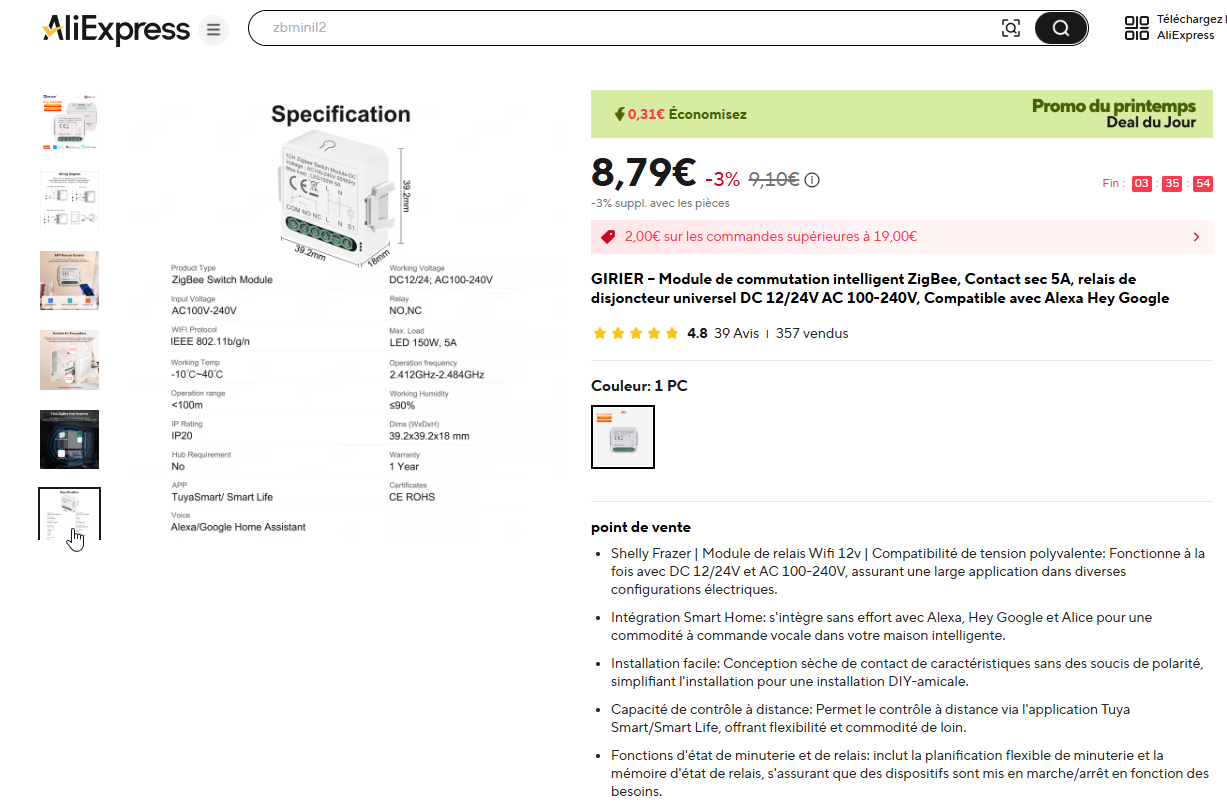

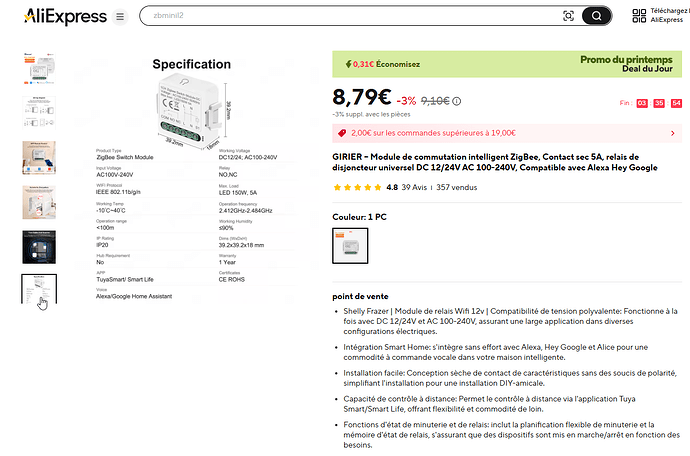

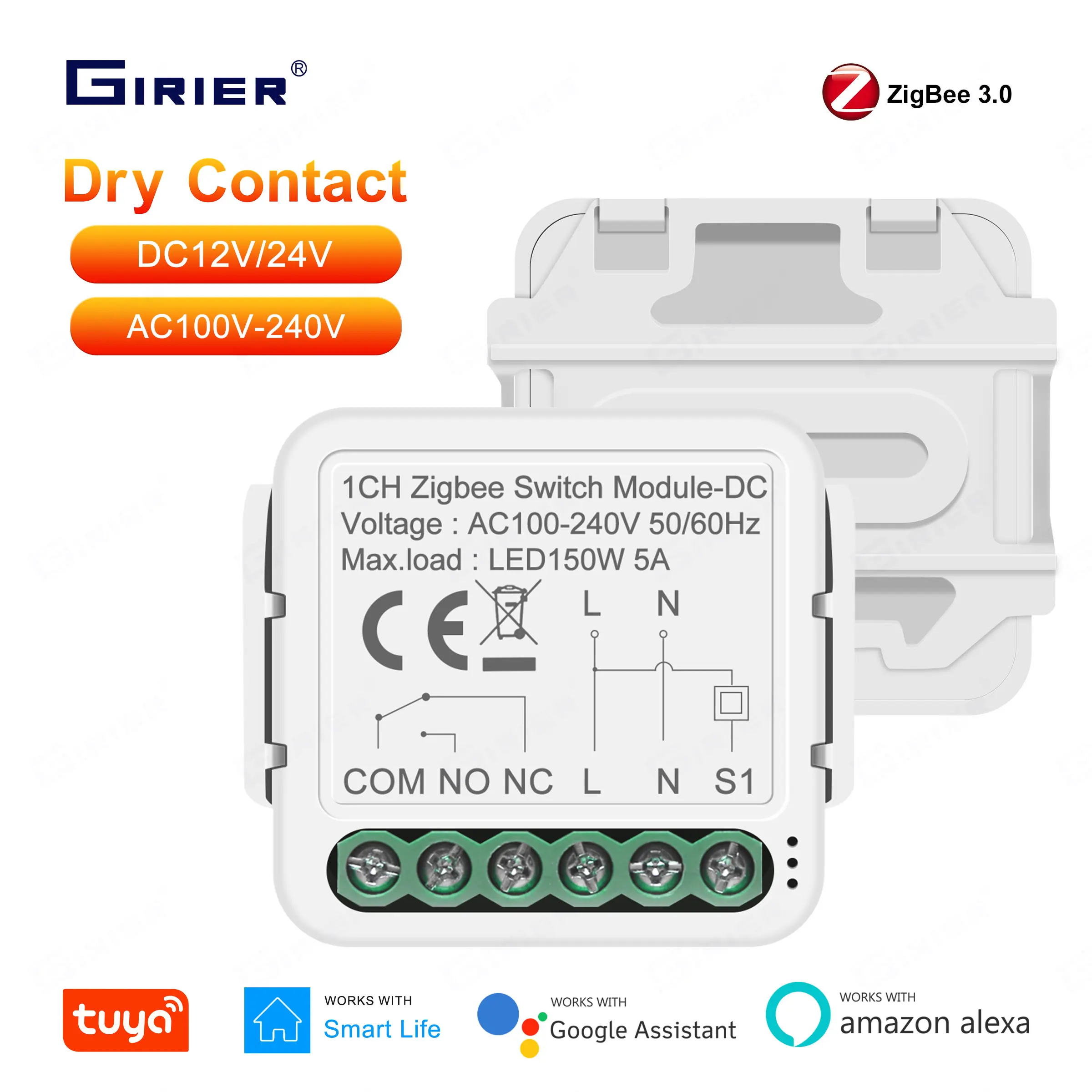

Pour le Girier, voici la bête, je mets des images, car je ne suis pas autorisé à mettre des liens (?!) :
Le télérupteur concerné est celui de ma cuisine avec 8 LEDS * 2.5W, donc je pense que c’est bon même au niveau des ampères.

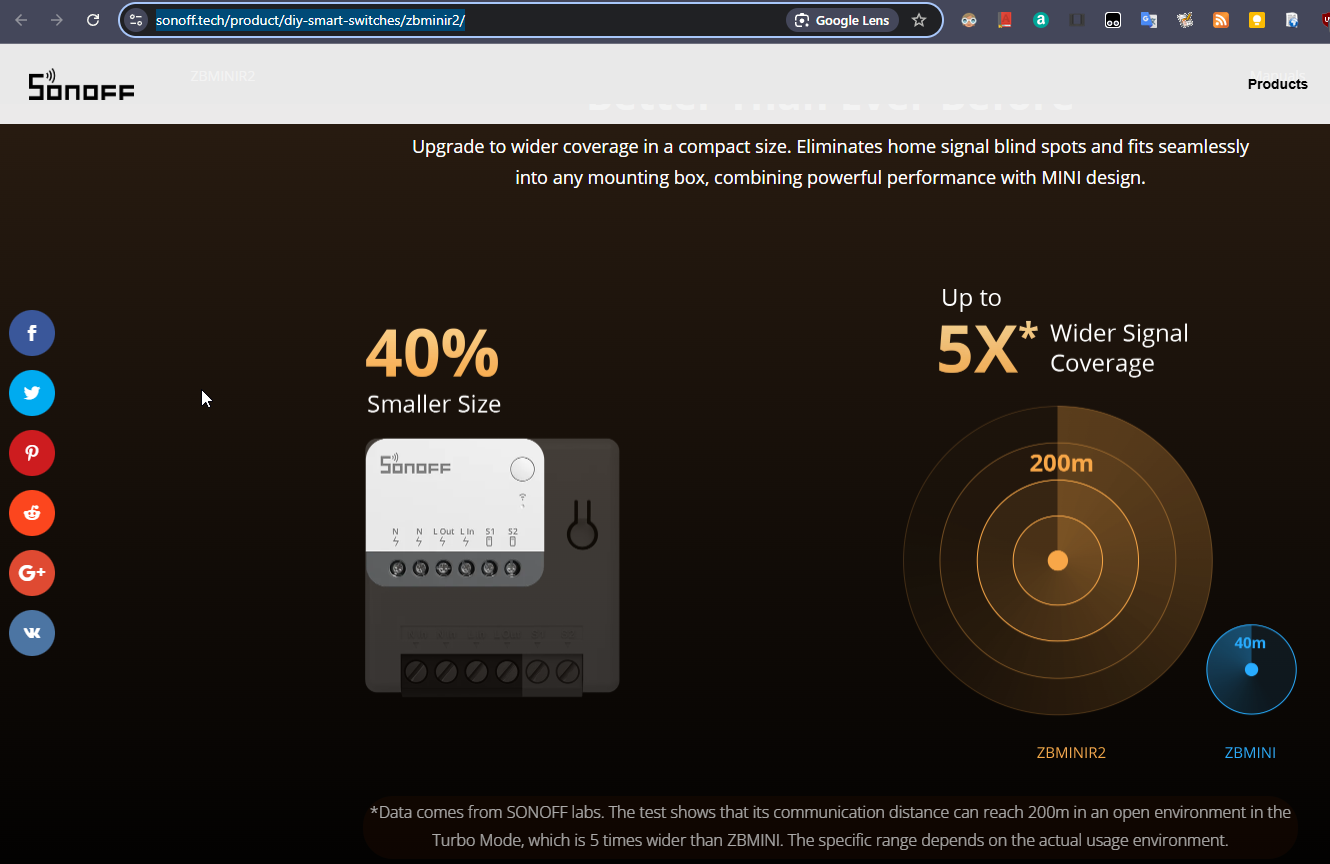

Pour le Sonoff ZBMINI, j’ai ce modèle, mais l’ancienne version
J’ai trois télérupteurs, dans l’idéal je voudrais équiper les 3.
Après si il faut acheter deux GIRIER en plus, vu le prix je suis prêt à le faire.
Pour le ZBMINI, je vois 10A max
Je pense que le zbmini est mieux pour cet usage.

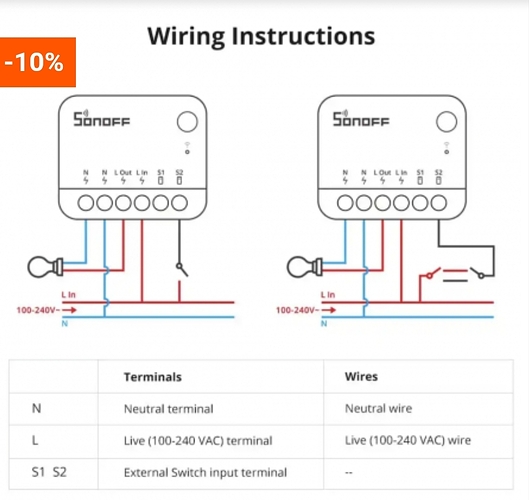

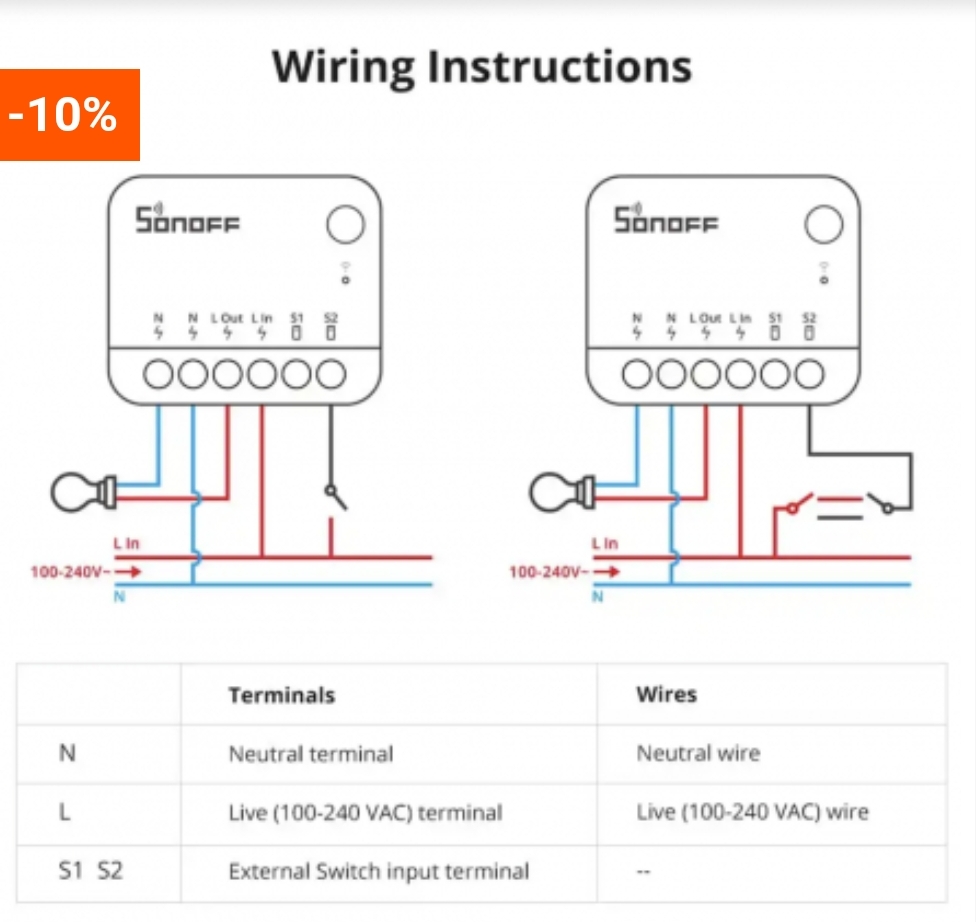

Le cablage est issu du schéma de la documentation sonoff.
D’accord merci encore pour tout. Comme j’ai le ZBMINI avec moi je vais me lancer.
Je te tiens au courant.
Peut-être une dernière question (de débutant en électricité), chez moi, le cablage entre les bornes 1 et 2 est inversé.
On n’est d’accord que ça ne change rien ?!
Ça ne change rien,
Tu débranché le fil marron et tu le branche sur Lout, et tu cable un fil sur la borne 1 qui ira en S2.

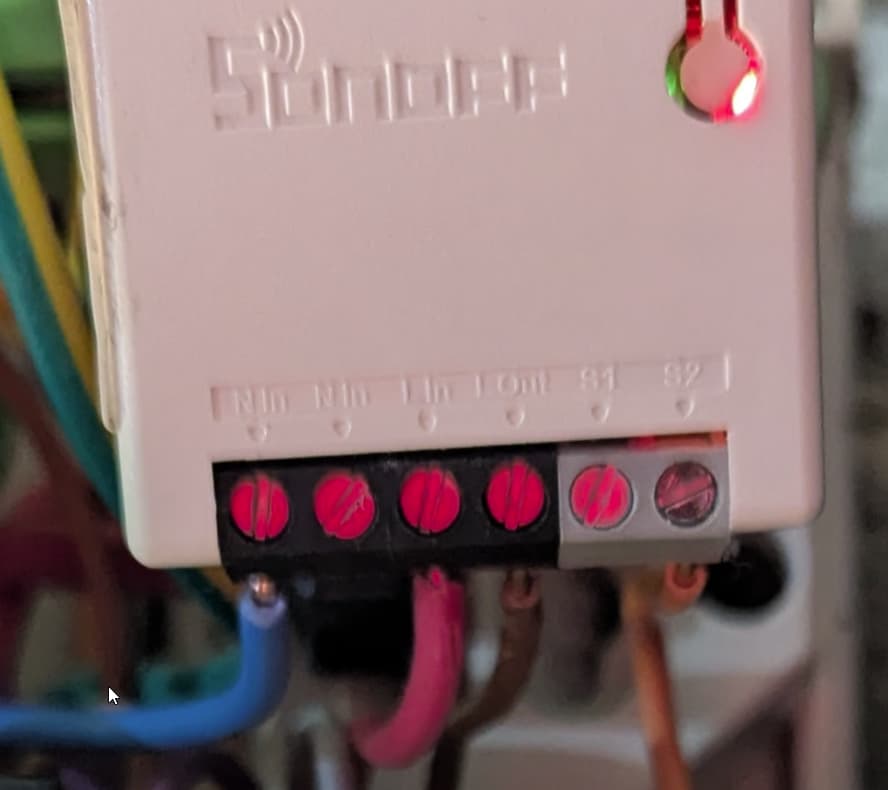

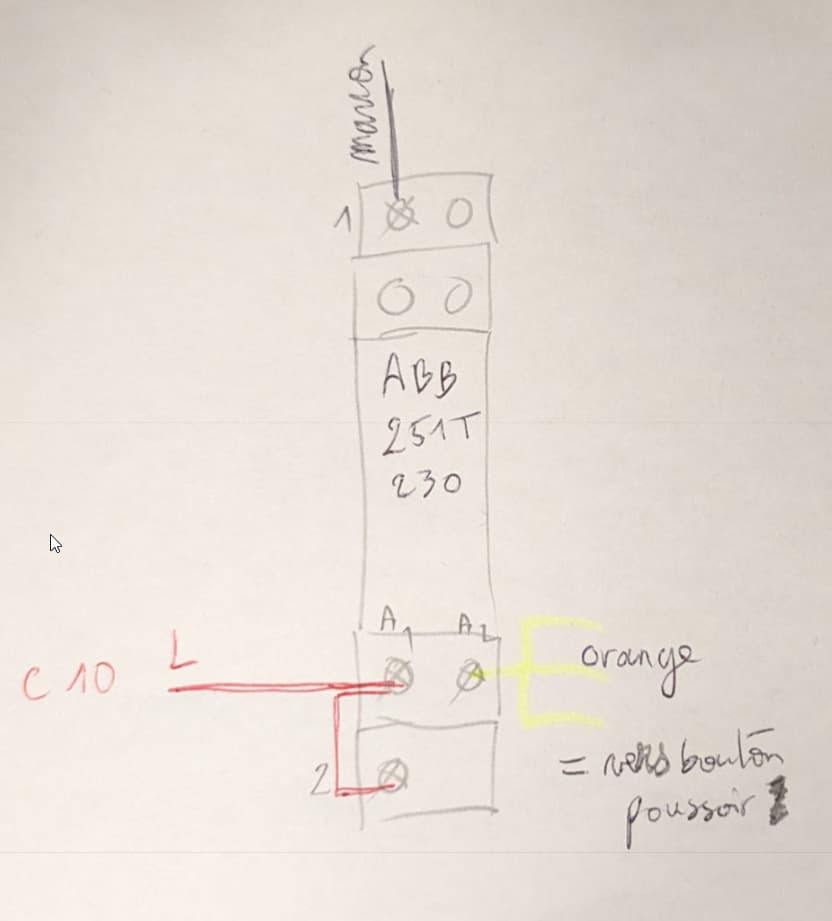

Salut, j’ai fait le branchement comme indiqué je pense :
Mais voilà, j’ai un comportement bizarre avec toutes les LED de ma cuisine au plafond maintenant.
Lorsque j’appuie sur les boutons poussoirs : soit tout clignote, soit c’est en mode allumé.
Ma femme va pas aimer :), j’ai rebranché le fil marron sur la borne 1 en attendant de trouver une explication.
Dans le détail : une fois le branchement effectué, je suis allé tester et soit c’était off, soit en mode clignotant.
Je suis allé dans HA pour faire détecter le module par ZHA, et maintenant on est soit en mode on ou mode clignote (ça peut plus passer en mode off)
voilà voilà … une idée ?
J’ai impression que tu as inversé Lin et Lout
Il faut verifier ton cablage.
En Lin tu branche la phase (fil rouge)
En N tu branche le neutre (bleu)
En Lout tu branche le fil qui va a la lampe (marron)
A ce niveau tu dois pouvoir allumer et étreindre a partir du module (ou HA)
En S2 tu branche un fil entre la sortie 1 du telerupteur et entrée S2 du module. Pour pouvoir allumer ou eteindre a partir des boutons

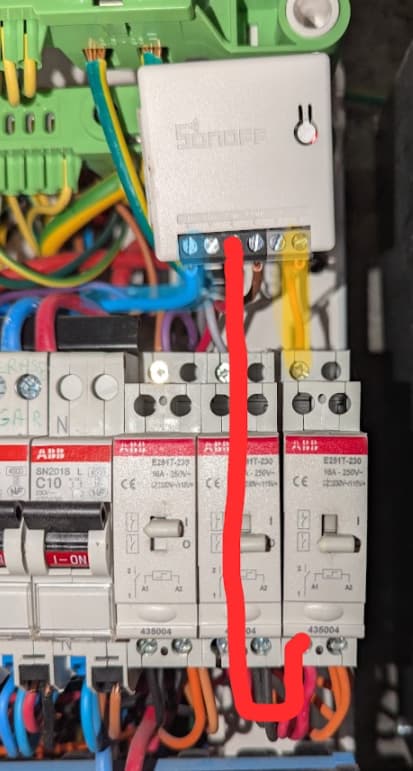

Je me base sur ce schéma et Cette photo
Hello, j’ai vérifié ça me semble ok à ce niveau.
Sinon j’ai cherché quelques pistes sur le clignotement.
Est ce que ça peut être dû à l’absence de neutre sur le télérupteur (car installation en 3 points) ?
Ou alors mes LEDs Leroy Merlin de 2012 ne sont pas compatibles avec les modules ?
Vous avez déjà rencontré mon cas ?
