Partager des schémas de câblage propres et réaliser des PCB

[Bob]

Bonjour,

Je commence à avoir beaucoup d’éléments basés sur des ESP32, je suis actuellement sur des montages à bases de moteur CC et pas à pas.

• Nema 17
• 28BYJ-48
• JGY-370

Drivers:

• A4988
• L298N
• ULN2003
• L9110S

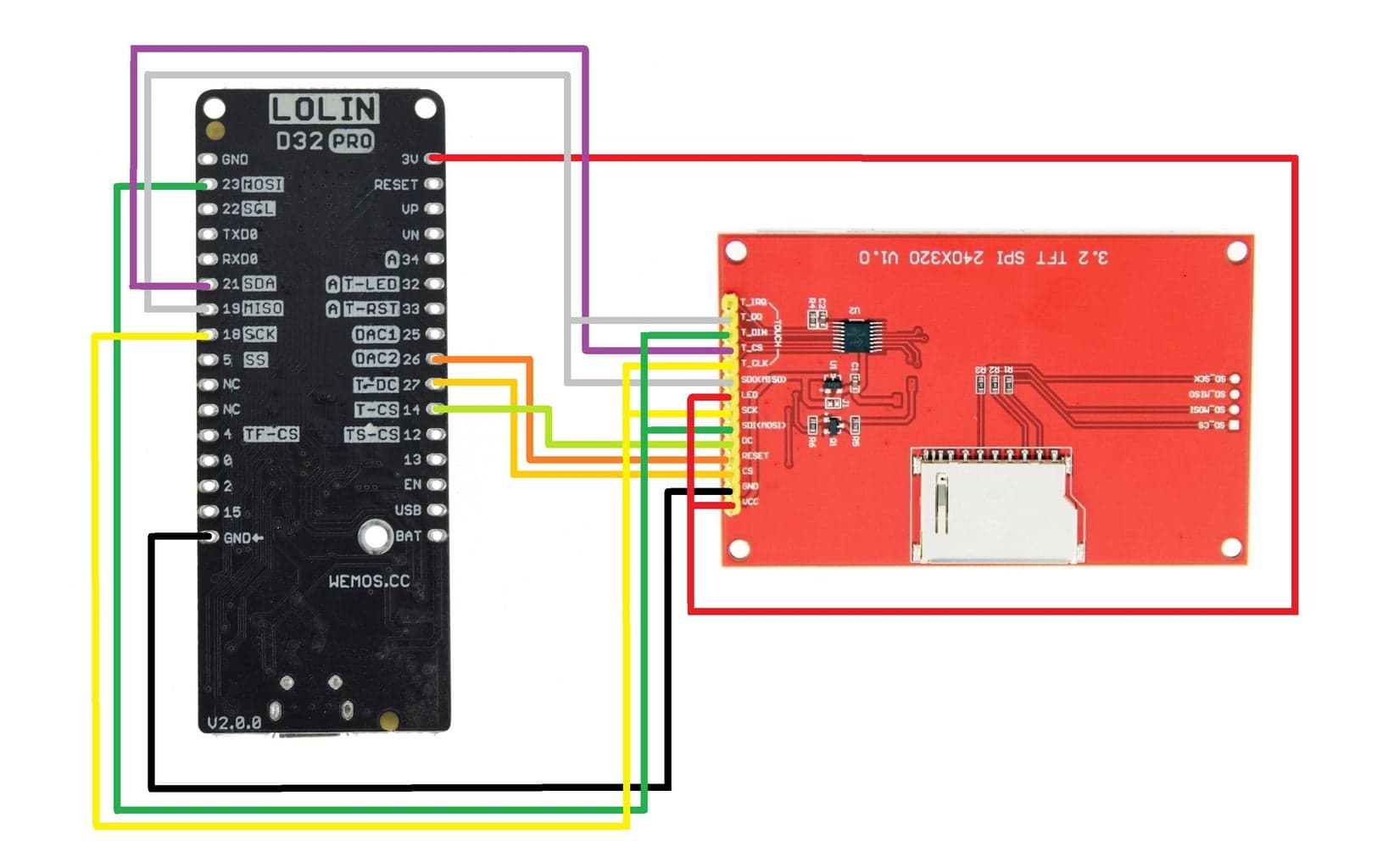

Dans le but de capitaliser sur les câblages je souhaiterai trouver un outil en ligne ou un logiciel pour faire ce type de visuel ce qui me permettrai aussi de partager des solutions complètes ici, câblage + code ESPHome.

Mes différents montages (Dupont) sont éprouvés et je souhaiterai aussi réaliser les plans de câblages et PCB pour finaliser mes projets.

Donc si vous avez une expérience sur le sujet, des solutions efficaces pour réaliser ça, idéalement le couteau suisse

J’ai vu un sujet de @Neuvidor, @edoss, @jrvrcd mais qui date de 2022 d’où ma requête.

Conseil réalisation PCB

Salut à tous ! Alors voilà je suis à la recherche de conseil dans le but de réaliser une carte électronique. Je cherche donc à savoir comment je dois m’y prendre : Avec quel soft dessiner un PCB ? Comment le faire fabriquer ? Comment selectionner/approvisionner les composant ? il y a t’il moyen de ce faire livré le PCB soudé ? Le but est de me faire une carte relativement simple qui se montera dans mon tableau electrique sur rail din. Il faudra donc que j’imprime un boîtier aussi. L’objecti…

Vous remerciant par avance pour vos retours.
Bob

[freetronic]

Hello,

Pour les esp tu peux regarder à Cirkit Designer IDE en ligne

sinon tu as aussi kicad pour réaliser schémas et pcb https://www.kicad.org/

cdt

[Bob]

Bonsoir @freetronic

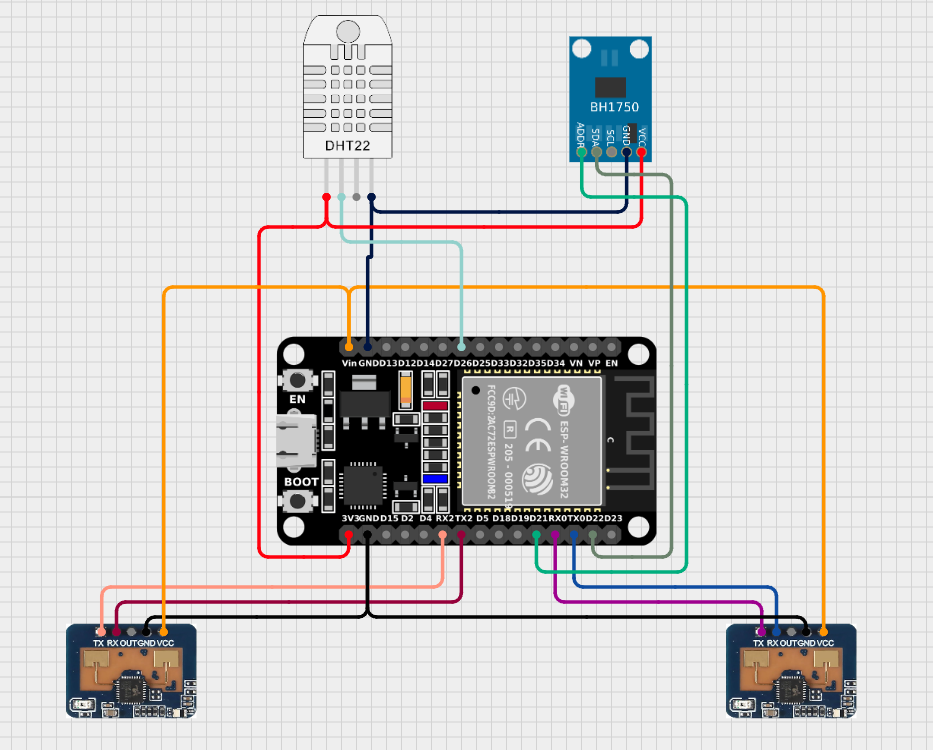

Je teste dans un premier temps https://app.cirkitdesigner.com, c’est génial, ça génère même le code yaml pour ESPHome, incroyable.

Merci beaucoup, je regarde https://www.kicad.org/ ensuite.

Bob

[Neuvidor]

@Bob

J’ai vu un sujet de @Neuvidor, @edoss, @jrvrcd mais qui date de 2022 d’où ma requête.
Conseil réalisation PCB

Pour les PCB j’utilise toujours EasyEDA même si je n’ai plus trop le temps.

Merci pour Cirkit Designer IDE que je ne connaissais absolument pas. Je trouve ça vraiment très parlant pour illustrer.

[Forhorse]

+1 pour EasyEDA, c’est très simple à prendre en main, et pour mettre en fabrication pas trop besoin de se poser de question, ça se fait en automatique (c’est le but en même temps mais bon…)

[jrvrcd]

Hello

J’ai moi aussi une préfèrence pour easy eda
Bon j’avais appris à l’époque (30 ans) sur des solutions a base de station de travail Mentor Gfx et orCAD.

Easy eda a plein de tutos sur YouTube
Ensuite le bon logiciel est celui que l’on sait utiliser

[Neuvidor]

@jrvrcd

le bon logiciel est celui que l’on sait utiliser

Je suis à 100% aligné avec cette vision !
