Porte de garage BFT TIR 60

Rackham · Novembre 27, 2025, 3:52

Bonjour,

Mon problème

J’ai une porte de garage BFT TIR 60. Je voudrais pouvoir commander son ouverture/fermeture sur HA. J’ai trouvé un sujet similaire mais les connecteurs ne sont pas les mêmes et je préfèreais éviter de faire des bêtises.

La doc dit :

BRANCHEMENTS BARETTE DE CONNEXION (fig.16)
JP1
1-2 Alimentation photocell et accessoires 17V~ max 8.5VA
JP2 Connecteur carte réceptrice
JP3
1-2 Branchement veille 230V~ max 25W
3-4 Alimentation transformateur
5-6 Alimentation monophasée 230V~ ±10%, 50-60Hz (5=N 6=L)
7-8 Branchement clignotant 230V~ max 40W
JP4 Prédisposition sortie II° canal radio CH2
JP5
1 Branchement transformateur 25V
2-3 Branchement moteur
TIR 60: 2 Brun - 3 Gris
TIR 120: 2 Jaune - 3 Bleue
4 Branchement transformateur 15V o 20V
5 Branchement transformateur 0V
JP6
1-2 Branchement antenne (1 signal - 2 gaine)
JP8 Connecteur branchement fin de course d’arrêt
JP9 Connecteur branchement microinterrupteur de ralentissement
JP10
1-2 Entrée photocellules, côte sensible (N.C.). S’il n’est pas utilisé, laisser la barrette.
3-4 Bouton d’arrêt (N.C.). S’il n’est pas utilisé, laisser la barrette.
5-6 Bouton ouverture-fermeture et sélecteur à clé (N.O.)

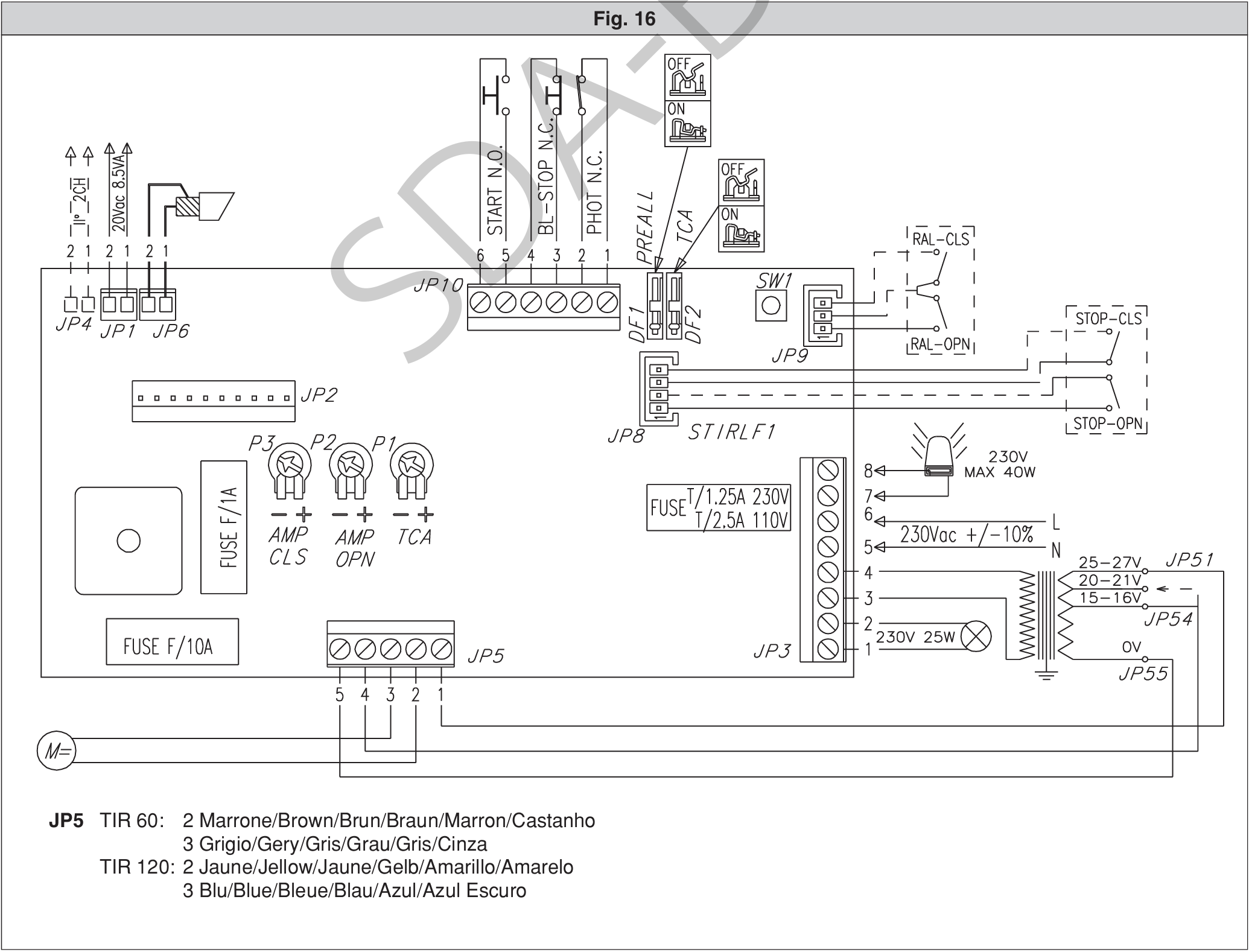

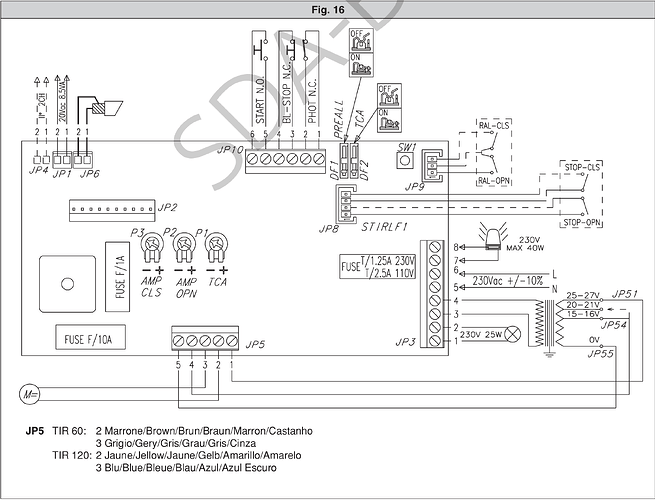

La figure 16 :

Je comptais utiliser un Shelly 1, brancher I/O sur JP10 5-6.
Pour N/L je prends JP3 5-6 ?

Merci d’avance pour vos conseils.

Ma configuration

System Information

version	core-2025.11.3
installation_type	Home Assistant OS
dev	false
hassio	true
docker	true
container_arch	aarch64
user	root
virtualenv	false
python_version	3.13.9
os_name	Linux
os_version	6.12.47-haos-raspi
arch	aarch64
timezone	Europe/Paris
config_dir	/config

Home Assistant Community Store

GitHub API	ok
GitHub Content	ok
GitHub Web	ok
HACS Data	ok
GitHub API Calls Remaining	5000
Installed Version	2.0.5
Stage	running
Available Repositories	2447
Downloaded Repositories	3

Home Assistant Cloud

logged_in	false
can_reach_cert_server	ok
can_reach_cloud_auth	ok
can_reach_cloud	ok

Home Assistant Supervisor

host_os	Home Assistant OS 16.3
update_channel	stable
supervisor_version	supervisor-2025.11.5
agent_version	1.7.2
docker_version	28.3.3
disk_total	1833.7 GB
disk_used	5.3 GB
nameservers	fd0f:ee:b0::1, 192.168.1.254
healthy	true
supported	true
host_connectivity	true
supervisor_connectivity	true
ntp_synchronized	true
virtualization
board	rpi3-64
supervisor_api	ok
version_api	ok
installed_addons	Duck DNS (1.26.0), Get HACS (1.3.1), Terminal & SSH (9.20.1), File editor (5.8.0), Linky (1.6.1), Gazpar2HAWS (0.4.0)

Dashboards

dashboards	3
resources	0
views	0
mode	storage

Network Configuration

adapters	lo (disabled), enu1u1 (enabled, default, auto), docker0 (disabled), hassio (disabled), vetha4dbbec (disabled), veth8878635 (disabled), veth20a44df (disabled), veth0381fbf (disabled), veth7ebf1aa (disabled), veth6831de0 (disabled), veth3a03900 (disabled), vethda5caf3 (disabled)
ipv4_addresses	lo (127.0.0.1/8), enu1u1 (192.168.1.86/24), docker0 (172.30.232.1/23), hassio (172.30.32.1/23), vetha4dbbec (), veth8878635 (), veth20a44df (), veth0381fbf (), veth7ebf1aa (), veth6831de0 (), veth3a03900 (), vethda5caf3 ()
ipv6_addresses	lo (::1/128), enu1u1 (2a01:e0a:3dc:fd80:24c6:2bb5:8ef7:7520/64, fe80::a088:2053:31e7:92c4/64), docker0 (fe80::9c32:baff:fe32:f2e4/64), hassio (fd0c:ac1e:2100::1/48, fe80::20d1:67ff:fe76:b1a0/64), vetha4dbbec (fe80::504b:dbff:fec8:f0b8/64), veth8878635 (fe80::2c72:26ff:fe87:7c15/64), veth20a44df (fe80::8b:d2ff:fe78:63de/64), veth0381fbf (fe80::502f:8bff:fe15:95a/64), veth7ebf1aa (fe80::6450:b9ff:fee2:a005/64), veth6831de0 (fe80::e0fc:3bff:feb3:7358/64), veth3a03900 (fe80::a0c4:87ff:fed0:bb0a/64), vethda5caf3 (fe80::48ed:eff:fe2e:3dc9/64)
announce_addresses	192.168.1.86, 2a01:e0a:3dc:fd80:24c6:2bb5:8ef7:7520, fe80::a088:2053:31e7:92c4

Recorder

oldest_recorder_run	16 novembre 2025 à 06:54
current_recorder_run	26 novembre 2025 à 16:52
estimated_db_size	58.61 MiB
database_engine	sqlite
database_version	3.49.2

_

ddfdom · Novembre 27, 2025, 4:36

Oui c’est tout a fait ça
Il te faut un contact sec entre les corne 5 et 5

Un Shelly gen1 convient parfaitement

Rackham · Novembre 28, 2025, 7:54

Merci beaucoup.

j’imagine que tu veux dire borne 5 et 6. Et pour l’alimentation je veux être certain de ne pas faire de bêtise.

C’est une Shelly 1 Mini Gen3. Mais j’imagine que ça convient tout aussi bien.

ddfdom · Novembre 28, 2025, 9:59

Ah non pas du tout, ce n’est pas un contact sec ! il faut un Shelly 1 non mini qui lui dispose d’un contact sec

ce sont les bornes qui delivrent de 230V

pascal_ha · Novembre 28, 2025, 10:13

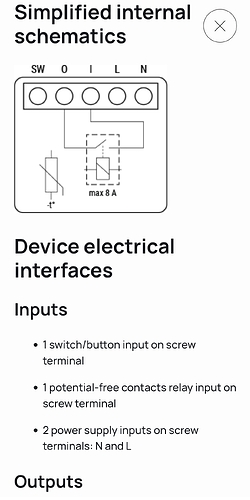

Les Shelly 1 mini possède aussi un contact sec, comme le Shelly 1 plus.
La différence est que le contact est limité a 8A.

ddfdom · Novembre 28, 2025, 10:17

euh oui effectivement j’ai dit une bêtise

pour un portail ça devrait aller

edit: erf j’ai confondu avec le 1pm qui forcement n’a pas de contact sec, bon je refaire pas la bêtise

Rackham · Décembre 2, 2025, 3:37

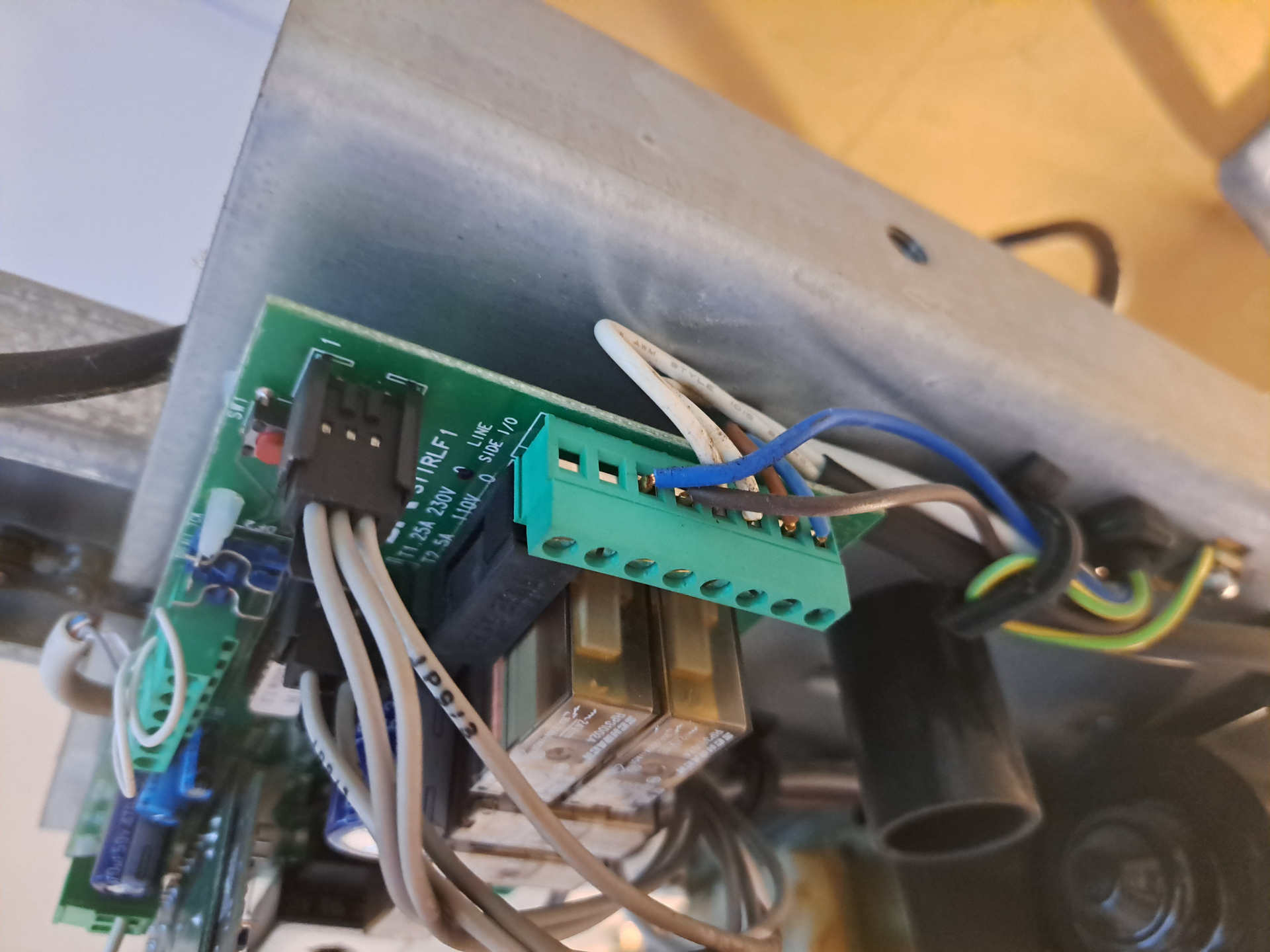

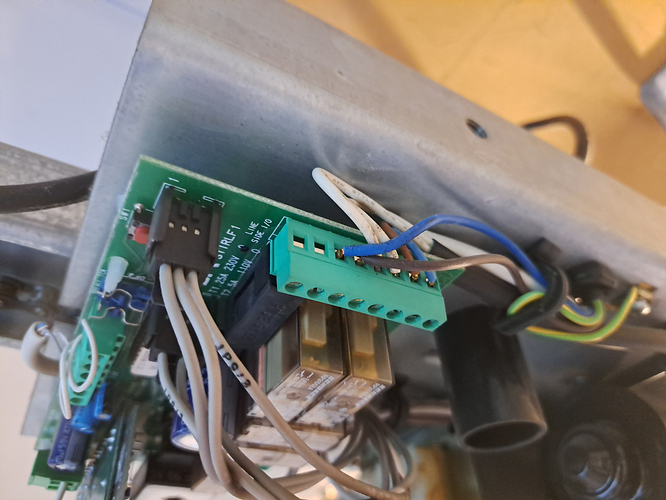

Alors petit souci, selon le schéma sur JP10 le fil bleu est sur L et ne marron sur N. La porte fonctionne bien comme ça, mais ne serait-ce pas branché inversé ? Les fils viennent d’une prise classique avec terre, elle même reliée au disjoncteur dont le tableau a été refait aujourd’hui même par un électricien.

Est-ce que je dois inverser ces fils sur la carte de ma porte de garage ?
Si je ne dois pas inverser, comment je branche l’alim de mon Shelly ?

ddfdom · Décembre 2, 2025, 3:39

tu peux intervertir pour la beauté du geste mais ça n’aura pas d’incidence particulière

Rackham · Décembre 2, 2025, 7:17

C’est bon merci, ça fonctionne. J’ai configuré le shelly en bouton poussoir et un arrêt automatique après 500ms.
Idéalement j’aimerais remplacer le switch sur l’interface de HA par un bouton mais ce n’est pas critique.

ddfdom · Décembre 2, 2025, 8:03

Dans la configuration de l’entité tu dois pouvoir changer le type

Rackham · Janvier 11, 2026, 6:26

J’ai fini par ajouter deux capteurs ouverture/fermeture sonoff en m’inspirant de Détecter ouverture porte de garage - #3 par Jeffodilo.

Config du cover personnalisé :

cover:
  - name: "Porte garage"
    device_class: garage

    open_cover:
      - service: switch.turn_on
        target:
          entity_id: switch.porte_de_garage
    close_cover:
      - service: switch.turn_on
        target:
          entity_id: switch.porte_de_garage
    stop_cover:
      - service: switch.turn_on
        target:
          entity_id: switch.porte_de_garage

    position: >-
      {% set GO = is_state('binary_sensor.porte_garage_ouverte', 'on') %}
      {% set GF = is_state('binary_sensor.porte_garage_fermee', 'on') %}

      {% if GO and not GF %}
        0
      {% elif not GO and GF %}
        100
      {% else %}
        50
      {% endif %}

    icon: >-
      {% set GO = is_state('binary_sensor.porte_garage_ouverte', 'on') %}
      {% set GF = is_state('binary_sensor.porte_garage_fermee', 'on') %}

      {% if GO and not GF %}
        mdi:garage-variant
      {% elif not GO and GF %}
        mdi:garage-open-variant
      {% else %}
        mdi:garage-alert-variant
      {% endif %}

Et pour le dashboard :

type: custom:button-card
entity: cover.porte_garage
tap_action:
  action: call-service
  service: switch.turn_on
  target:
    entity_id: switch.porte_de_garage
show_state: false
label: |-
  [[[
    const GO = hass.states['binary_sensor.porte_garage_ouverte'].state === 'on';
    const GF = hass.states['binary_sensor.porte_garage_fermee'].state === 'on';

    if (GO && !GF) return 'Fermée';
    else if (!GO && GF) return 'Ouverte';
    else return 'Entre ouverte';
  ]]]
show_label: true
styles:
  card:
    - height: 120px
  label:
    - color: gray
    - font-size: 9px
    - padding: 0px 5px

Pas réussi à accéder à la position du cover dans le button-card.
