Afin d’aider ceux qui veulent domotiser un télérupteur, je vous post ici les schémas pour mettre en place un module sonoff ZBMINIR2 sur un télérupteur 3 ou 4 fils.
Dans les schémas c’est un ZBMINIR2, mais il est possible d’utiliser un ZBMINIL2 sans neutre ou d’autre type de module.
LES PRINCIPES DE BASE :
Où se place le télérupteur dans une installation ?
Le télérupteur s’intègre au tableau électrique sur rail DIN, sous le disjoncteur de 10 A (ampères) du circuit d’éclairage.
Comment marche un circuit à télérupteur en pratique ?
Dans un circuit électrique avec télérupteur, la phase qui arrive du disjoncteur alimente la borne 1. Le fil correspondant, souvent de couleur rouge, vient alimenter les boutons-poussoirs. Le retour des boutons-poussoirs arrive sur la borne A1 (fil souvent de couleur orange) et le neutre, qui arrive du disjoncteur et est amené à l’ampoule (fil obligatoirement de couleur bleue), en borne A2. Le retour de la lampe (fil de couleur violette en principe) est quant à lui câblé sur la borne 2 (neutre repiqué). Au repos (lampe éteinte), le contact principal reste ouvert ; un premier appui sur un poussoir envoie une impulsion phase-neutre (230 V) à la bobine (A1-A2). Il se produit un « clac » audible ou silencieux, en fonction des modèles de télérupteurs.
Comment lire un schéma télérupteur 3 fils et 4 fils ?
Dans un schéma de télérupteur 3 fils (peu courant aujourd’hui), la phase alimente les poussoirs et la borne 1, avec retour en A2 et neutre partagé. Ce montage simplifié relie le commun des poussoirs au neutre, mais respecte les normes actuelles en 4 fils.
Un schéma de télérupteur 4 fils standard montre la phase en borne 1 (alimentation des boutons-poussoirs), le retour de boutons-poussoirs en A1, le neutre amené à l’ampoule en A2 et la sortie (retour de la lampe) en 2, comme détaillé plus haut.
Vous pouvez trouver plus d’information sur ce site (d’ou j’ai extrait celle citée plus haut)

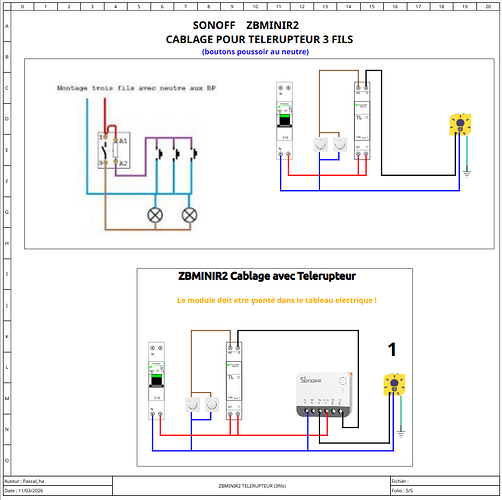

SCHÉMA de CÂBLAGE :

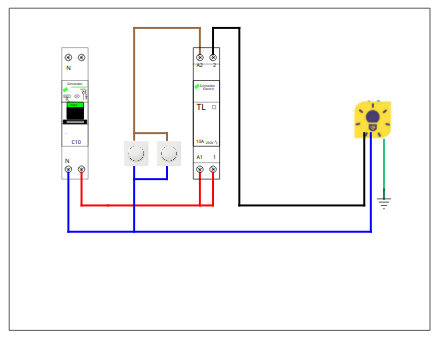

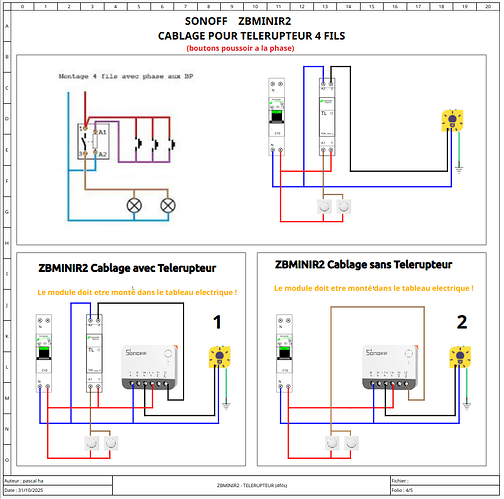

- Câblage pour télérupteur 4 fils, pour ce type de câblage vous avez la possibilité de conserver le télérupteur existant ou de le supprimer. Le module devra être forcement installé dans le tableau électrique.

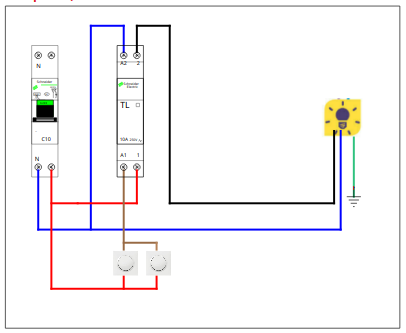

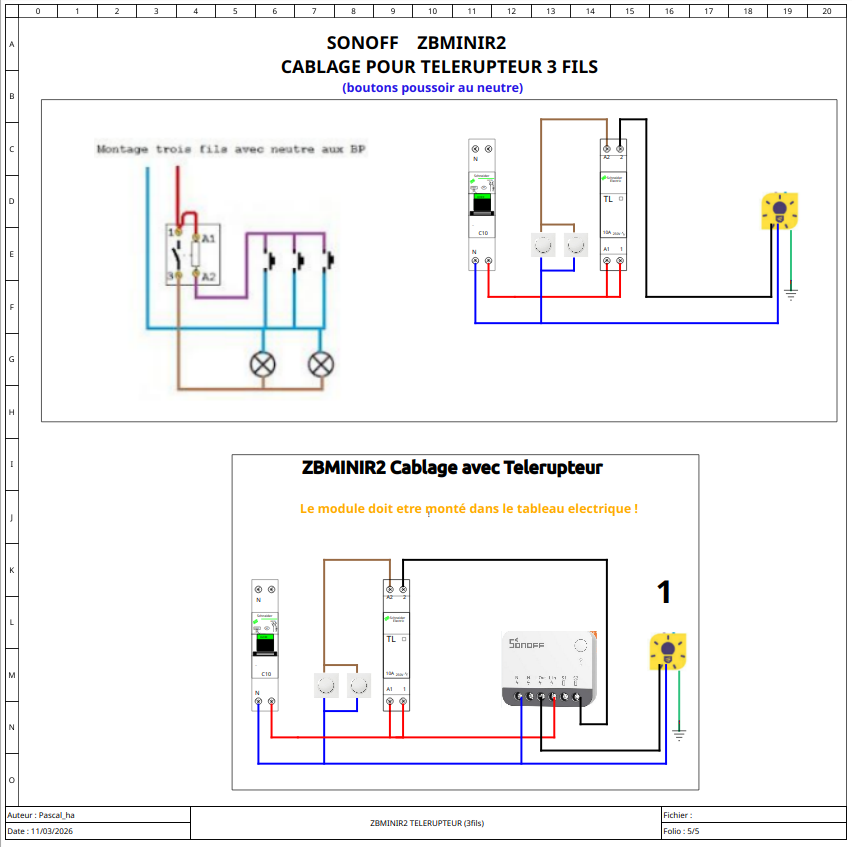

- Câblage pour télérupteur 3 fils, pour ce type de câblage vous devez conserver le télérupteur existant. Le module devra être forcement installé dans le tableau électrique.
Complément :
Il est fort possible que dans votre installation les couleurs des fils soient différente surtout si c’est une installation ancienne. Avant de débrancher faite des photos et un relever du câblage existant.
Prenez toutes les précautions nécessaire avant d’intervenir sur l’électricité.
