Bonjour à tous,

Je viens du forum Jeedom pour vous proposer le système que je fabrique pour la domotisation des Spa de la marque INTEX.

Il ne faut plus absolument un système domotique car il peut maintenant être autonome en local mais un système domotique sera toujours le meilleur des superviseurs :

  • Jeedom
  • Gladys
  • OpenHab
  • Domoticz
  • Home assistant (plusieurs personnes ayant HA son venu me chercher sur le forum Jeedom pour obtenir ce système).

Il s’agit d’un boitier qui se connecte sur les connecteurs d’origine du Spa pour avoir ses informations températures, états et pour pouvoir le contrôler et depuis peu le programmer.
Donc pas de perte de garantie car rien n’est modifié sur le Spa.

image300×362 43.2 KB

image705×836 347 KB

image876×560 734 KB

Il y a 6 modèles de Spa sont complètement compatible

Fonctions de mon système :

  • ON / OFF du Spa
  • Marche / arrêt des bubulles
  • Marche / arrêt de la filtration de l’eau
  • Marche / arrêt de la chauffe de l’eau
  • Information de la température de l’eau
  • Consigne de la température de l’eau de 20° jusqu’à 40°
  • Information des erreurs (E90 ou autres en français)

Pour le SJB-HS-20-1C

image528×320 23 KB

2 fonctions en plus de celles ci-dessus sont disponible :

  • Sanitizer
  • Jets d’eau

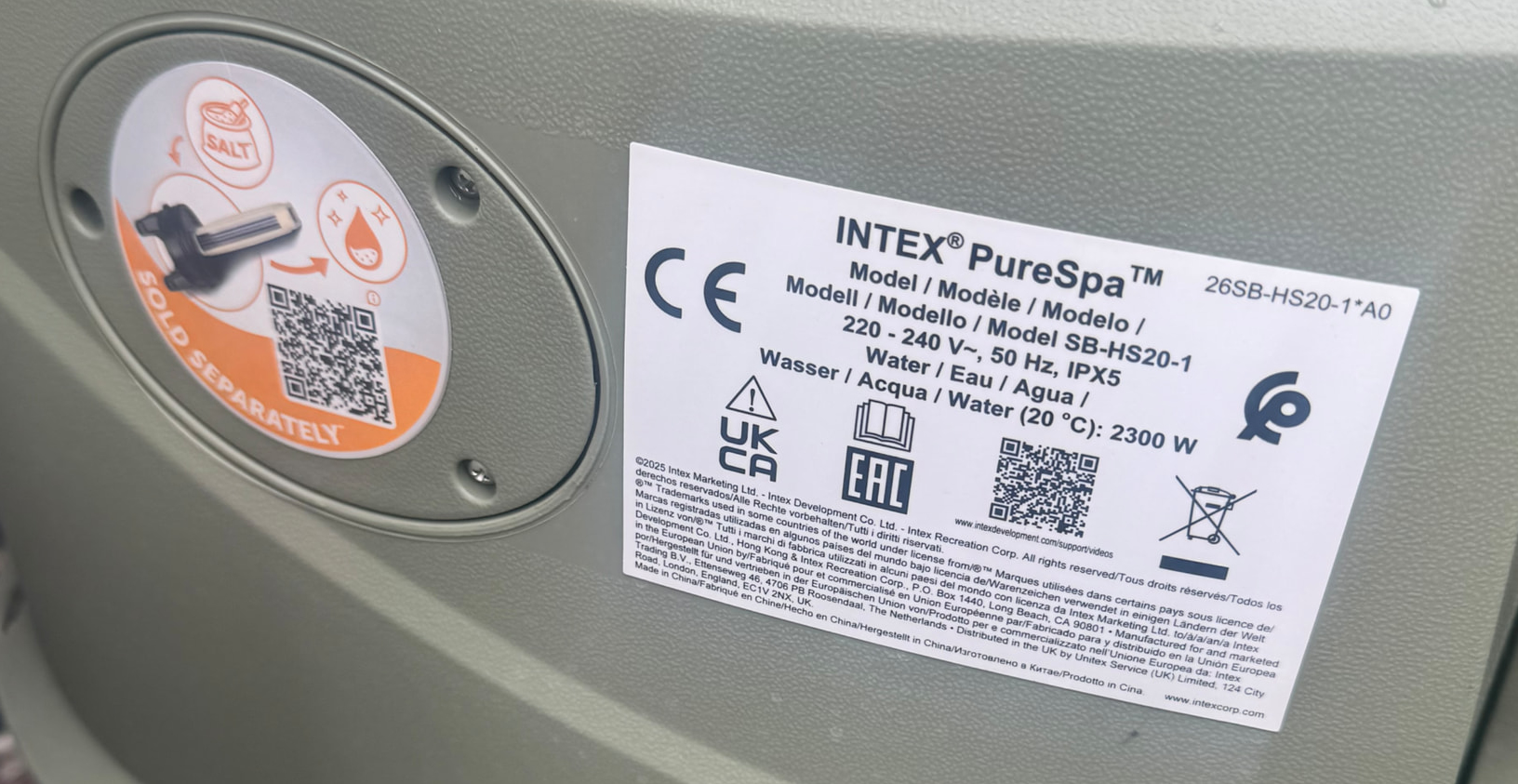

Le modèle SB-HS20

image1632×843 717 KB

1 fonction supplémentaire de désinfection au sel

ATTENTION à bien lire la notice de la cellule et activer l'option sur le spa (spa alimenté et sur OFF --> appui 3s sur le bouton sel et BAS --> apparition de la lettre "S").

Les modèles autres que ceux cité plus haut ne sont pas pas compatible, ou pas encore :

  • SB-HW20N
  • Les spa ayant déjà la fonction wifi (tablette déplaçable) reconnaissable à la lettre "W" dans la référence.

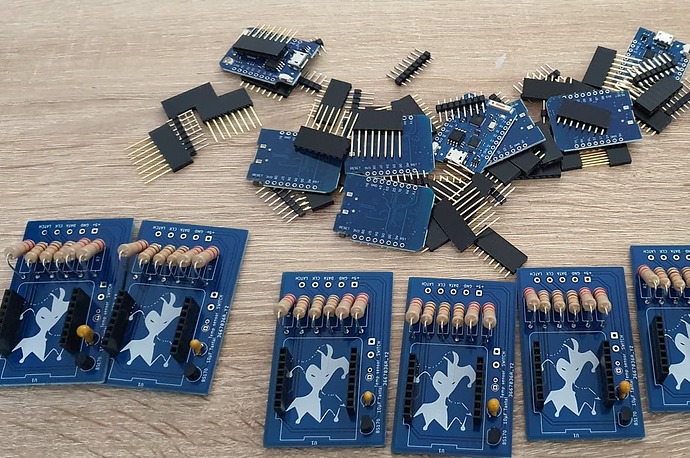

Le système est basé sur un Wemos D1 mini pro (avec antenne déporté)
La programmation du Wemos est faite pas mes soins. Et avec le bouton MAJ OTA, plus besoin de démonter le Wemos du PCB, tout se fait à distance.

J’ai évidemment conçu un tuto pour installer et paramétrer ces informations dans le système très facilement.

image1004×899 63.8 KB

Si vous souhaitez voir l’évolution de mon système depuis que j’en fabrique (été 2021), il a beaucoup évolué depuis :
ESPeasy et Spa Intex - Plugins / Protocole domotique - Communauté Jeedom

Il y a un post sur ce forum ou quelques personnes ont essayer de domotiser leurs spa intex :
[Partage] Connecter Controler son spa Intex via MQTT - Home Assistant - Tutoriels & Partages / Intégration - Home Assistant Communauté Francophone (hacf.fr)

Depuis 2020, système est à 70€ frais de ports compris (en France) en colissimo avec numéro de suivi.

Quand j’ai des systèmes prêt à l’envoi, je peux les poster dès que j’ai toutes les informations.
Par contre quand je suis en manque de fournitures, les délais peuvent aller jusqu’à 1 mois.

Dans le cas ou je n’ai pas de stock, je vous inscrit sur la liste et reviens vers vous dans l’ordre chronologique.

Si vous avez des questions, je suis disponible ici ou sur le forum Jeedom.

MAJ : 28/04/2024

  • Nouveau design
    image687×389 35.6 KB
  • Nouveaux systèmes compatible ( SB-B20 et SJB-HS-20-1C)
  • Topic unique
  • compatibilité SJB-HS
  • nouveaux connecteurs imprimés en 3D
  • câbles de 250mm

MAJ : 02/06/2024

  • Intégration automatique sur HA en quelques seconde car la configuration est maintenant intégré à mon firmware.

MAJ : 04/03/2026

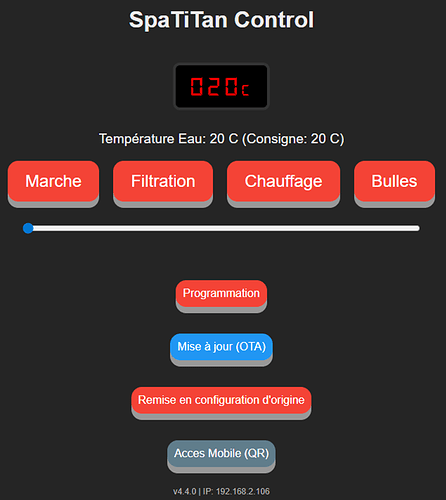

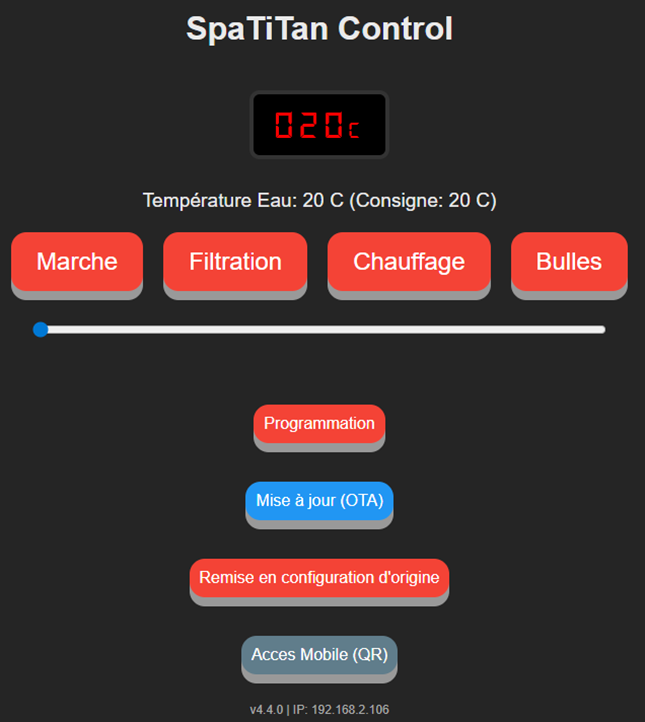

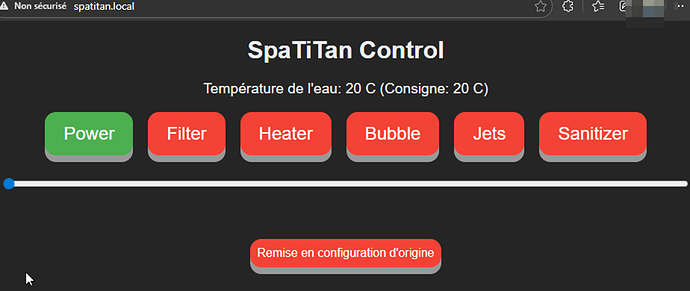

  • Version autonome avec page web local pour le gérer entièrement donc plus besoin obligatoirement de système domotique :

image645×722 70.2 KB

image1090×461 80 KB

MAJ : 20/05/2026

Le modèle V2 des SB-H20 sont maintenant complètement fonctionnelles.
Et le modèle SPJ-H-20-1C est maintenant aussi compatible

MAJ : 12/06/2026

Le modèle SB-HS20 est maintenant compatible avec son option désinfection au sel

PaTiTan

2

Bonjour, je suis intéressé par votre système. Est-il possible de vous en commander un. Bien cordialement
Olivier

3

Bonjour,

Oui si vous avez bien un Spa compatible et un système domotique :wink:
Je vous MP

4

Bonjour
je suis tomber sur ce sujet trés intéressant, j’ai un Spa Bestway Lay-Z Maldives pensez vous que cela est compatible ? :slight_smile:

Merci beaucoup

5

Hallo PaTiTan,
ich würde auch liebend gern dein System bestellen!
Wäre eine Lieferung nach Deutschland möglich?

Verzeih bitte falls irgendetwas seltsam klingt… Ich übersetze mit DeepL. :wink:

6

Bonsoir, non in le sera pas compatible :confused: c’est uniquement pour les Intex

7

Bonsoir,

vive google traduction^^

Ja, das ist möglich, Sie müssen mir nur sagen, welches SPA-Modell es ist und ob Sie ein Hausautomatisierungssystem haben.

Oui, c’est possible, il vous suffit de me dire de quel modèle de SPA il s’agit et si vous avez un système domotique.

8

Hallo,
Sie befinden sich in einem französischsprachigen Forum und müssen Französisch sprechen. DANKE.

9

@WarC0zes @PaTiTan
OMG! :face_with_peeking_eye:
Je voulais en fait insérer le texte traduit en français. Mais j’ai dû attraper le texte allemand et je ne l’ai pas vu parce que j’ai traduit le forum en allemand avec Google.
Je vous prie de m’excuser! :flushed:

@PaTiTan
J’ai un SB-B20 que je veux contrôler via HomeAssisstant.

Et encore une fois, je m’excuse… je traduis avec DeepL. :upside_down_face:

10

c’est un intex justement

11

@Thomas62 Quel est le model de ton Spa ? (s’il est dans ma liste du premier message c’est bon :slight_smile: )

12

Bonjour
Je dispose de panneaux photovoltaïques, il serait intéressant pour moi de pouvoir piloter indépendamment les deux résistances se trouvant dans le corps de chauffe afin de moduler la puissance en fonction de l’Energie disponible.
Ce système permet-il de le faire ou est-il modifiable pour cela ?
d’avance merci.

13

Salut,

Mon système permet d’avoir simplement toutes les fonctions du panneau de contrôle commandable à distance.
Pour votre besoin, il faudra aller plus profondément dans le bloc de chauffe.

Ayant aussi des panneaux solaires, je pilote la chauffe (classique) via des scénarios sous jeedom.

14

ok merci
après réflexion je pense que c’est pas un soucis il suffit de commander de manière séparé le choix de la puissance de chauffage, ça ce n’est pas problématique. le plus pénible étant de faire le démultiplexage du ‹ bus › de commande.
si j’ai bien compris en remettant toutes les infos :

  • il fonctionne en wifi via mqqt pour l’intégration.
  • il est entièrement paramétrable pour le wifi pas besoin de repasser par une programmation via la suite arduino.
    c’est bien cela?

questions:

  • le boitier peut se loger dans le bloc INTEX ou il faut le mettre à l’extérieur.
  • Pour en revenir à ma question, est-il possible de simplement disposer d’une sortie supplémentaire commandable pour justement piloter un relais pour la résistance de puissance.
  • est-il pilotable depuis l’extérieur en wifi ( style intégration tuya) sans disposer d’une domotique (question d’un ami)

Merci

15

Alors pour répondre à toutes tes questions :

Oui c’est bien ça.

Oui complètement. Je flash mon firmware et il n’y a plus qu’à le brancher sur le connecteur d’origine de l’écran. Mon système est visuellement branché en série sur ce connecteur mais c’est en fait une mise en parallèle car je souhaitait que l’écran et mon système soit fonctionnelle en même temps et indépendamment.

Cela dépendra de la version de ton Spa. Quelle est ta version ? Sur la version SSP-H-20-1C ou SSP-H20-1G, des utilisateurs l’on placé dans son mat. Pour les autres versions, cela doit aussi être possible.

Je précise que j’ai conçu ce système pour que les utilisateurs qui n’ont aucune notions de bricolage ou d’électronique puissent l’utiliser. J’ai volontairement utiliser les connecteurs d’origine du spa pour que l’utilisateur ne perde pas la garantie et que mon système soit retirable facilement si nécessaire. Mais un utilisateur avancé peut démonter le bloc de chauffe et y placer mon système. Il devra cependant toujours le brancher sur les connecteurs de son écran de contrôle.

Non pas possible car il faudrait réécrire le code pour ajouter cette fonction. En plus de cela il faudrait y ajouter le pilotage de l’équipement qui viendrait gérer les résistances de chauffage et il y aurait aussi du câblage de puissance. C’est complètement faisable mais pas à la portée de tout le monde.

Alors pas tout à fait. Dans un prochain temps (si je trouve du temps), je modifierai le firmware pour que le pilotage et informations du spa soit accessible via une page internet depuis son réseau local (style 192.168.1.15) . Comme ça, plus besoin de système domotique (Jeedom, HA, Gladys, ect…) pour le piloter en wifi. Il faudra juste un smartphone ou un pc.

Concernant la gestion du spa en dehors du réseau wifi local, c’est plus compliqué car il faudrait dev une appli smartphone et gerer les sécurités d’accès à distance au réseau wifi privé. C’est aussi faisable mais pas pour le moment avec mes compétences actuelles.

16

Bonjour Patitan , je suis intéressé par votre module. Pouvons nous voir cela ensemble pour vous en prendra un ?

17

Bonjour ,
J’ai ce modèle de spa Spa intex

C’est indiqué qu’il a du wifi et qu’il peut utilisé l’application…
Est ce que dans ma situation , c’est cette solution là : GitHub

Merci d’avance

18

Bonjour @Roman_Herrero

Quelle est votre modèle de Spa ?
Avez vous bien un système domotique ? (Home Assistant, jeedom, Domoticz, OpenHAB, Gladys) ?

19

Bonjour @Lesudiste,

Effectivement mon système ne pourra pas convenir et le github pourrait être la solution en effet :wink:

20

Merci pour votre réponse

C’est un spa intex sb-h20 et j’utilise home assistant.
